接頭用銅鼻,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/45961221453205.jpg');}" onmousewheel="return imgzoom(this);">

詳細情況,全橋?單端?板橋?變比?截面積?

單端,全橋均可,只是匝比不同,,,、
面積是初級4  次40左右,
可以根據不同的廠家要求來做,,頻率在35-100KHZ之間,優勢明顯,

控制板瑞玲400a,igbt單管fga25n120d,12個,頻率40khz.分流器取樣,全橋硬開關結構,
主變變比..磁芯如何選取,用幾套主變,驅動如何設計.

主變工廠加工?還是自己做.

我們是主要做高頻線材,主變是應客戶要求,主要是為了客戶試樣方便,同時,我們會以更優惠的價格提供成品主變,現在的匝比是單管IGBT的電路用的,25:5
如果你要的話,我們可以根據你要的規格幫你做,要什么樣的規格和什么樣的線徑都可以,我們是線材工廠,目前我們可以做國內最大規格的高頻線材,如果有要求只管提.

對你的東西感興趣.方便的話聊聊.給個電話


、、、、、

謝謝!看來這種線材較柔軟,自做主變容易,且純銅載流能力強,是個理想方案.
該主變次級無抽頭,是單端機的吧,頻率多少,望介紹下

這個主變的最佳頻率為45-65KHZ是單管電路用的,據客戶反應效果良好,是超過想像的好,,呵呵,,代替以前的銅皮和粗銅線的,,,加工藝比較簡單了,加工效率也高了,產品的性能也有改良,,,

不知用這種線材做的主變和銅皮的相比:哪種的漏感更小?

請問單管什么型號?用幾個?謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2673541221479738.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2673541221479754.jpg');}" onmousewheel="return imgzoom(this);">

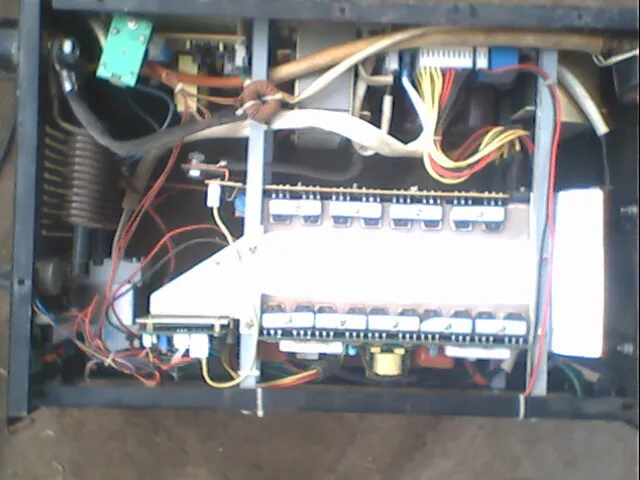

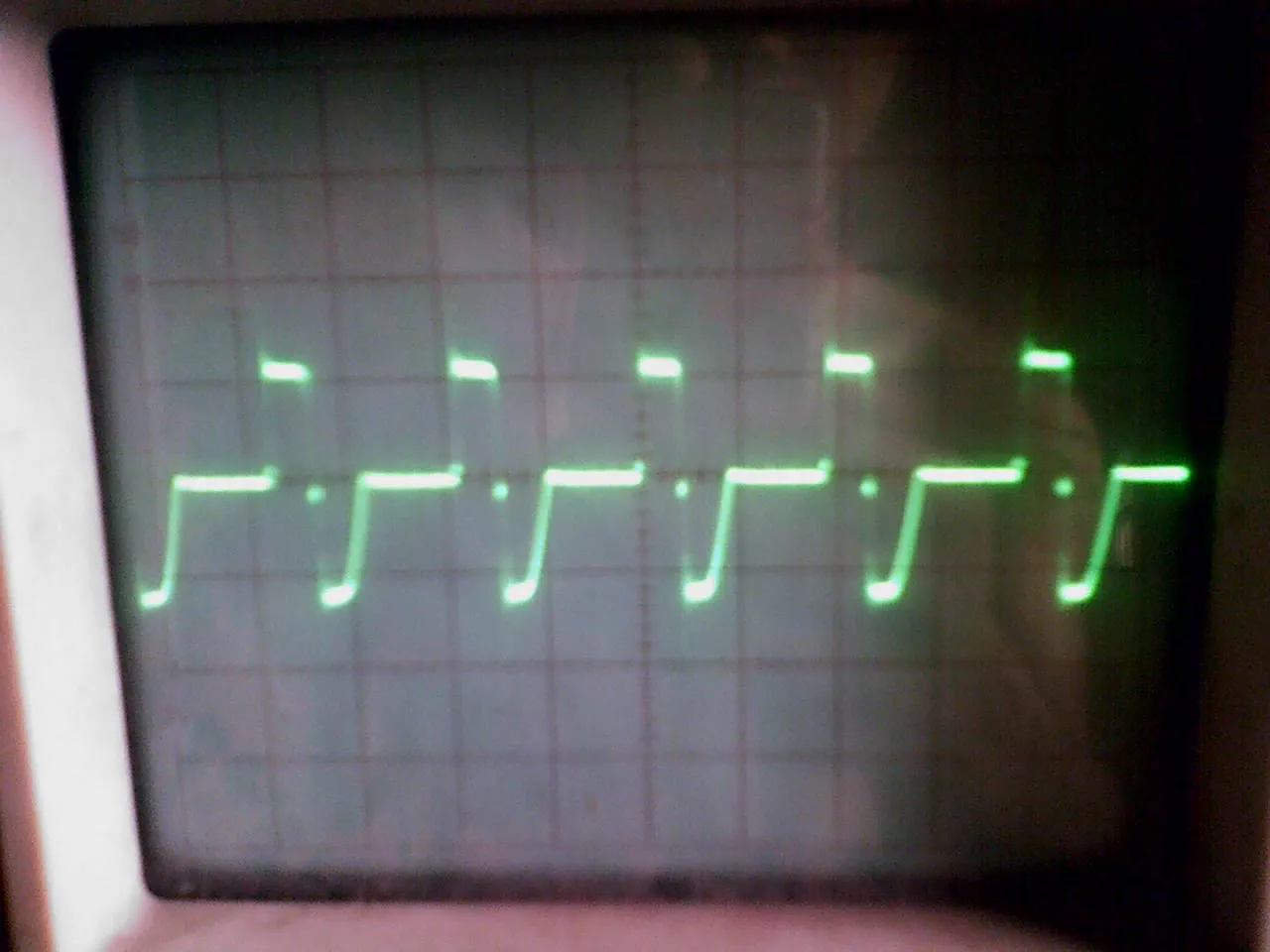

正激大哥你好,單端機做400a,一個主變,不知站在率多少.
全橋315a  二十個2611,230a時,4.0焊條30根連續焊,過熱保護了.

13812305154  李
QQ:417660534

一般主變(匝數多,發熱大)比較影響單端機的負載率
樓主提供的這個主變可以滿足400A百分之百的負載率.
單端機效率高過0.93,優于全橋.

目前中國市場應用成熟的產品主要有,奧泰,瑞玲,時代,...等等.都是
全橋結構,產品性能比較穩定,仿的人也多.
單端及做大功率是否合適(成本,可靠性,焊接工藝)
希望大家坦言以告.

單端機的功率沒有限制,只是相同頻率下磁芯利用率為全橋的一半
但現有高壓高速的IGBT單管,頻率加倍可以使磁芯的功率加倍
最主要的是單端機簡單,耐用,技術容易普及,有望取代市場上大量的"木頭"機.

基本不能工作,不論是漏感引起的IGBT尖鋒還是占載率均不可以.400A25V拉載5分鐘都難!

可我用了樓主的22:4同恒升的EER42X15 22:4效果比較,純屬亂談,什么百分之百啊.還不是用恒升的.

頻率100K時,全橋主變磁芯的損耗發熱量是單端主變的3倍,可能問題在這吧?

單端與全橋的磁芯損耗比20K-0.38,50K-0.36,100K-0.33

贊同

有沒有好的變壓器推薦一下???????????

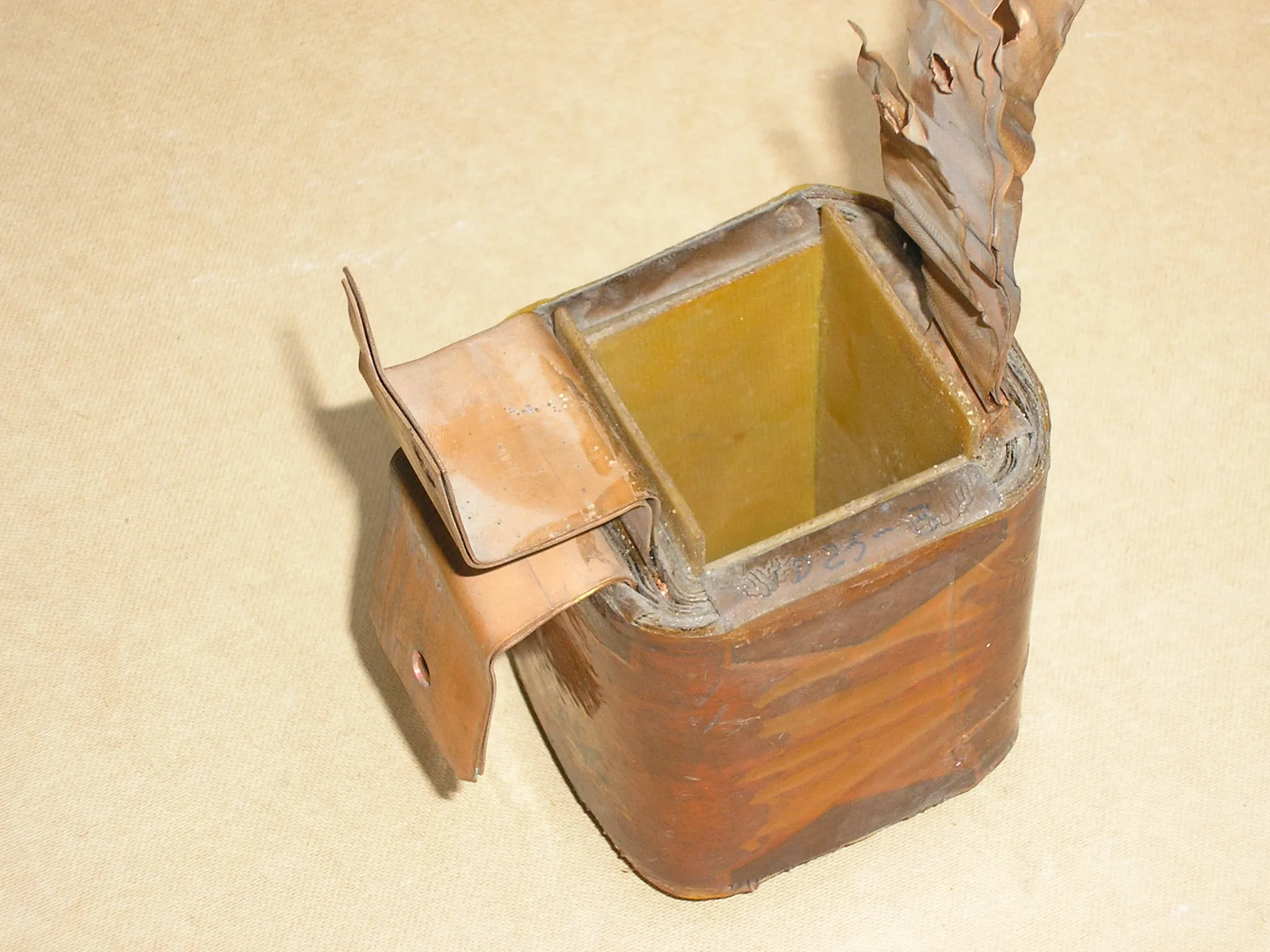

用了十幾年的單端線包,25:5,初級10平方,次級32平方500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/121223777684.jpg');}" onmousewheel="return imgzoom(this);">

謝謝!請問該線包是EE110磁芯嗎?頻率多少?用于多大的機?

EE110,27Khz,zx7-315 100%占載率

滿載表面溫度120度

謝謝!該機可用IGBT單管吧?什么型號,用幾個?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2673541223857824.jpg');}" onmousewheel="return imgzoom(this);">

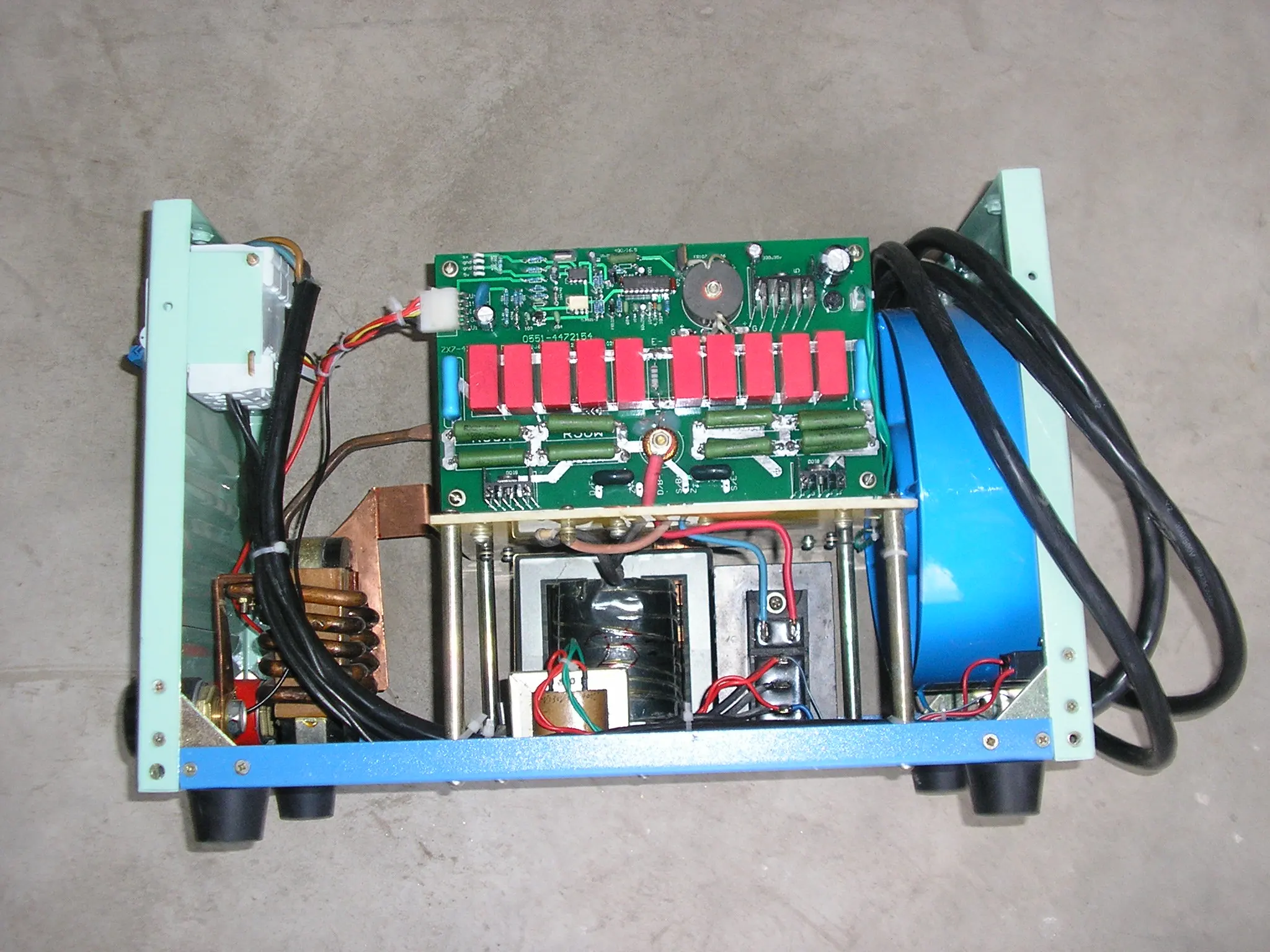

董老兄的機子,看上去控制簡單,吸收復雜,布局合理,不知性能如何?返修率如何?
