目前國內市場還是以 DIP-8 封裝為主,對于 PowerSO-10的封裝還是不建議各位工程師選用

在數據資料中 DIP-8 在歐標(195~265Vac)功率:50W
             美標/通用標(85~265Vac) 功率:30W

在實際調試過程中,很難達到這樣的功率,就算精調達到的話,也不利于后續的大批量生產; 對于 26W 需求的電源來說,完全不需要對變壓器生產廠提出嚴格要求

我給安防系統中設計過一款 12V/2A,完全一板就批量生產

Sinic Gong  13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

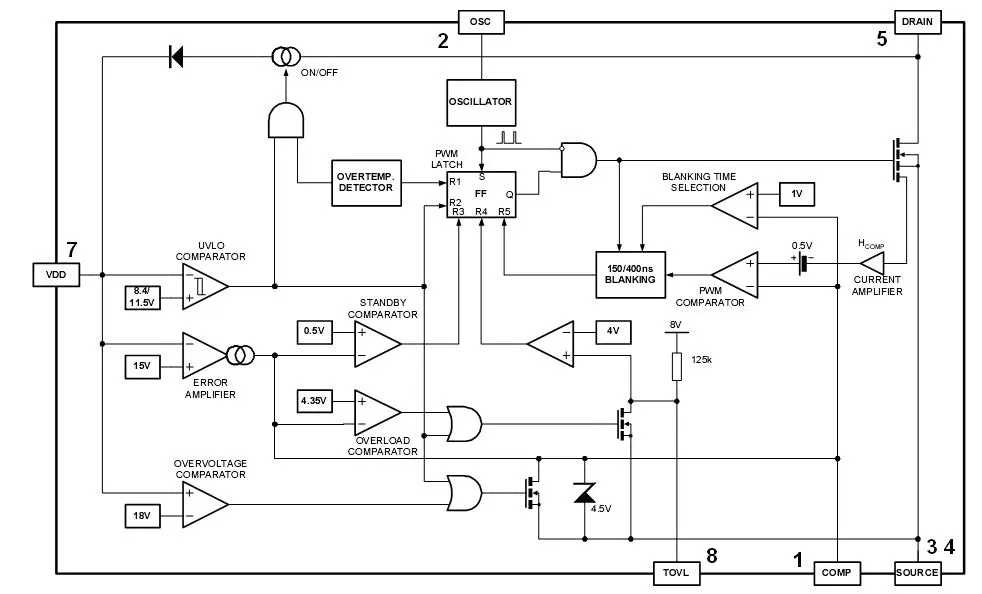

對于該芯片管腳功能定義解釋:

1. COMP: 補償腳,電流輸入反饋

2. OSC : 振蕩腳,通過外接的 RC 網絡來定義芯片的工作頻率,最高至 300kHz,不過AC/DC 電源里,還是建議設在 70kHz 比較好

3/4. SOURCE : 源極,即內部MOSFET的源極,同時也是電源的功率地

5. DRAIN:漏極,即內部MOSFET的漏極,同時 VIPer53 內部的一個用來啟動芯片的高壓電流源也是從這一腳上進行取電

6. N.C.: 空腳,此腳主要是用來在 Layout 過程中,保證安全間距的問題

7. VDD : 電源腳, 此腳功能是用來維持芯片正常工作中,給芯片內部各模塊提供電能

8. TOVL: 延遲保護腳,很多人認為此腳功能沒什么意義;實則相反,對于儲能性負荷,這個功能是必不可少的;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/249961225177003.jpg');}" onmousewheel="return imgzoom(this);">

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

為什么我的技術分析貼會被轉到商務社區里?

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

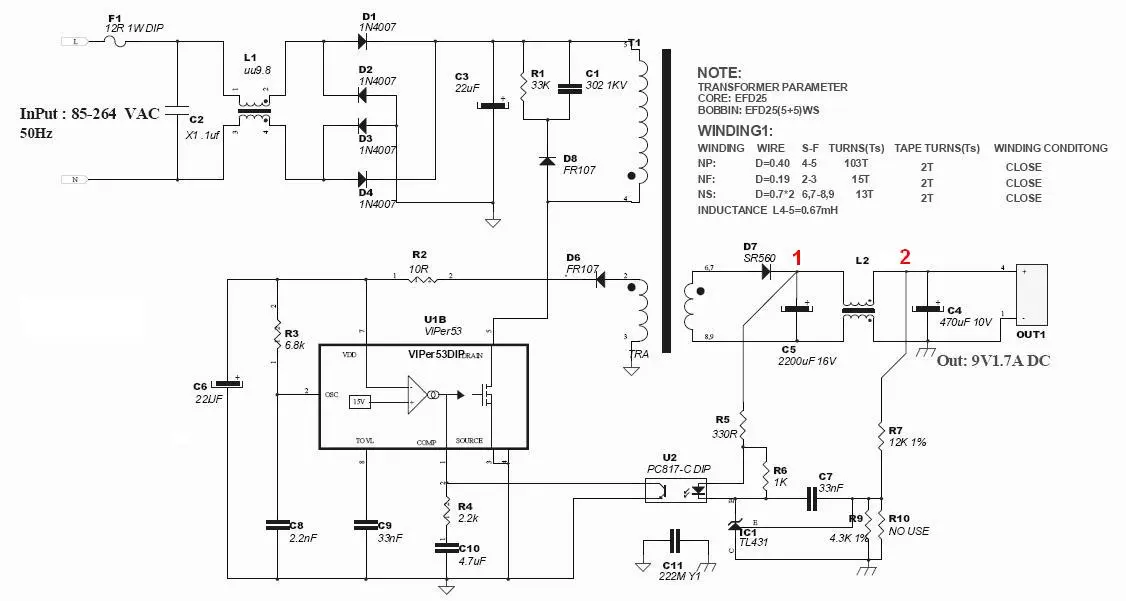

先放一批量生產的成熟電路,稍后以此電路作為講解

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/249961225332014.jpg');}" onmousewheel="return imgzoom(this);">

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

VIPer53 單片開關電源特點:
1. 外設開關工作頻率,最高可達 300kHz
2. 電流型控制模式
3. 軟起動及關斷控制
4. 待機狀態下自動進入跳周期模式
5. 延遲欠壓保護
6. 內置高壓啟動電流源;無需外接啟動電阻
7. 過溫保護
8. 過載及短路保護
9. 內部電流限定;無需外接限流電阻

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

小弟請教一下技術方面的問題,不知樓主可曾用過TL1451芯片,請教一下該芯片原理圖中的與DTC11腳相連的三極管如何工作?UVLD又如何工作?
小弟初學,在此先謝過了..

TL1451 沒有用過, DTC 是死區時間控制,UVLO 是欠壓鎖輸出;相應的是一些邏輯電路,按照正常的數字電路進行分析就可以了

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

越來越覺得這個論壇沒意思

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

對于 VDD 腳的詳解:

    在此腳的內部含一個窗口比較器(滯回比較器),即開關電源工作的第1周期由,Drain 級高壓電流源提供給窗口比較器,同進也給外部的 直流電容充電

    當 VDD 電壓在第 1 周期超過 11.5V 時,VIPer53才可能進入工作模式,否則均為欠壓鎖輸出狀態;

    當 VDD 電壓超過 11.5V 啟動后,當VDD 電壓落回 8.4V 以后,VIPer53才會重新停止工作

    當 VIPer53 進入工作模式時,VDD 電壓在 8.4 ~ 15V 區間,此時開關電源均表現為副邊反饋狀態

    當 VDD 電壓超過 15V 以后,維持在 15 ~ 18V 區間,此時開關電源表現為原邊反饋狀態

    當 VDD 電壓超過 18V 以后,就進行過壓保護狀態

此芯片設計,更有利于電源設計者進行自由選擇;而不象當初推出的 ST VIPer12/22 更適合于電源初設計者放一個 8 ~ 14.5V 的窗口比較器,而設一個 42V 的過壓門限

Sinic Gong    13922812134
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 758726837

頂一下,大俠.繼續給我們講解一下吧.

對于 OSD 腳的詳解:

在 R-C 網絡當中,要求 R 值一定要大于 2k;最高可設定頻率至 300kHz工作頻率

同時,R-C 與工作頻率之間,并沒有嚴格的計算公式,而是通過一個直觀的表格來進行選擇;

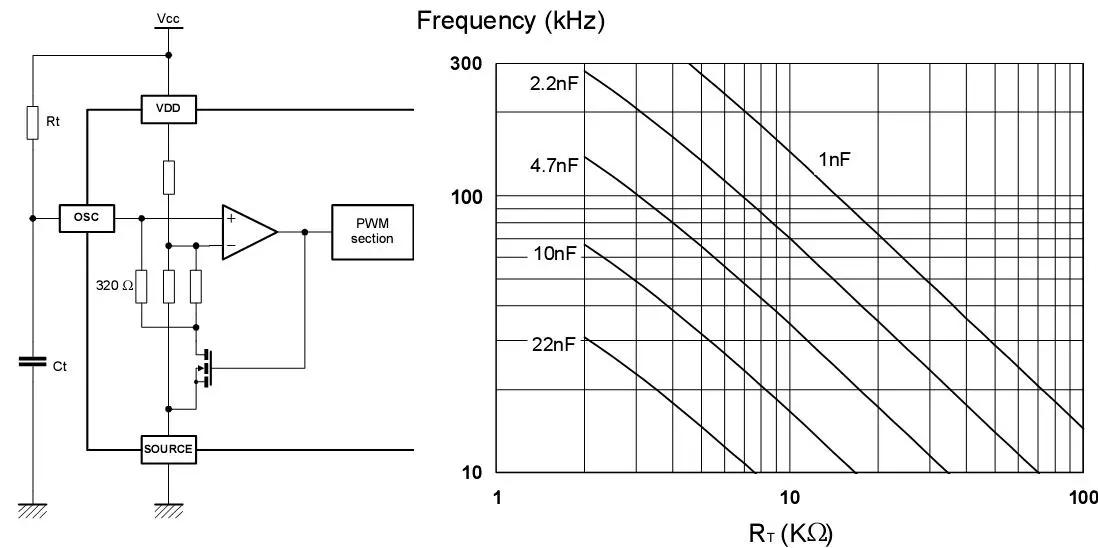

這樣更有減輕開發工程師的設計難度,參數選取圖如下:
