INN3166C設計的12V/3A電源

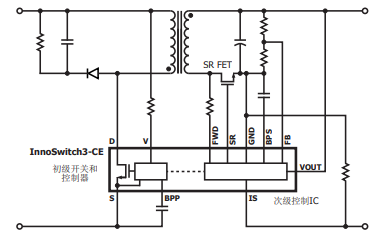

     InnoSwitch3-CE的工作原理就是輸入AC電壓經過整流的初級電壓通過控制器內置的開關MOSFET控制,及變壓器隔離濾波輸出直流電壓，輸出電壓經分壓電阻輸入控制器的FB端與內置的參考電壓比較，通過內部隔離控制開關管的PWM，達到我們需要的平穩的直流電壓。如下圖所示，因控制器內置了初級開關管和隔離的反饋功能，使電源設計變得簡單。

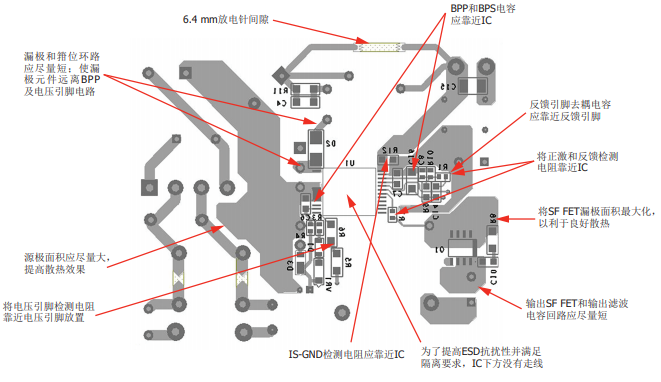

    電源基于INN3166C設計的反激式開關設計的12V/3A的電源，最大紋波輸出電壓為120mW，支持90VAC至265VAC的寬范圍輸入，47~63Hz輸入頻率，無負載輸入功率為30mW，電路中通過設置V腳的采樣電阻，控制輸入V的電流，參考設計使用的是2MΩ+1.54MΩ，控制的輸入電壓范圍是90V到415V，如果需要修改輸入電壓保護范 圍，修改V腳采樣電阻就可以，另外如果輸入電壓較低，可以通過增大輸入電容來改善?？梢詫?dòng)電壓做低一些。電源的平均效率大于89％，電源的輸出電壓調節精度可以做到±5％，IC滿足6％電纜壓降補償?？梢杂脕?lái)設計充電器。布局的好壞對電源的穩定性也比較關鍵，可參考下圖。

全部回復(20)
正序查看
倒序查看
tabing_dt
LV.10
2
2022-08-08 18:51

INN3166C提供輸出線壓降補償選項，非常適合用來設計充電器。

0
回復
tabing_dt
LV.10
3
2022-08-08 18:51

FluxLink是一項專有的全新通訊技術，它無需使用任何磁芯材料即可使反饋信息越過隔離層傳遞。

0
回復
2022-08-08 18:52
@tabing_dt
INN3166C提供輸出線壓降補償選項，非常適合用來設計充電器。

電源輸出端電壓達到標稱值，但是由于輸出線太大，線損導致了實際到負載那里的電壓比電源的輸出端口的電壓要低一些，所以要補償。

0
回復
2022-08-08 18:53
@tabing_dt
FluxLink是一項專有的全新通訊技術，它無需使用任何磁芯材料即可使反饋信息越過隔離層傳遞。

FluxLink可提供非常大的通訊帶寬，實現極快的負載瞬態響應，絕緣性能好。

0
回復
ehi763
LV.6
6
2022-08-09 17:42
@眼睛里的海
FluxLink可提供非常大的通訊帶寬，實現極快的負載瞬態響應，絕緣性能好。

FluxLink不存在典型的光耦器性能降低問題，所以具有極高的可靠性。

0
回復
2022-08-18 17:25

電源的平均效率大于 90％，這個效率做得比較高，電源的損耗比較小。

0
回復
2022-08-18 17:25
@ehi763
FluxLink不存在典型的光耦器性能降低問題，所以具有極高的可靠性。

集成在封裝內，由于省去了笨重的光耦器，它能夠節省空間和提高功率密度。

0
回復
tabing_dt
LV.10
9
2022-08-18 17:34
@眼睛里的海
電源的平均效率大于90％，這個效率做得比較高，電源的損耗比較小。

由于低壓MOSFET的成本較低，SR FET可在不增加成本的前提下提供顯著的效率提升.

0
回復
tabing_dt
LV.10
10
2022-08-18 17:34
@眼睛里的海
集成在封裝內，由于省去了笨重的光耦器，它能夠節省空間和提高功率密度。

這種專有技術能滿足全球所有的噪聲抗擾性標準。在安全方面也符合UL和TUV全球隔離標準。

0
回復
spowergg
LV.10
11
2022-08-19 18:04
@tabing_dt
由于低壓MOSFET的成本較低，SRFET可在不增加成本的前提下提供顯著的效率提升.

內部有次級控制器包括磁耦合至初級側的發射器電路、恒壓及恒流控制電路、同步整流管MOSFET驅動器、準諧振模式電路等。

0
回復
2022-08-20 13:29
@spowergg
內部有次級控制器包括磁耦合至初級側的發射器電路、恒壓及恒流控制電路、同步整流管MOSFET驅動器、準諧振模式電路等。

以及包括輸出過壓、過載、功率限制和遲滯熱過載保護在內的多項集成保護特性。

0
回復
tabing_dt
LV.10
13
2022-08-20 14:01
@眼睛里的海
電源輸出端電壓達到標稱值，但是由于輸出線太大，線損導致了實際到負載那里的電壓比電源的輸出端口的電壓要低一些，所以要補償。

如果是輸出恒定負載，調高電壓也是可行的，如果是變化負載，根據電流大小補償是合適的

0
回復
tabing_dt
LV.10
14
2022-08-20 14:01
@眼睛里的海
以及包括輸出過壓、過載、功率限制和遲滯熱過載保護在內的多項集成保護特性。

使用簡單的外圍器件就可以提高電源的效率，可以說用這個系列的IC設計的電源效率是比較高的。

0
回復
aebote
LV.2
15
2022-08-23 16:02

電源的平均效率大于89％，這個相當不錯了。

0
回復
cwm4610
LV.6
16
2022-08-24 10:32

PCB Layout的重要性就體現出來了

0
回復
cmdz002
LV.5
17
2022-08-25 22:21

控制器內置了初級開關管和隔離的反饋功能

0
回復
XHH9062
LV.9
18
2022-08-28 21:27

PCB設計還是挺不錯的

0
回復
tabing_dt
LV.10
19
2022-12-11 16:29
@cwm4610
PCBLayout的重要性就體現出來了

由于開關電源的開關特性,使得開關電源容易產生極大的電磁兼容方面的干擾，PCB布局的好壞會影響電源的溫度，紋波等，嚴重還會影響電源的正常工作。

0
回復
opingss88
LV.10
20
2023-06-08 20:34
@眼睛里的海
集成在封裝內，由于省去了笨重的光耦器，它能夠節省空間和提高功率密度。

由于有對磁通密度的要求，典型的設計通常是不連續的

0
回復
黑夜公爵
LV.10
21
2023-09-17 21:04
@眼睛里的海
以及包括輸出過壓、過載、功率限制和遲滯熱過載保護在內的多項集成保護特性。

外部流限引腳可以通過一個電阻與源極連接，從外部將流限降低到接近工作峰值的電流

0
回復
