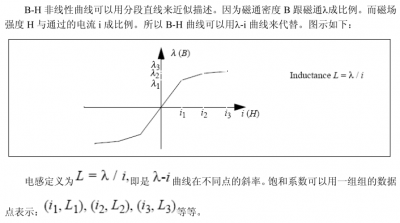

一般情況下用PSIM做一些仿真，用到的電感都是理想電感模型。如果考慮電感飽和因素，需要考慮使用飽和電感模型。PSIM中提供了個飽和電感模型。在RLC Branches下有Saturable Inductor的器件模型可以調用，

但是根據這個模型要求，定義好（i1,L1）,（i2,L2）,（i3,L3）,（i4,L4）.實際仿真時，第一個開關的開通時間段，電流斜率是按照定義電感特性變化，但是關斷后，電感電流直接沖高到最后一個電流點，而不是保持關斷前一刻鐘的電流。而且后續開關邏輯的電流表現也是不對的，這個異常不知道各位是否有遇到過，請多指教。

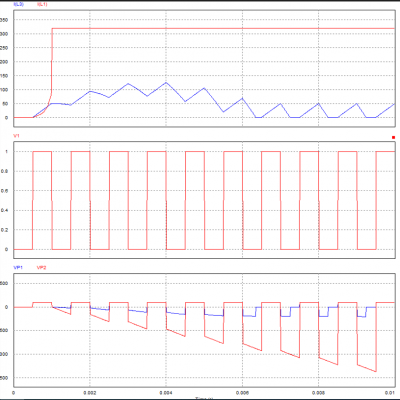

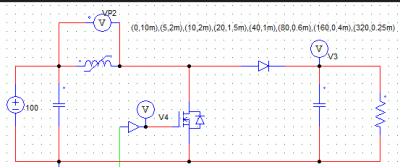

如下圖以Boost升壓電路為例。紅色為飽和電感的波形，藍色為理想電感的波形
