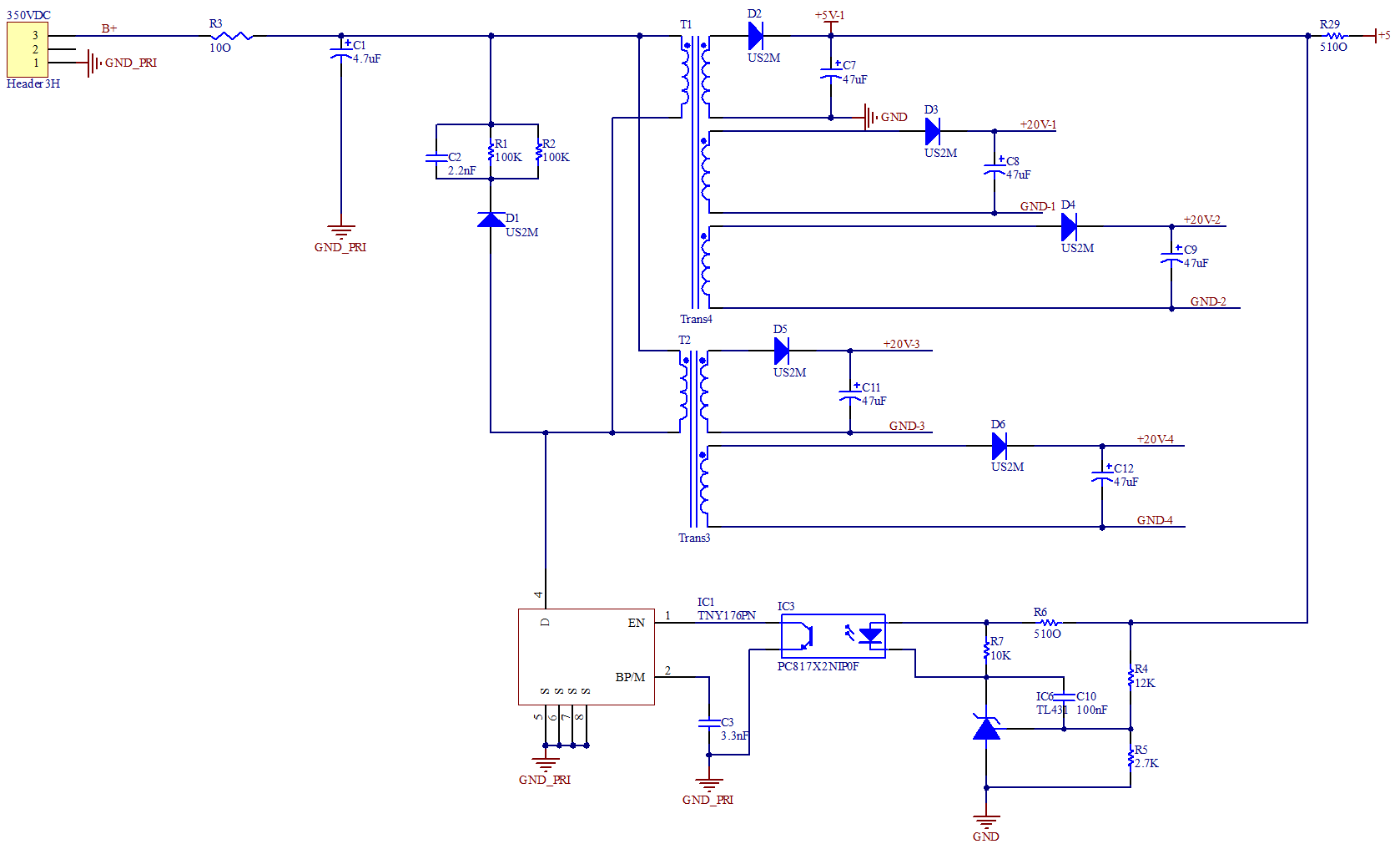

變壓器同名端原理圖上標錯了，主反饋電壓是13V

反激輸出多路

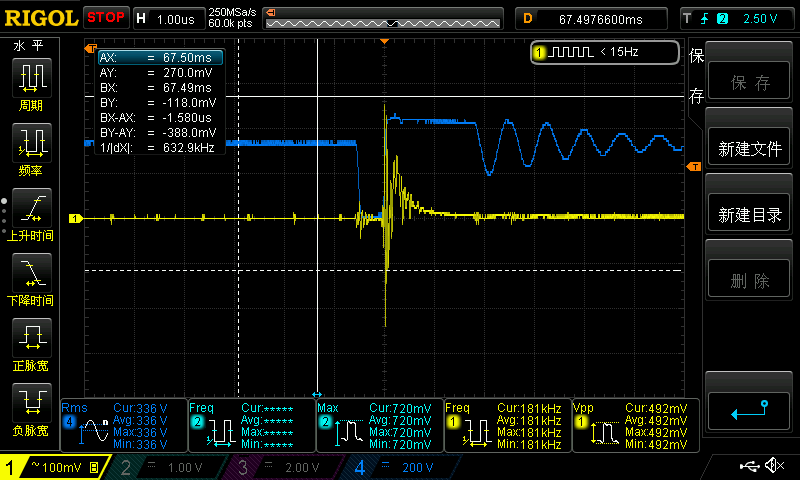

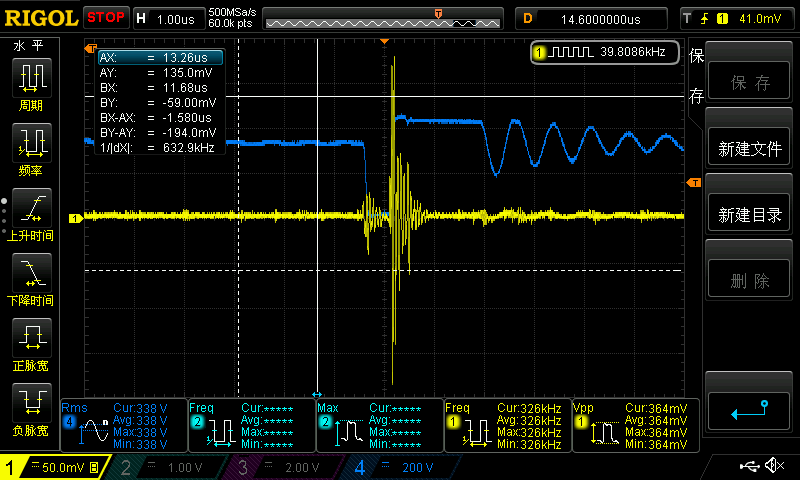

從示波器的顯示結果來看抖動發生的區域都非常集中，也有沒有更好的解決方案

太專業了~

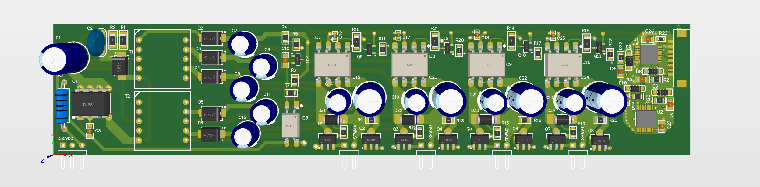

元器件布局很整齊；紋波抖動集中

環路是否有問題

多級電路是否可以通過優化進一步降低信號傳輸過程中的能量損耗

你這么大的電流，應當是每一級之間的地線相互干攏到了，要把地線與高壓線距離拉開一點。

問一下地線的接法是否有問題，這種情況下確實是走線干擾引起的。

坐等大神解決

很不錯的分享

感覺功率地和可控制地分配不合理啊

增加濾波，應該不是抄錯了，用的器件不好

這個得改PCB，下次按照官網的布局試試

目前測試的結果就是 變壓器繞法、原邊與副邊需要Y電容，都是有效果的。之前用的三明治繞法，結果反而不好。

由于變壓器漏感的存在，反激變換器在開關管關斷瞬間會產生很大的尖峰電壓，開關管承受較高的電壓應力

初次級之間裝個Y電容再試。

再一個，你示波器是不是沒有隔離電源？或者你的插座根本就沒有可靠的地線？

電容太小了，貼片電容也需要

初級的同名端標錯了，還有為什么沒有電流反饋引腳，感覺電路還沒有抄對，需要在優化下。
