TOPSwitch-HX將高壓功率MOS-FET、脈寬調制(PWM)控制器、故障自動保護和其它控制電路集成到單片CMOS芯片中，并將工作頻率提高到132 kHz，同時也拓展了TOP-Switch系列的功率范圍，將單電壓輸入時的最大功率提高到250 W該系列器件可應用于許多不同結構的電源，如正向、反激、升壓或反向拓樸等結構。在進行設計時，最關鍵的問題是變壓器的設計，即如何求得一個最佳電感值的變壓器，使TOPSwitch得到充分利用。采用topswitch器件的開關電源與分立的mosfet功率開關及pwm集成控制的開關電源相比，具有電路結構簡潔、成本低廉、性能穩定、制作及調試方便,自保護完善等優點。

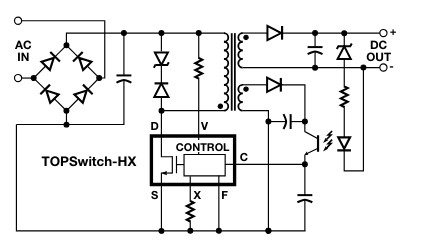

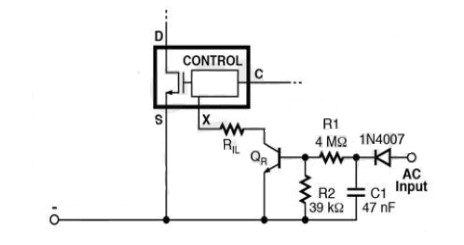

電源為一種通用寬電壓范圍85V-265V交流輸入的反激式電源，輸出為10.8W，輸出9V電壓，1.2A的電流，滿載效率可達83%,輸入電壓低于385VDC時，空載輸入功率小于100mW，電路中采用了TOP255GN器件，132kHz工作頻率可減小磁芯尺寸和提高效率。電路中具有多種保護功能，其中的欠壓鎖定可防止電源在低壓下出現過熱情況，并可消除在通電和斷電時的電壓擾動。過壓關斷防止電源出現輸入浪涌情況。設計電路時可以用連接在X引腳上的電阻用于限制輸出功率，通過降低流限，可以在輸入電壓波動時維持相對恒定的過載功率。也可以在X引腳上連接一個可實現簡單快速的AC復位功能的電路（如下圖），當AC輸入未連接或低于設定閾值時，該電路會使X引腳的電流IX超過電流閾值IX（TH）（典型值是 -27µA），使鎖存復位。下圖的R1、R2和C1用于設定從AC斷開到鎖存復位的時長。
