一文秒懂麥科信 MHO14系列高分辨率平板示波器

麥科信自2012年顛覆性發明第一款平板示波器以來，平板示波器已經經歷了6代的發展蛻變，今年發布的MHO14 系列高分辨率平板示波器集合完善了近10年來多方工程師提出的優化建議，相信它定能夠滿足您對專業級便攜示波器（手持示波器）的所有想象！

本篇文章會帶您快速了解它。

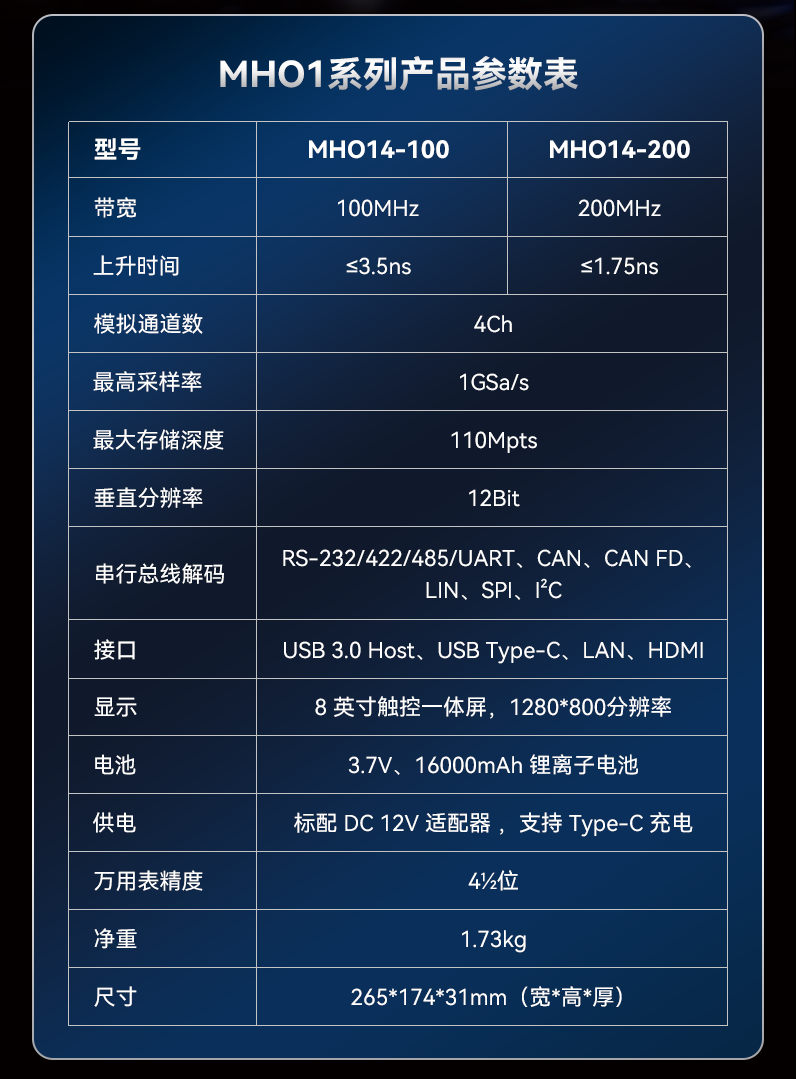

主要性能參數

一、12-bit高分辨率顯示

垂直分辨率：采用 12bit ADC，提供 4096 級量化精度，是傳統 8bit 示波器的 16 倍，顯著提升小信號細節呈現能力。

采樣率：單通道模式下實現 1GSa/s 實時采樣存儲深度：單通道存儲深度達 110Mpts，四通道同步采集時每通道 27.5Mpts，支持最高 10000 段分段存儲，循環捕獲偶發異常信號。

直流增益精度:≤1%，電壓測量誤差≤1%（DC）/1.5%（AC 50Hz~10kHz），為研發調試提供可靠數據支撐

小信號精準捕獲：全量程（1mV/div~10V/div）本底噪聲≤150μVrms，可清晰呈現傳感器微弱信號、電源紋波等細節。二、便攜式設計

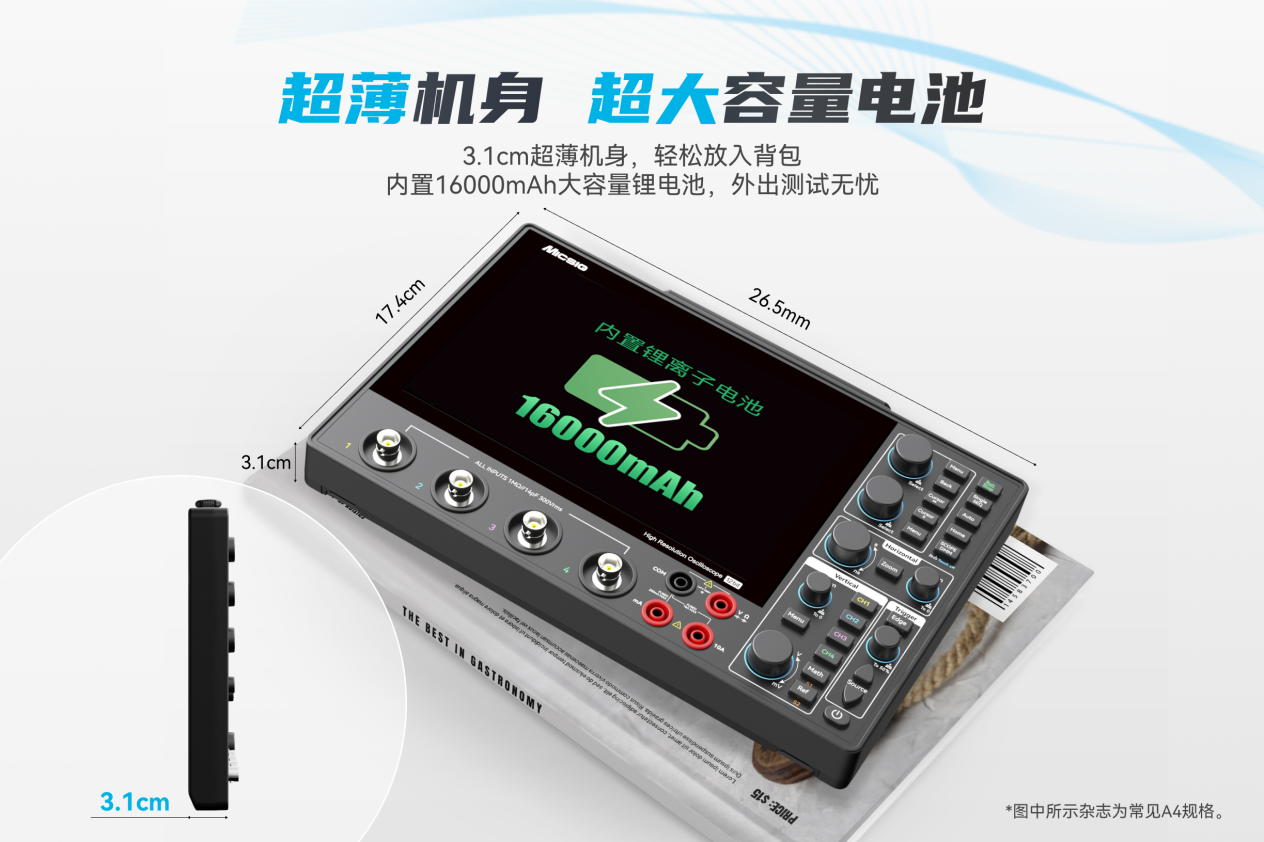

極致便攜：機身尺寸 265×174×31mm（厚度僅 3.1cm，只有一本書的厚度），凈重 1.73kg，輕松單手握持，塞入背包不占空間，是外出專業級便捷示波器的首選。

防護設計：MHO1 系列的軟膠覆蓋面積更大，不僅在關鍵區域軟膠防護，防護范圍延伸至機身底部，形成更全面的緩沖層。

顯示系統：配備 8 英寸高清觸控屏（1280×800 分辨率）防反射、防指紋、防眩光、不留痕，強光下自動調節亮度，波形細膩清晰。

電池和接口：內置可循環充電電池：16000mAh 鋰離子電池（3.7V），續航 4 小時以上，充放電循環≥1000 次。

電源鎖防誤觸開機：長按電源鍵 3 秒即可開啟，開啟后可防止儀器在移動、運輸過程中因誤觸電源鍵意外開機。關閉電源鎖后，儀器可正常開關機與操作，兼顧安全性與便捷性。

多種充電方案選擇：Type-C 接口支持 5V/2A 快充，兼容手機充電寶應急供電，擺脫電源線束縛。12V DC 適配器支持全球電壓（100-240V~），支持邊充邊用模式，確保穩定測試。

省電模式：閑置 10 分鐘自動進入休眠，低電量時自動保存波形與設置，保障關鍵數據不丟失。

物理接口：配備 USB 3.0 Host（連接 U 盤 / 打印機）、Type-C（數據傳輸 / 充電）、LAN（遠程控制）、HDMI（1080P 投屏）、Trigger out（校準信號輸出），滿足多場景連接需求。

軟件生態：支持 SCPI 協議，無縫接入 LabVIEW/Matlab 自動化測試系統；手機 APP（Micsig Connect）實現遠程控制，實時同步示波器界面。三種操作模式:高品質旋鈕、按鍵材質，全觸控操作，觸摸屏響應凌敏，反應迅速。

多種特色快捷功能：一件全屏顯示所有菜單，通道功能快捷設置、通道間快速切換設置等等

8 個自定義功能鍵快速調用觸發模式、存儲操作、菜單、解碼等高頻功能操作。支持最近 10 組配置記憶、一鍵截圖（保存至 64G 內置存儲或 U 盤），方便快速切換測試場景，快速保存，傳輸?shù)鹊取?/p>

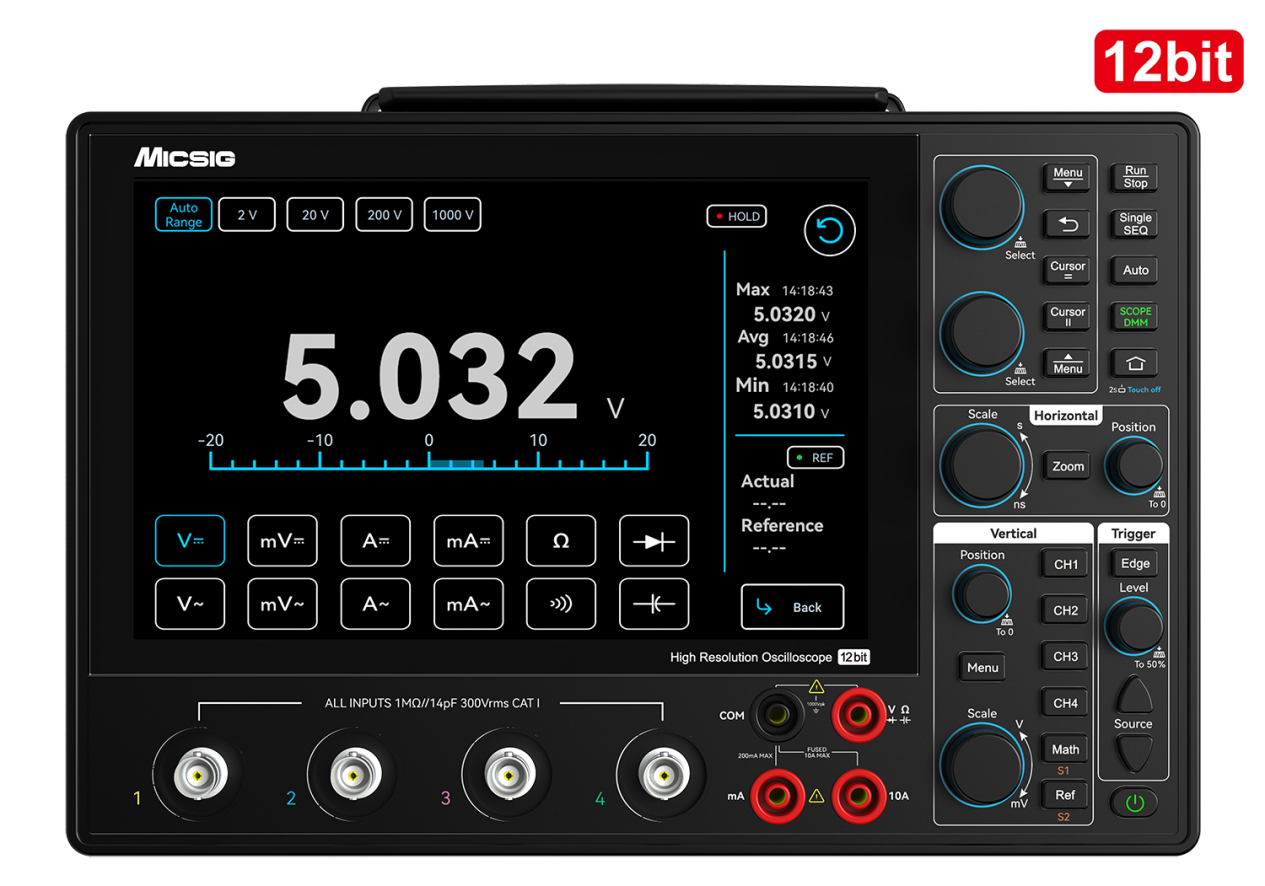

三、集成 4½ 位高精度萬用表（新增功能）

部分指標：

直流電壓：DCV 檔位可測 2V、20V、200V、1000V，精度達 ±(0.05% + 3 計數單位)；DCmV 檔位覆蓋 20mV、200mV，精度為 ±(0.1% + 5 計數單位) 。交流電壓：ACV 檔位測量范圍是 2V、20V、200V、750V，精度 ±(0.5% + 3 計數單位)；ACmV 檔位針對 20mV、200mV 測量，精度同樣為 ±(0.5% + 3 計數單位)。

直流電流測量：DCA 檔位可測 2A、10A，精度 ±(0.5% + 3 計數單位)；DCmA 檔位測量 20mA、200mA，精度與此相同。交流電流測量：ACA 檔位測 2A、10A，精度 ±(0.8% + 3 計數單位)；ACmA 檔位測 20mA、200mA，精度為 ±(0.8% + 3 計數單位)。

電容測量：0 - 10nF 量程精度為 ±(5% + 20 計數單位)；10nF - 1mF 量程精度達 ±(2% + 5 計數單位)；1mF - 100mF 量程精度為 ±(5% + 5 計數單位)。此外還有實用功能：萬用表趨勢圖功能、萬用表低功率在線測電阻功能等，通斷測試中，阻值 < 50Ω 時蜂鳴報警，> 200Ω 則輸出 OL（過載）；二極管測試范圍為 0.0000V - 3.0000V，大于 3.0V 顯示 OL（過載）等。四、示波器功能快速介紹

基礎分析功能

繼承麥科信獨家的Sigtest UI 測試儀器的專業系統，界面簡潔明了，方便用戶快速學習，不需要記憶任何菜單操作選項。

自動測量：支持峰峰值、有效值、上升時間、占空比等 30 + 參數自動測量，可同時統計 10 種參數的平均值 / 最大值 / 最小值。數學運算：提供 FFT（360k 點數可調，支持矩形窗 / 哈明窗）、積分 / 微分、自定義函數表達式（如 sqrt/abs/intg）等運算功能，滿足多樣化分析需求。基礎觸發：支持邊沿、脈寬、欠幅、斜率等觸發方式，精準捕獲目標信號。高級觸發：邏輯觸發需選配數字通道，串行觸發支持 UART/SPI/I²C/CAN/LIN 等協議，適用于復雜信號調試。存儲：64G 超大存儲，支持圖片、視頻、波形數據等多種保存方式，還有電子工具，內置說明書，計算器，文件管理等功能。硬件數字濾波：支持 20MHz 帶寬限制、高通 / 低通濾波（截止頻率可調），有效抑制工頻干擾與高頻噪聲，提升信號信噪比。串行協議解碼：標配 UART/SPI/I²C 解碼，支持波特率自動識別，解碼數據與波形同步顯示；可選配 CAN/CAN FD/LIN/ARINC429 等協議，滿足汽車電子、航空電子等領域總線調試需求。

五、搭配配置

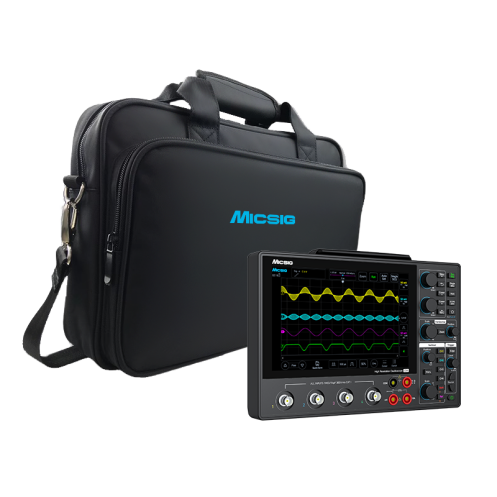

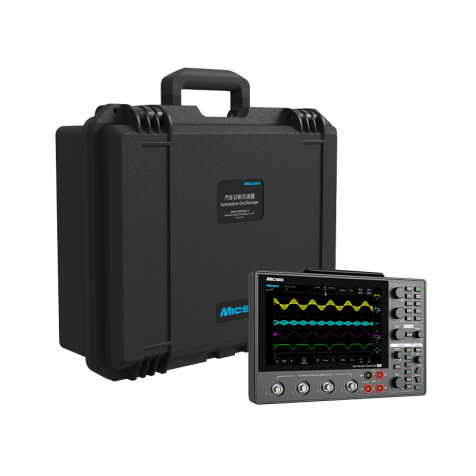

根據需求提供手提包組合和手提箱組合！
