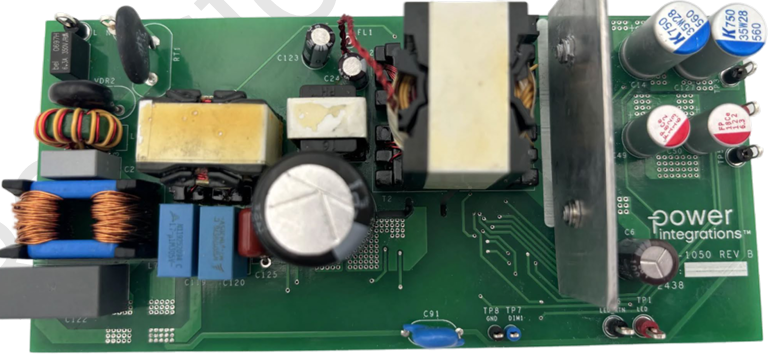

基于InnoMux2-EP（IMX2270F） 設計82W多路輸出反激電源，主要用于烘洗智能洗衣機點擊驅動控制電源應用，該方案采用的InnoMux-2 IC系列采用多路復用輸出控制算法。 能量在初級傳導過程中儲存在變壓器中，并傳輸到在反激（關閉時段）循環期間輸出。

需解決交叉調整率、高功率密度與工業可靠性三大挑戰。

本方案電源輸入采用180 VAC - 265 VAC，采用兩個恒壓（CV）輸出：CV1: 5 V, 0.5 A；CV2: 24 V, 2.4 A；PKCC: 36 V, 0.6 A；高功率因數，輕載（≤24.1 W）時230 VAC時>0.9低THD，230 VAC時小于10%THD>標稱負載（82 W）下230 VAC時效率為88%；

安全功能方面：具有輸出過壓保護（OVP）、具有滯后停機功能的精確熱保護、輸入電壓監測器，具有精確的輸入/輸出和過壓保護功能；

一、InnoMux2-EP核心優勢

二、電路原理圖：

三、關鍵電路設計：

1. 輸入級與EMI濾波

整流橋：GBU1006（10A/600V）

X電容：0.47μF（抑制差模干擾）

共模電感：15mH（TDK B82725系列）

NTC浪涌抑制：5D-11（5Ω冷態）

2、InnoMux2-EP外圍電路

VCC供電：22μF/50V電解電容（穩定啟動）

反饋配置：主路（24V）：電阻分壓（R1=24kΩ, R2=10kΩ）

輔路：獨立誤差放大器接入FB2-FB4引腳

過流保護：主路檢流電阻10mΩ（功率1W）

3、小電流輔路：

濾波：LC+π型（47μH+470μF）

紋波抑制：磁珠（BLM18PG121SN）+ 10μF陶瓷電容；

4、EMC對策

輻射噪聲：變壓器屏蔽層（銅箔繞1圈接地）

傳導噪聲：Y電容（2.2nF/250VAC）跨接初次級地；

四、設計驗證

1、變壓器驗證：

漏感<3%磁化電感（用LCR表測試）

耐壓測試：3kVAC/60s（初次級）

2、動態負載測試：

24V路：3A→0A階躍，恢復時間<200μs

3、工業環境測試：

-40℃冷啟動（電解電容選-40℃規格）

85℃滿載老化48小時

通過以上方案的設計，InnoMux2 EP能夠提供準確高效的單級轉換，提供多個獨立調節的輸出。
