1.RACM16E-K/277模塊概述（來自官網）
RACM16E-K/277 系列具有 2MOPP 認證，可用于 BF 級醫療保健應用 。
RACM16E 系列具有緊湊的 1" x 2" 標準尺寸以及相應的引腳 或絞線。它具有恒壓 (CV)/恒流 (CC) 限制過流保護功能，適合驅動非線性負載。可在最高 +65°C 的溫度下提供 16 W 的全輸出功率，并可在 OVCIII 條件下接受從 100 VAC 至 277 VAC 的標稱輸入電壓級別。安全機構核定的溫度范圍最高 +85°C，確保性能可靠。它通過了 2MOPP 認證，海拔高度可達 4,000 m，滿足醫療保健應用中 BF 使用的接觸電流限制。RACM16E 針對待機功耗進行了優化，空載功耗低于 100 mW。該電源擁有符合工業 IEC62368 和 IEC61558 標準、醫療 UL/IEC/EN60601 標準和家用 EN60335 標準的國際安全認證。
1.CV/CC 限制
2.100 VAC至 277 VAC輸入范圍可滿載至最高 +65°C
3.工作溫度范圍 -40°C 至 +85°
4.COVC III 額定海拔最高 3,000 m
5.2MOPP 認證可達海拔 4,000 m
6.浮動負載時符合 EN55032 B 級標準
1.工業自動化
2.測量設備
3.醫療家庭護理設備
4.樓宇自動化
5.家用設備
2.空載、輕載、中載、重載、過載測試
有幸參與電源網DigiKey DC-DC專場，測試該模塊。從DigiKey下單購買，由聯邦快遞到深圳，再由深圳轉寄個人。快遞包裹很瓷實，里三外三。
下圖為RACM16E-K/277模塊標識，從下圖可看出該模塊為交流輸入，直流24V輸出，輸出電流為0.667A，簡單計算得出輸出功率為16W。
a.空載測試

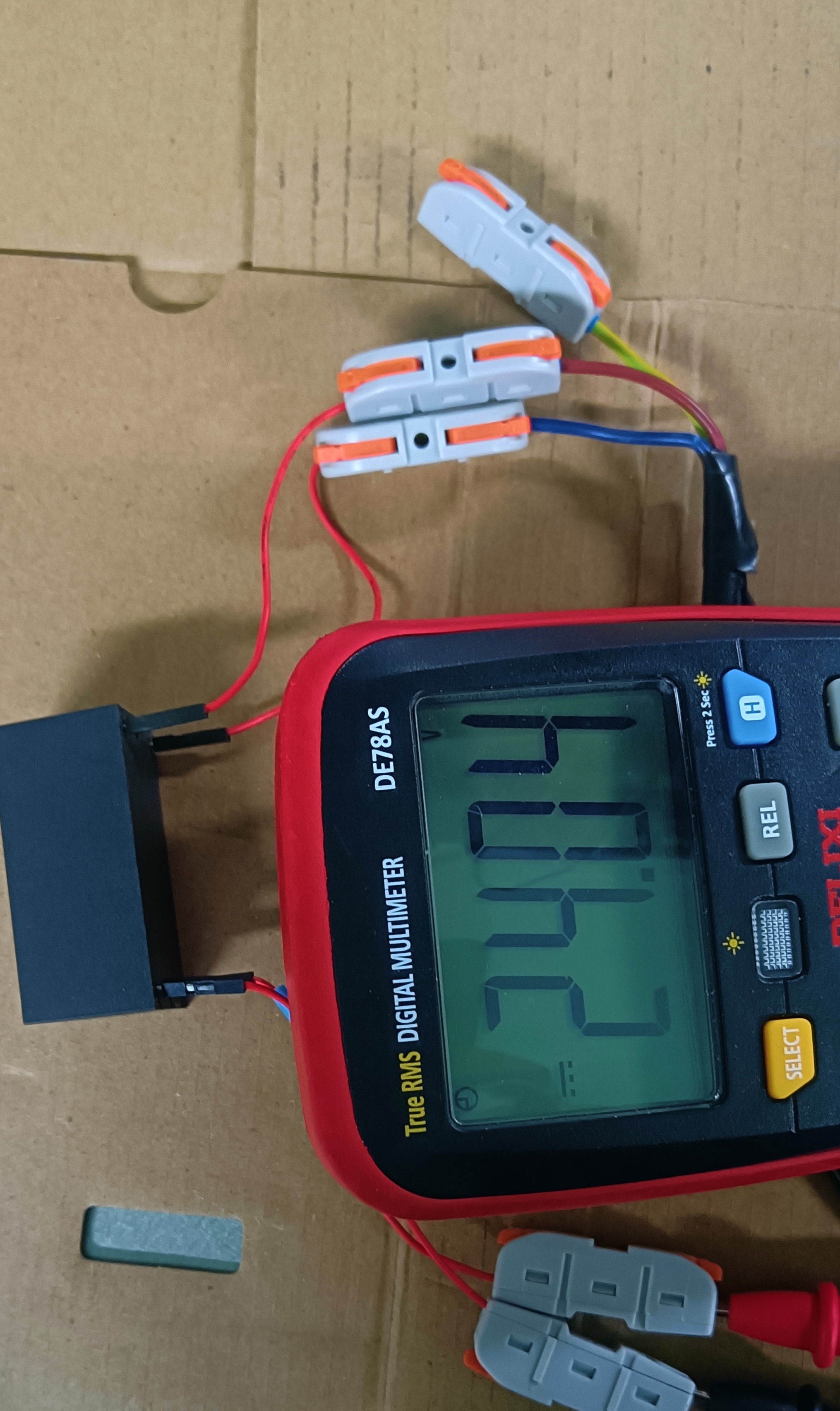

模塊右側接入交流220V市電，左側輸出直接接入萬用表測得輸出24V電壓非常準確。
用示波器測量紋波，24V輸出峰峰值為45mV左右。最大輸出24.04V，最小輸出24V，紋波比率0.09%。如下圖。
b.輕載測試

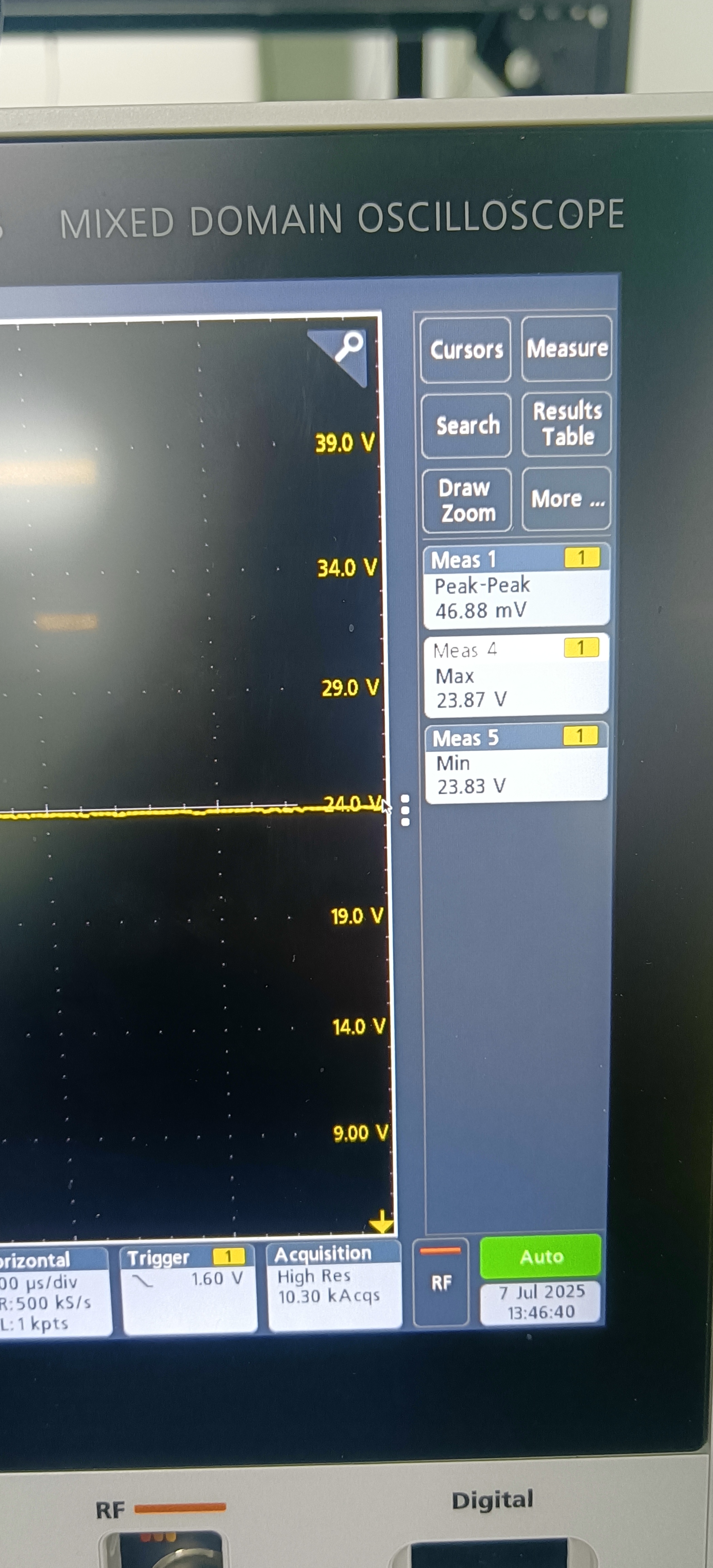

用手頭上的一套驅動電路作為負載，將萬用表用作電流表來測得其電流為104.5mA，用示波器測得輸出電壓峰峰值為47mV，最大輸出23.87V，最小輸出23.83V。紋波比率0.097%。
c.中載測試

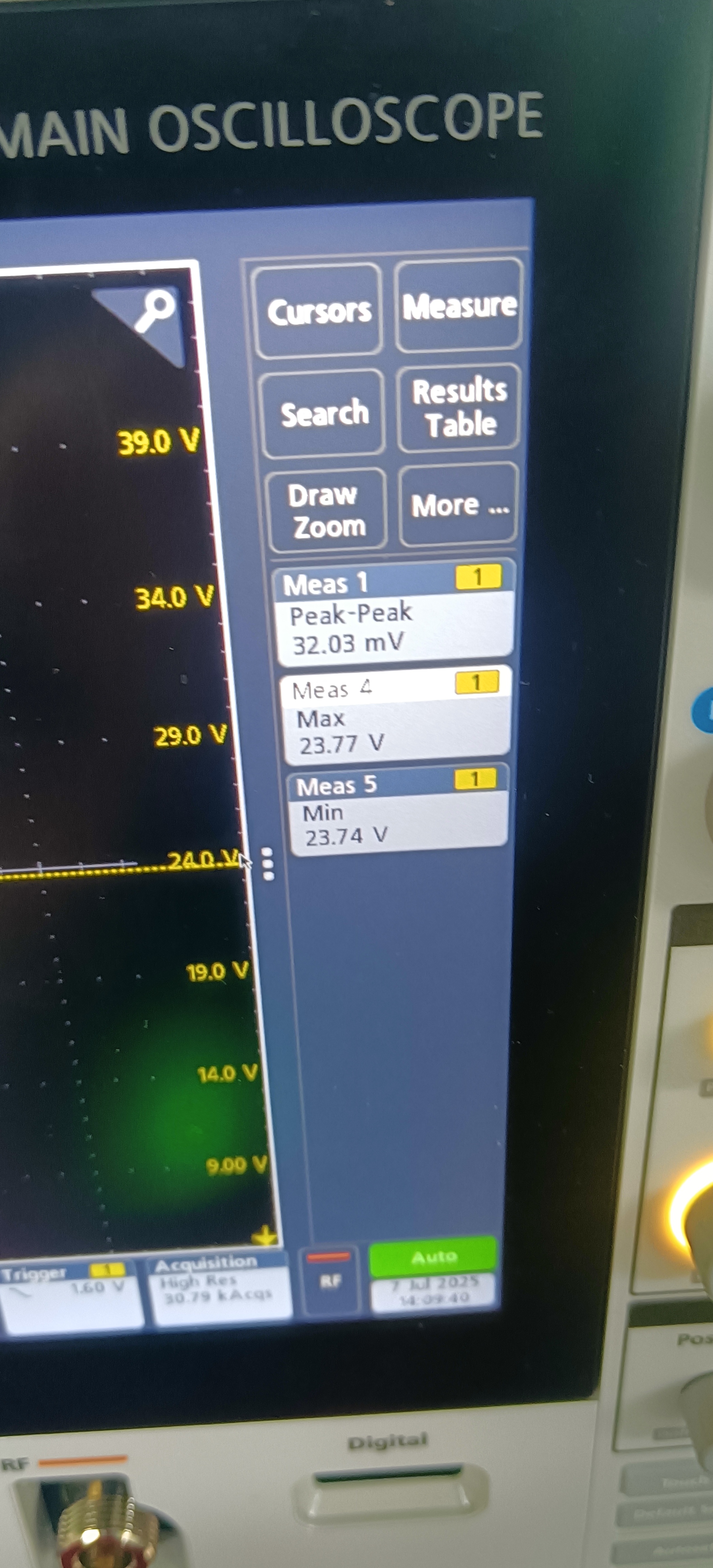

在上述測試基礎上再加一塊驅動電路作為負載，同樣萬用表用作電流表來測得其電流為218.4mA，用示波器測得輸出電壓峰峰值為32mV，最大輸出23.77V，最小輸出23.74V。紋波比率0.067%。
d.重載測試
在上述測試基礎上再加入一系列電路負載，同樣萬用表用作電流表來測得其電流為552mA，用示波器測得輸出電壓峰峰值為91.4mV，最大輸出23.16V，最小輸出23.06V。紋波比率0.2%。詳情可見最后視頻。
e.過載測試
在上述測試基礎上繼續加入負載，同樣萬用表用作電流表來測得其電流為在0...220mA...560mA..不斷變化，此時負載指示燈也亮滅不斷變化，模塊進入過流保護狀態。詳情可見最后視頻。
3.小結
在負載不斷加大的過程中，RACM16E-K/277模塊輸出電壓不斷降低。
在接近滿載的情況下，輸出電壓下降接近1V。
通過以上測試可以看出RACM16E-K/277模塊輸出紋波極小，電源質量極好。
完全可以應用于工業、醫療等對電源質量要求高的場合。
