1、雙脈沖測試套件說明

本測試套件可用于三電平以及2電平拓撲的雙脈沖測試，具有輸出脈沖控制靈活可控的優點，無需單獨的信號發生器即可進行器件的雙脈沖測試，平臺簡單易用，體積小，只需要一臺筆記本、一個下位機測試平臺即可進行測試。

2、上位機程序DPT_3_Level.exe

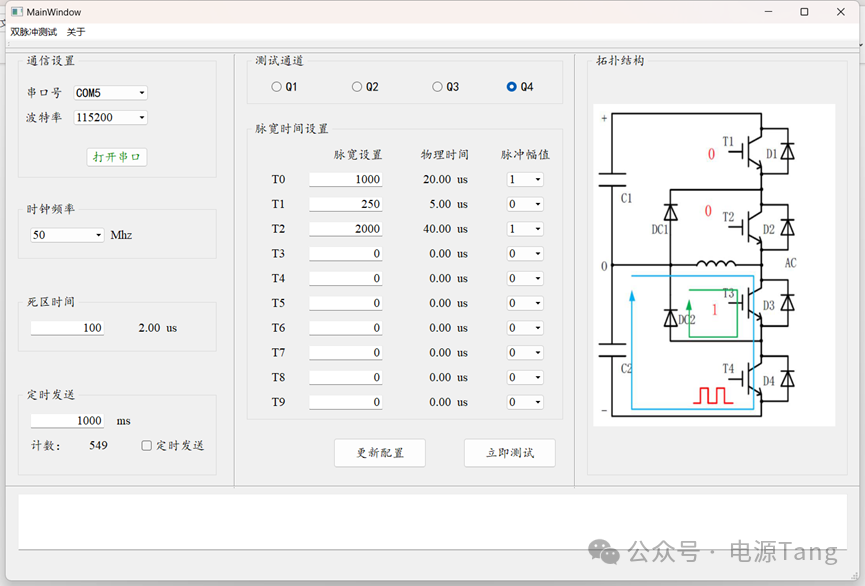

上位機操作界面如下所示：

上位機參數設置界面

操作步驟：

1）下拉框選擇對應的串口號，然后點擊打開串口

2）默認時鐘頻率50MHz，如果特殊需求可以定制20MHz或者其它系統時鐘頻率

3）設置死區時間參數，死區時間參數設置最大值5000；必須設置死區時間，避免雙脈沖測試過程中出現橋臂直通炸管

4）選擇測試單管，點擊之后可以對應更新測試接線圖，指導測試人員接線

5）設置測試單管的雙脈沖的波形，T0-T9對應10個時間段，每個時間段可以自行設置脈寬參數和對應的電平輸出，可以實現單脈沖短路測試、雙脈沖cesium以及多脈沖測試，如果需要實現更多脈沖的輸出組合方式也支持定制

6）參數設置完成之后點擊更新參數配置按鈕

7）點擊立即測試即可發出雙脈沖信號進行測試

注意：更換測試通道時需要強電部分完全放電，然后點擊更新配置，之后才可以正常測試

3、下位機接口

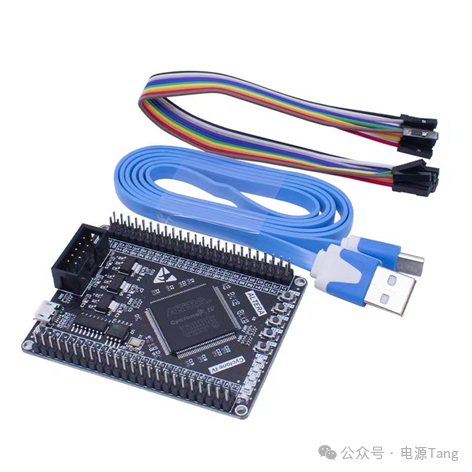

下位機采用CPLD/FPGA控制器，單板如下所示：

自帶USB轉串口通信線，直接連接筆記本電腦即可實現測試，無需額外的附件連接，簡化測試平臺的搭建難度，同時減小了平臺接線的復雜性。

下位機控制器單板

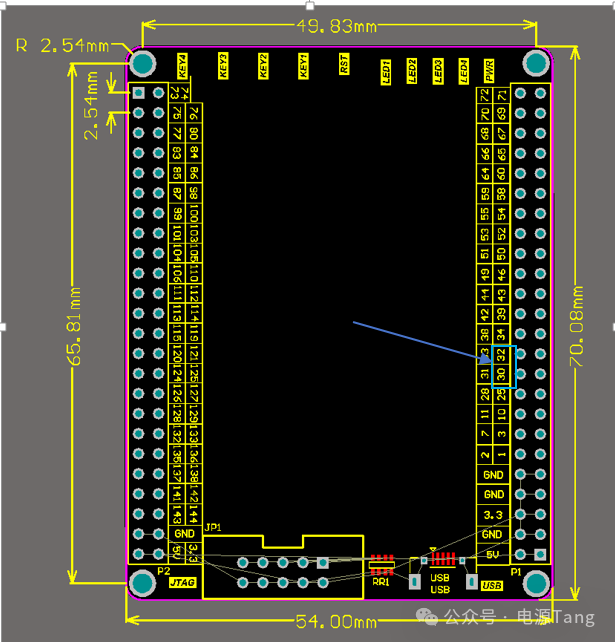

下位機控制IO輸出引腳定義：

注意：引腳30對應的半橋上管的驅動；引腳32對應半橋下管的驅動。

特別的，對于兩電平半橋的雙脈沖測試：上位機軟件使用也比較簡單，選擇Q1代表對半橋上管發送雙脈沖波形，也就是對上管進行雙脈沖測試；選擇Q3代表對半橋下管發送雙脈沖波形，即對下管進行雙脈沖測試。

上位機界面Q3實際對應測試板的Q2，上位機界面的Q1實際對應測試版的Q1。

對于三電平的測試：30對應T1管；31對應T2管；32對應T3管；33對應T4；上位機選擇Q1、2、3、4即可對應的發送雙脈沖信號，不用改變信號的連接關系即可進行測試。

4、實測CPLD/FPGA輸出波形

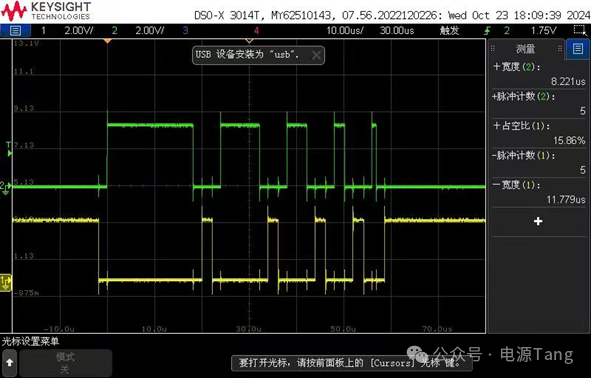

具有互補死區輸出的PWM波形

5、實測雙脈沖測試波形

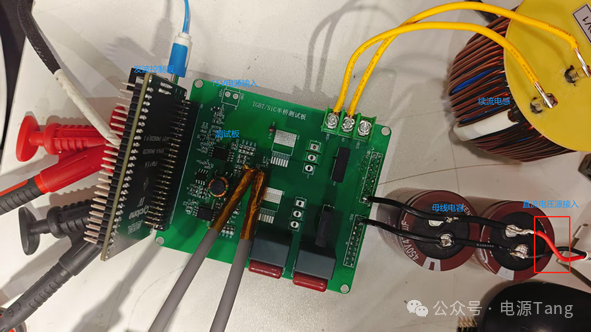

測試平臺搭建如下：

實際測試平臺

以單管75A/650V測試為例，進行測試，波形如下：

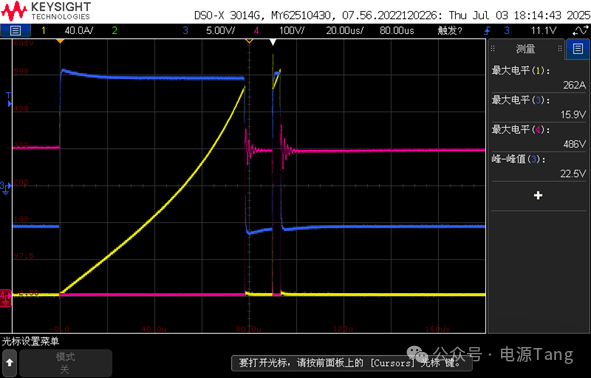

上管Q1雙脈沖波形

下管Q2雙脈沖波形

6、附錄

1）提供上位軟件：exe文件

2）下位機CPLD/FPGA單板一套，已燒錄軟件

3）下位機接口說明書一份，PDF文件
