PL8322是一款32V/3.1A同步降壓轉換器

PL8322集成了高效率的同步降壓開關功率管，其中包括高側36V、76mΩ和低側36V、52mΩ MOSFET，以提供3.1A的連續負載電流，工作輸入電壓范圍為6.5V至30V，并具有33V的輸入過壓保護。峰值電流模式控制提供快速的瞬態響應和逐周期電流限制。

PL8322具有可配置的線路壓降補償和可配置的充電電流限制。CC/CV模式控制在恒流充電和恒壓充電階段之間提供平滑的過渡。內置軟啟動防止在升壓時的涌入電流。

產品特征

＞3.1A持續輸出電流能力

＞6.5V-36V的寬范圍輸入電壓，同時具備33V的輸入電壓保護

＞維持40V輸入電壓峰值

＞集成高側36V, 76mΩ和低側36V, 52mΩ功率場效應管

＞高達95%效率

＞逐周期恒壓和恒流模式控制

＞可配置線路衰減補償功能

＞可配置充電電流限制功能

＞可編程軟啟功能，可限制充電時的瞬間電流

＞內部補償以節省外部器件

＞使用低等效串聯電阻（ESR）的陶瓷輸出電容器也能輸出穩定

＞固定100KHz開關頻率

＞支持輸入欠壓保護，輸出過壓保護

＞支持過溫保護

＞軟啟動時間可通過外部編程控制

＞33V輸入電壓保護，可防止功率場效應管在高電壓，高電流情況工作

＞在輕載模式下采用脈沖跳頻模式以提升輕載效率

＞熱增強型ESOP-8封裝

典型應用場景

● 車載充電器

● 便攜式充電器

● 通用型USB充電器

● 通用型直流-直流充電器

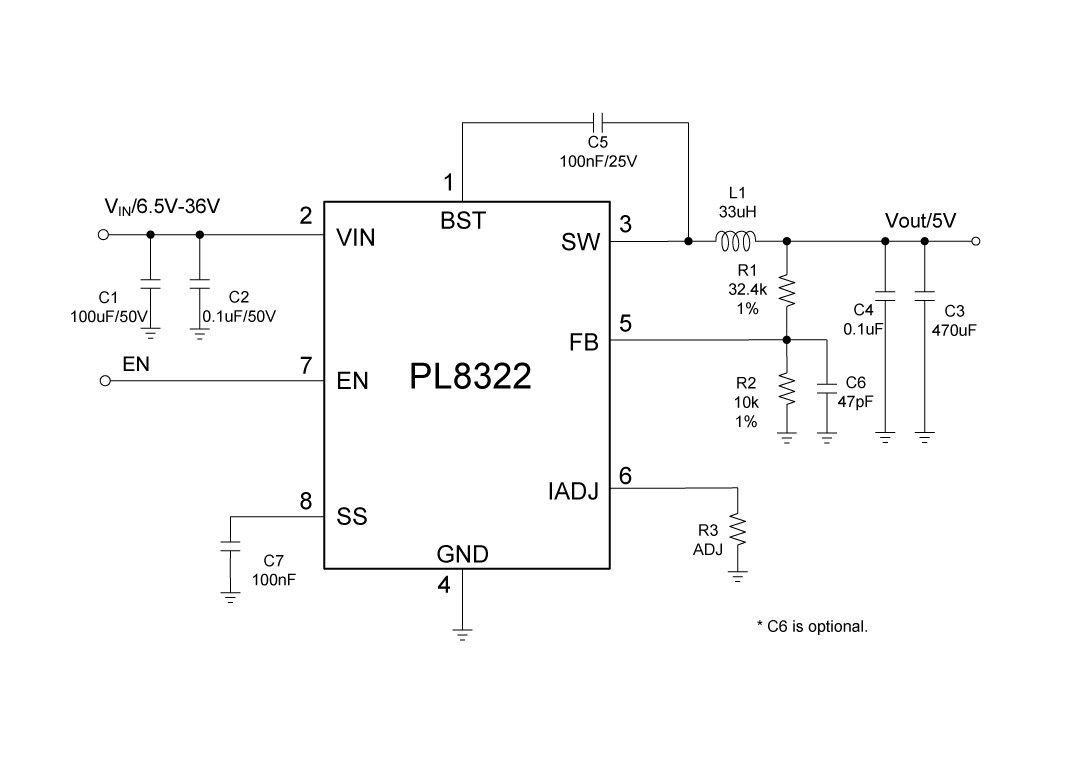

應用原理圖

﹏﹏﹏﹏﹏﹏﹏﹏﹋﹋﹋﹋﹋﹋﹋﹏﹏﹏﹏﹏﹏﹏﹏
