在電源管理設計中，工程師經常需要尋找性能更優的替代方案。SL3075作為一款寬輸入電壓范圍的同步降壓轉換器，相比LMR14030(40V/3.5A)展現出顯著優勢：
輸入電壓范圍：SL3075(4.5-65V) vs LMR14030(40V)輸出電流能力：SL3075(5A) vs LMR14030(3.5A)導通電阻：SL3075集成90mΩ高端MOSFET工作頻率：SL3075可編程100kHz-2MHz靜態電流：SL3075僅125μA輕載時效率更高SL3075的核心技術優勢1. 突破性的寬電壓輸入范圍
SL3075的4.5-65V輸入范圍使其成為工業電源系統的理想選擇，能夠輕松應對：
12V/24V/48V工業及通信電源系統工業自動化和電機控制應用汽車電子系統電源高壓電源轉換場景
這一特性使SL3075比LMR14030(40V上限)更適合高電壓波動環境。
2. 高效率電源轉換技術
SL3075采用多項創新技術確保高效轉換：
峰值電流模式控制：精確調節輸出，優化動態響應脈沖跳躍調制(PSM)：輕載時自動進入PSM模式，效率提升顯著低靜態電流設計：僅125μA，減少待機功耗低導通電阻：集成90mΩ高端MOSFET降低傳導損耗3. 靈活的頻率編程能力
SL3075允許通過外部電阻設置100kHz至2MHz的開關頻率，相比固定頻率方案具有以下優勢：
可優化EMI性能允許使用更小尺寸的電感和電容適應不同應用場景的效率需求計算公式：FSW(KHZ)=75000/RRT(KΩ)^0.94關鍵電路設計指南輸出電壓設置

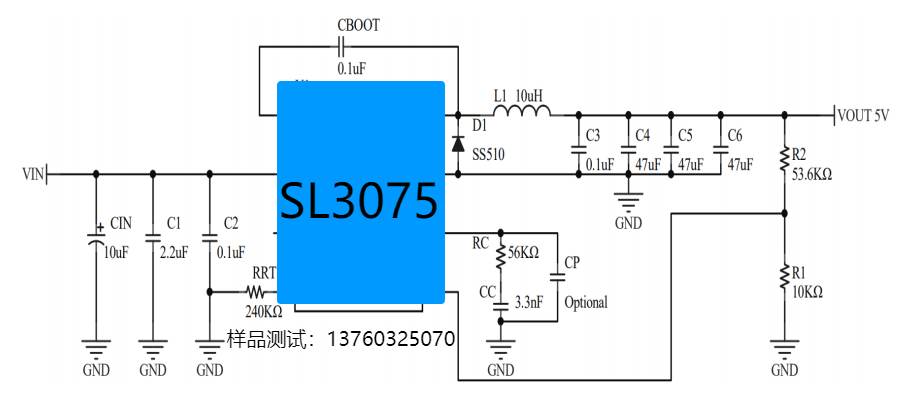

SL3075通過簡單電阻分壓器設置輸出電壓：
textCopy CodeVOUT = VFB × (1 + R2/R1)
其中VFB為0.8V(典型值)，常用配置：
2.5V輸出：R1=10kΩ, R2=21.5kΩ3.3V輸出：R1=10kΩ, R2=31.6kΩ5V輸出：R1=10kΩ, R2=53.6kΩ12V輸出：R1=10kΩ, R2=140kΩ外圍元件選擇
電感選擇：計算峰值電流和紋波電流確保電感飽和電流足夠：
textCopy CodeIL_PP = (VIN - VOUT) × VOUT / (L × FSW × VIN)IL_PK = IOUT + IL_PP/2IL_RMS = √(IOUT² + IL_PP²/12)
輸出電容：建議使用低ESR陶瓷電容，RMS電流能力需滿足：
textCopy CodeICOUT_RMS = (VIN - VOUT) × VOUT / (√12 × FSW × VIN × L)
輸入電容：需要0.1μF去耦電容和≥10μF的儲能電容，耐壓需高于最大輸入電壓。
保護功能與可靠性設計
SL3075集成了全面的保護功能，確保系統安全：
逐周期電流限制：防止過流損壞熱關斷保護：結溫超過165°C自動關閉輸出過壓保護：防止輸出電壓異常升高輸入欠壓鎖定：輸入低于4.15V時自動關閉頻率折返保護：短路時自動降低頻率減少應力實際應用中的設計技巧
PCB布局建議：
輸入/輸出電容盡量靠近芯片放置電源走線短而寬，特別是SW節點反饋?zhàn)呔€遠離電感和SW等噪聲源
低電壓差工作模式：
當VIN接近VOUT時自動進入LDO模式最小導通時間僅120ns，支持極低占空比輸出電壓可緊密跟蹤輸入電壓變化
軟啟動設計：
內置2.5ms軟啟動，防止浪涌電流支持預偏置輸出啟動，避免反向電流結論：為什么選擇SL3075替代LMR14030
SL3075憑借其更寬的輸入電壓范圍(65V vs 40V)、更高的輸出電流(5A vs 3.5A)、更先進的效率優化技術(PSM模式)以及更靈活的頻率編程能力，成為LMR14030的理想升級方案。特別適合需要更高輸入電壓余量、更大輸出電流或更高效率要求的應用場景。
對于工程師而言，SL3075不僅提供了性能提升，還通過集成多種保護功能和外部補償靈活性，簡化了設計復雜度，縮短了產品開發周期，是工業電源設計的優選解決方案。
