RS232和RS485接口五大區別簡述

RS232與RS485一直是弱電常見的接口，因為接口很類似很多人都不知道他們之前有什么區別，所以今天就讓成都億佰特電子科技有限公司的小編來為我們講解一下。

一、接口的物理結構

1、RS232接口：RS232是計算機常用的通訊接口，通常RS232接口是以9個引腳（DB-9）或者是25個引腳（DB-25）的形態出現，一般的個人計算機上都會有兩組RS232接口，分別是COM1和COM2.

連接器使用的型號為DB-25的25個引腳的插座頭。一些設備與PC機鏈接的RS232接口，因為不使用對方的傳送控制信號，只需要三條接口線，即“發送數據”、“接受數據”和“信號地”。所以DB-9的9個引腳的插頭座，傳輸線采用屏蔽雙絞線。

2、RS485接口：RS485沒有具體的物理形狀，根據工程的實際情況來采用接口的形狀。

二、接口的電子特性

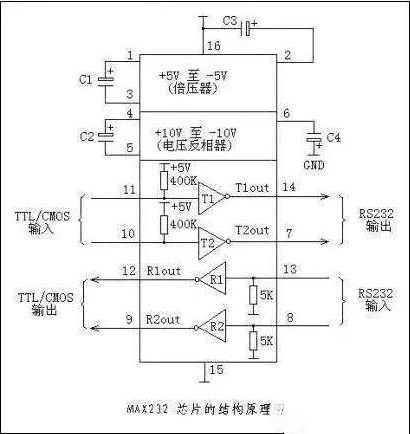

1、RS232：傳輸電平信號。接口的信號電平值較高(信號“1”為“-3V至-15V”,信號“0”為“3至15V”)，易損壞接口電路的芯片，又因為與TTL電平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用電平轉換電路方能與TTL電路連接。另外抗干擾能力差。

2、RS485：傳輸差分信號。邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。

三、通訊距離長短

1、RS232：RS232傳輸距離有限，最大傳輸距離標準值為15米，且只能點對點通訊，最大傳輸速率最大為20kB/s。

2、RS485：RS485最大無線傳輸距離為1200米。最大傳輸速率為10Mbps，在100Kb/S的傳輸速率下，才可以達到最大的通信距離。采用阻抗匹配、低衰減的專用電纜可以達到1800米！超過1200米，可加中繼器（最多8只），這樣傳輸距離接近10Km。

四、能否支持多點通訊

RS232：RS232接口在總線上只允許連接1個收發器，不能支持多站收發能力，所以只能點對點通信，不支持多點通訊。RS485：RS485接口在總線上是允許連接多達128個收發器。即具有多站通訊能力，這樣用戶可以利用單一的RS485接口方便地建立起設備網絡。

五、通訊線的差別

RS232：可以采用三芯雙絞線、三芯屏蔽線等。RS485：可以采用兩芯雙絞線、兩芯屏蔽線等。

在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485 & CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485 & CAN）一對18AWG）。
