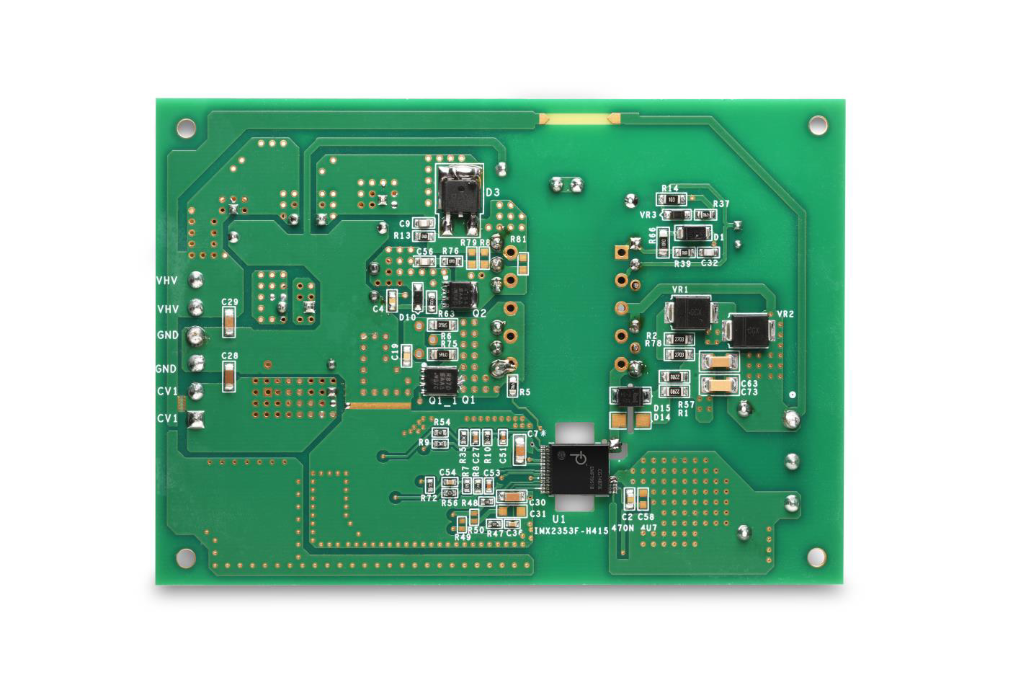

今天想跟大家分享一個我最近學習的電源設計項目——基于InnoMux2-EP芯片的60W雙輸出反激式轉換器。這個設計真的太實用了，特別適合工業設備和家電應用！
設計亮點
這款電源轉換器最吸引我的地方是它的單級轉換架構，可以同時提供兩組獨立穩壓輸出：5V/2.5A和24V/2A。輸入電壓范圍超級寬，從70VDC到1000VDC都能工作，在800VDC輸入時效率超過90%！
最讓我驚喜的是它采用了1700V PowiGaN™主開關管和同步整流技術，實現了零電壓開關(ZVS)，大大降低了開關損耗。而且在整個輸入電壓和負載范圍內都能保持高效率，輸出電壓調節精度優于±1%。
實際應用體驗
我在實驗室測試時發現：
滿載效率在300-1000VDC輸入范圍內都能保持在90%左右輸出紋波電壓控制得很好：5V輸出約60mV，24V輸出約350mV負載瞬態響應快速，5V輸出的過沖僅約3.5%
熱性能表現也很出色，即使在1000VDC輸入滿載60W工作時，最熱的CVHV二極管溫度也只有91.4°C，完全不需要額外散熱器。
為什么推薦這個設計？

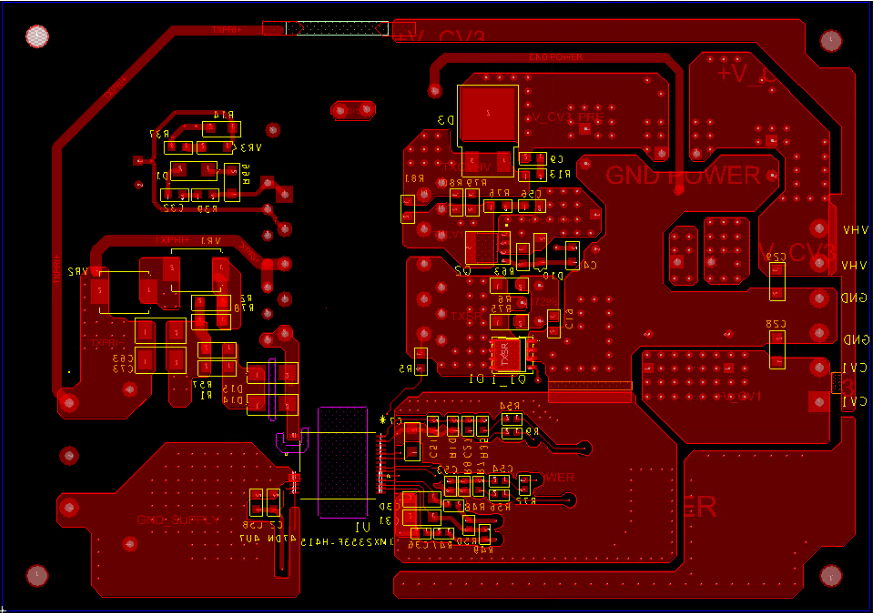

超高集成度：采用InnoMux2-EP IMX2353F-H415芯片，簡化了設計安全可靠：內置過壓保護、精確熱保護等功能體積小巧：PCB布局緊湊，適合空間受限的應用成本效益高：無需額外散熱裝置
