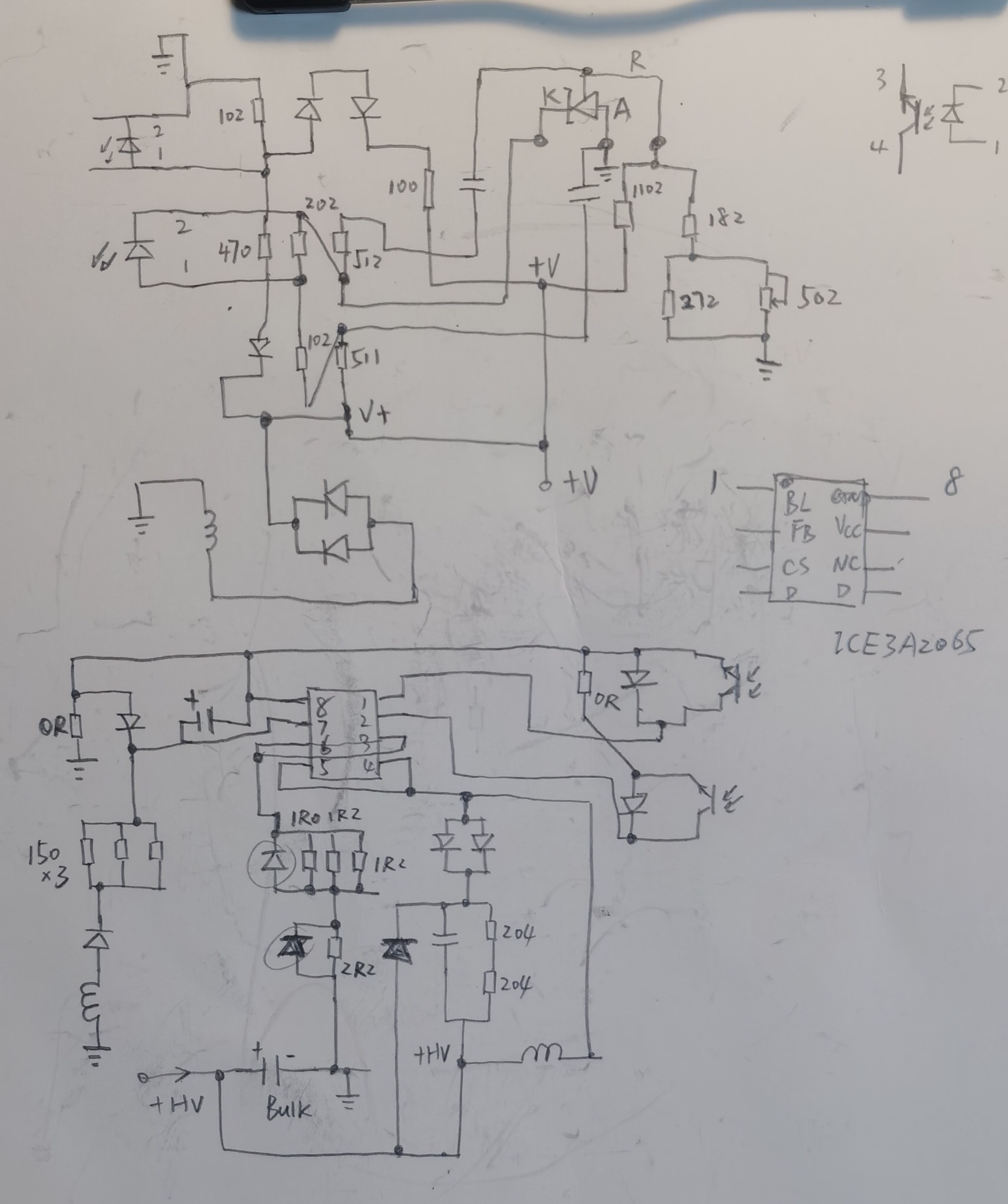

維修一個TDK的電源,圖我抄出來了,上面一組光偶是到芯片的latch,下面一組光耦是到芯片的FB。
拿來時是芯片的3、4腳炸飛了,測量了一圈圖上的電阻和二極管都沒什么可疑的,光耦也測了沒問題,拆下芯片時,大電容有311V,
換了個芯片上電還是炸這兩腿,求大神分析!~
