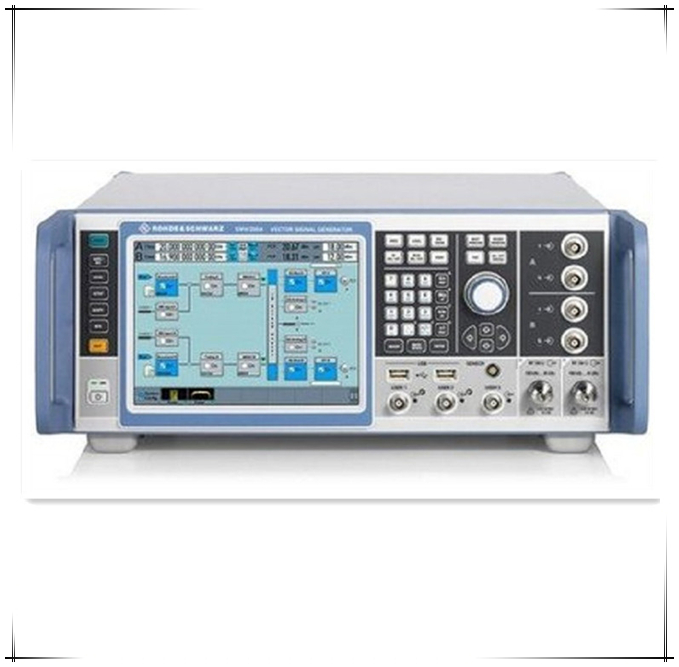

羅德與施瓦茨SMW200A矢量信號發生器

主要特點

頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz

可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）

通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀

具有八個信號源以及 32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用

采用模塊化體系架構，以便更好地適應各種應用

描述

SMW200A 是一種矢量信號發生器，適用于嚴苛的應用。 得益于靈活性、性能以及直觀化操作，這款矢量信號發生器可用于生成復雜的高質量數字調制信號。SMW200A 是一款數字調制信號發生器，適用于新型寬帶通信系統的開發、3G 和 4G 及 5G基站的驗證或航空航天和國防工業應用。內部基帶高達 2 GHz 的 I Q 調制帶寬滿足第四代及第五代標準（5G、LTE Advanced 及 IEEE 802 11ac ad），SMW200A 是為滿足未來需求而設計的。



主要特點

滿足您的所有要求

 頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz

可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）

通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀

具有八個信號源以及32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用

采用模塊化體系架構，以便更好地適應手頭上的應用

簡化設置

 輕松生成復雜信號

在兩個具有實時編碼器及 ARB 的內部基帶模塊上，有八個基帶發生器

內部數字增加基帶信號，即便存在頻率及電平偏移

寬帶基帶及矢量信號發生器集于一體

支持所有重要的數字標準，比如 5G 候選空中接口、LTE（最高第 12 版）、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad

不需要符合數字標準的單獨的 PC 軟件

生成適用于模塊、接收機及 DFS 測試的雷達信號場景

LTE 及 3GPP 測試用例向導，譚S 135-1007-5188便于根據 3GPP TS 25.141 或 3GPP TS 36.141 輕松進行基站一致性測試

包絡跟蹤及 AM/AM、AM/φM 預失真選件，用于充分測試和驗證 ET 調制器芯片組

將現實帶到實驗室

可選集成式衰落模擬器，用于在 160  MHz 的帶寬下進行通道仿真

所有重要的衰落場景均已預設

安裝四個衰落模塊，提供多達 32 個“邏輯”衰減器

使用單個儀器實施所有重要的 MIMO 衰落場景，比如 2×2、3×3、4×4、8×4 及 4×8

支持復雜的應用，比如雙載波 HSPA、LTE 載波聚合以及 MIMO 和多用戶 LTE）

R&S®SGT100A 信號發生器模塊，以提供八個射頻通道

優化設備

高信號質量，有助于在頻譜和調制測量中確保高精確度

內部基帶 2 GHz I/Q 調制帶寬（射頻帶寬）

在 2 GHz 帶寬內，調制頻率響應為 <0.4 dB（測量值）

高端脈沖調制，開關比為 > 80 dB 以及上升/下降時間為

優秀的頻譜純度（在 1 GHz、20 kHz 偏置下，SSB 相位噪聲通常為 –139 dBc）

相位相參選項，比如用于波束賦形應用

3 GHz、6 GHz 及 12.75 GHz 射頻通道（帶電子衰減器）

加快開發

直觀化操作概念以及智能幫助功能，幫助用戶很快取得成功

關鍵操作元素框圖，直觀呈現信號流

自適應 GUI，提供簡單及復雜場景的概覽

圖形化信號監控，幾乎覆蓋信號流中的每個點

提供完整用戶文件的上下文有關在線幫助系統

SCPI 宏記錄器及代碼發生器，用于通過手動操作步驟生成可執行的遠程控制代碼（比如，針對 MATLAB®、CVI 等）

根據您的需求不斷改進

儀器定制化，以適應幾乎所有的應用

便于改造基帶模塊的先進插件系統，無需重新校準儀器

可隨時進行軟件升級，只需通過密鑰單快速激活
