采用 InnoSwitchTM3-AQ INN3977CQ 的 30 W電源

INN3977CQ產品概述

集成 750 V MOSFET、FluxLink™ 磁感隔離反饋、次級側同步整流驅動的車規級反激式準諧振 IC（InSOP-24D 封裝，-40 °C~150 °C 工作）[^2^]。• 支持次級側精準恒壓/恒流控制，省去光耦，具備輸入過欠壓、輸出過壓/過流、短路及過溫關斷等保護功能。

關鍵特性如下：

高集成度：集成了 750V PowiGaN™（氮化鎵）開關管、同步整流控制器和次級側控制，無需光耦。高效率：采用準諧振（QR）開關技術，效率可達 90% 以上。寬輸入電壓范圍：支持 30V 至 550V 的直流輸入，適合汽車電池（12V/24V/48V）和工業電源。高精度輸出：±3% 的電壓/電流精度，支持恒壓（CV）和恒流（CC）模式。安全認證：符合 AEC-Q100 汽車級認證，滿足 ISO 26262 功能安全要求。保護功能：過壓保護（OVP）、過流保護（OCP）、過熱保護（OTP）等。

典型的應用場景

汽車電子：電動汽車（EV/HEV）車載充電器（OBC）的輔助電源電池管理系統（BMS）供電信息娛樂系統、儀表盤電源48V 輕混系統 DC-DC 轉換器提供隔離電源

工業應用：工業自動化PLC、傳感器、通信模塊的隔離電源電網設備：智能電表、光伏逆變器的輔助電源。

該款供電電源的電路和線路板介紹如下：

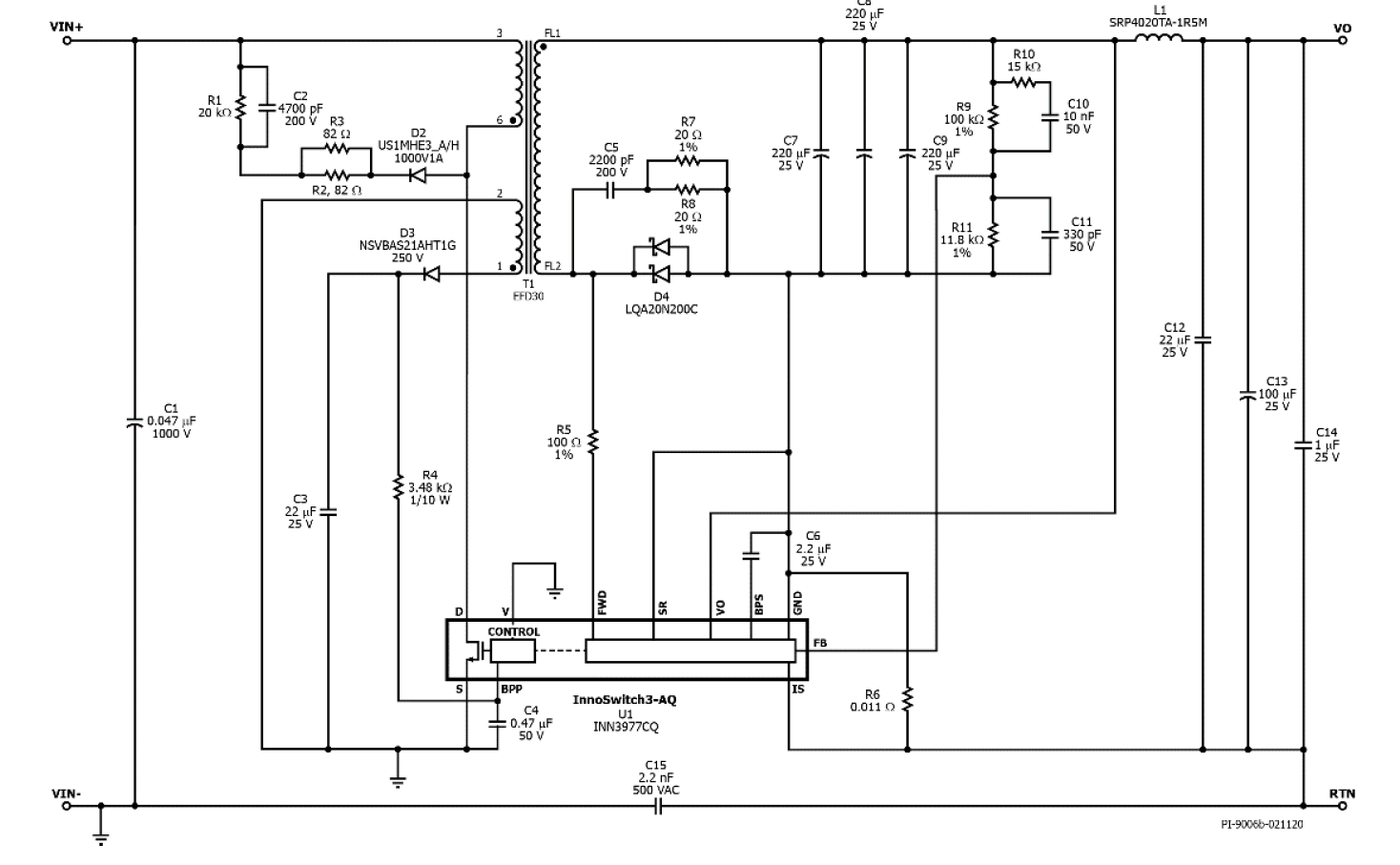

電路原理圖：

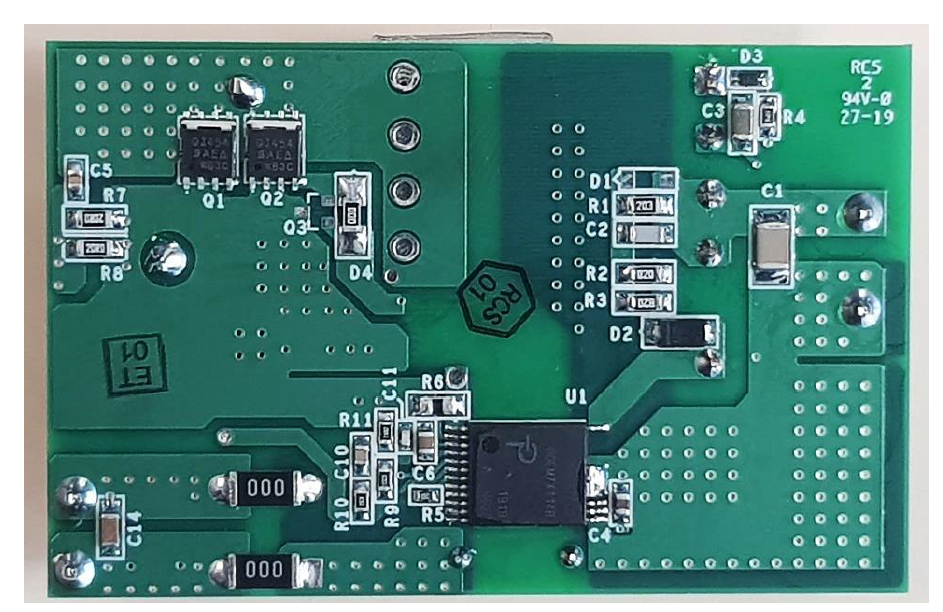

電路PCB：

INN3977CQ 這款電源的性價比超級高，值得推薦使用。電源轉換效率達到了98%，功耗很低，同時元器件用量較少，適合廣發用戶使用。

對于這款設計憑借氮化鎵技術和高集成度，非常適合對效率、尺寸和可靠性要求嚴苛的汽車及工業應用，能顯著降低系統復雜性和成本。

請大家點評！
