大家好，我是磚一談芯。

今天給大家分享一道硬件筆試題。

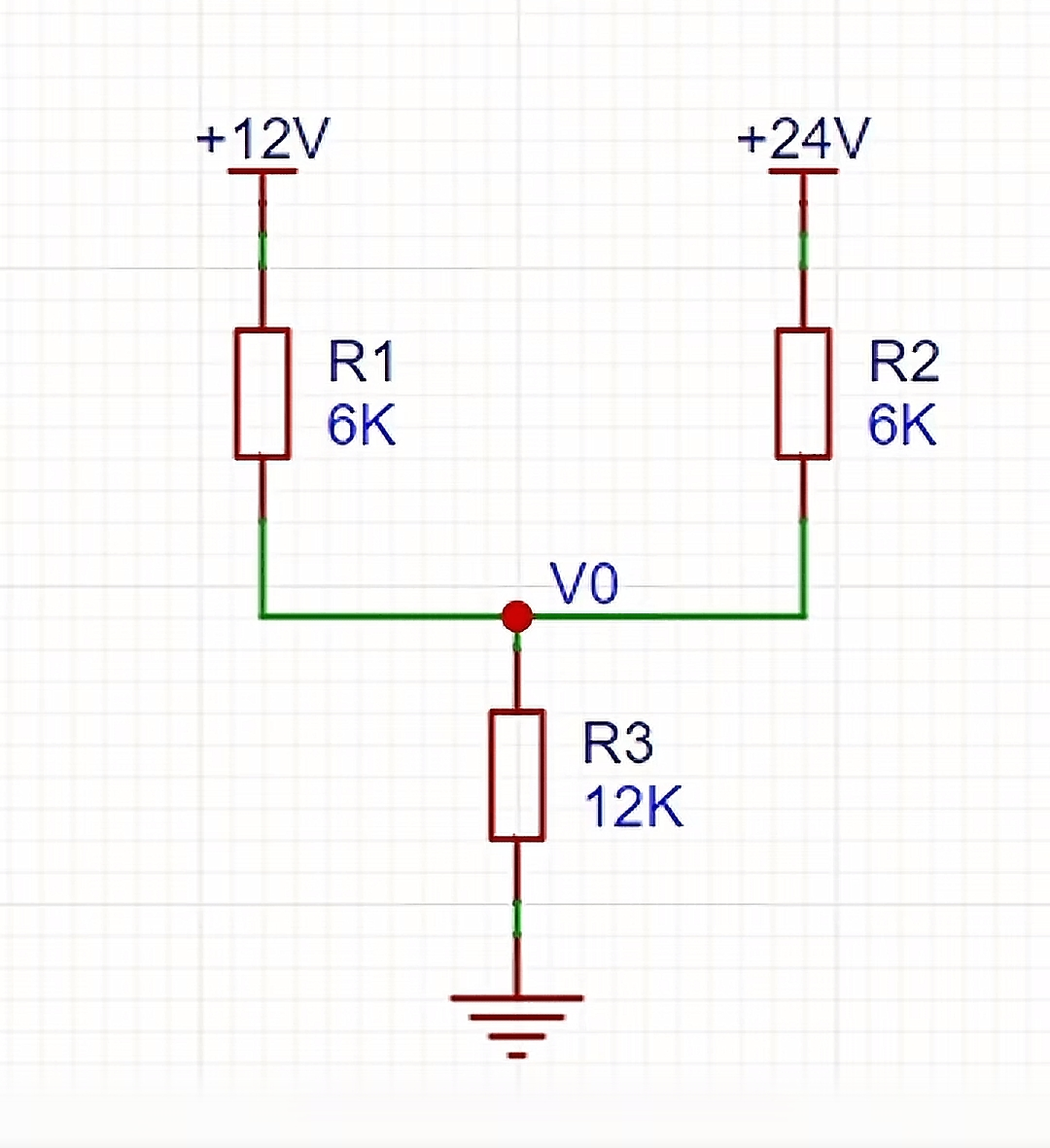

求輸出電壓Vo等于多少？

乍一看，純電阻電路，那歐姆定律能直接解決嗎？

不能，歐姆定律只針對獨立的封閉回路中，沒有其他電路干擾的情況下可以使用，這里是有兩個電壓源，不能撇了一部分再去算另一部分，不論是12V還是24V。都會有電流流向地。

我們可以用基爾霍夫電流定律去解答。

首先熟悉一下基爾霍夫電流定律，英文名KCL，流入任意節點的電流和等于流出該節點的電流和。

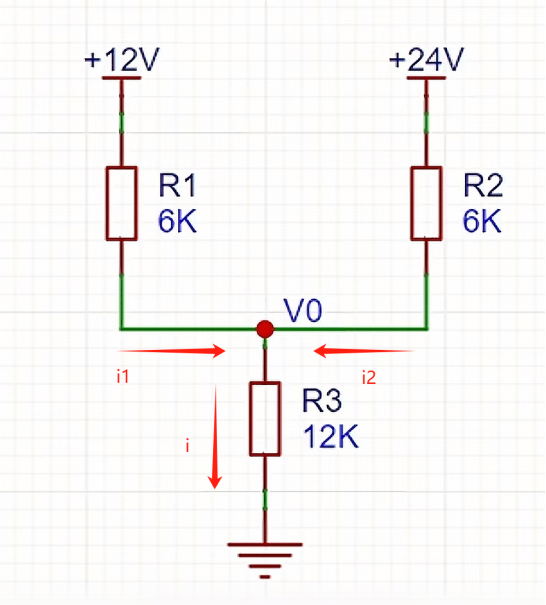

對電流定義方向如下圖，流經12V的電流定義為i1,，24V方向電流為i2，流向地的電流為i

由基爾霍夫電流定律可知，i1+i2=i

代入i1+i2=i，可知
