目前AC/DC電源在適配器和快充應用中，由于AHB拓?fù)洌渚哂蠰LC拓?fù)鋃VS和ZCS的優勢，同時也具備反激拓?fù)涞膶捿敵龇秶膬?yōu)勢，所以在150-240W 功率等級范圍內常常采用AHB拓?fù)洹Ｄ壳熬W(wǎng)絡上對該拓?fù)涞脑敿?xì)介紹并不多，這里準備開源一款基于AHB拓?fù)涞?50W AC/DC電源，供大家參考，如有不對的地方也歡迎大家?guī)兔χ刚?/div>

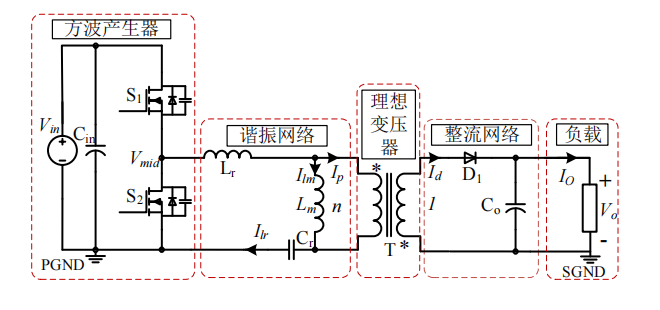

整個變換器劃分為方波產生器、諧振網路、理想變壓器、整流網絡、和負載五個部分，其中
開關 S1 和開關 S2 不對稱工作，組成方波產生器。諧振電感 Lr、磁化電感 Lm、
鉗位電容 Cr 組成諧振網絡這類似于 LLC 轉換器
在穩態運行時，一個開關周期存在6種工作狀態，在分析前向做以下定義
1.輸出電壓恒定
2.諧振電感為變壓器漏感，且遠小于勵磁電感
3.忽略開關的功率損耗
4.S1 和 S2 的導通時間分別為 D*Ts 和(1-D)*Ts，其中 D 是 S1 的占空比，Ts 是
開關周期。在穩態分析中，死區時間被忽略。
其關鍵波形如下圖

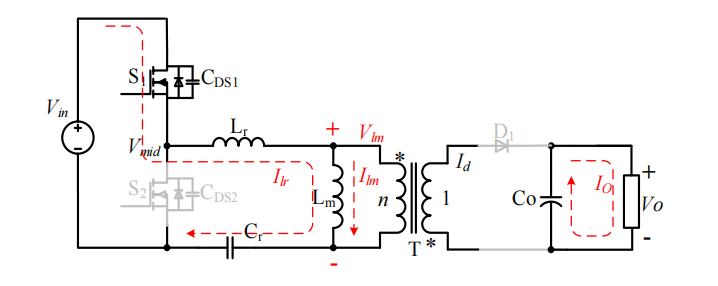

第 1 階段[t0~t1]：
當開關 S1 導通時，新的開關周期在時刻 t=t0開始。在子間隔[t0-t1]期間，ILm和 ILr 線性增加，直到 t1 時刻達到最大值 S1 關閉，這一階段結束。

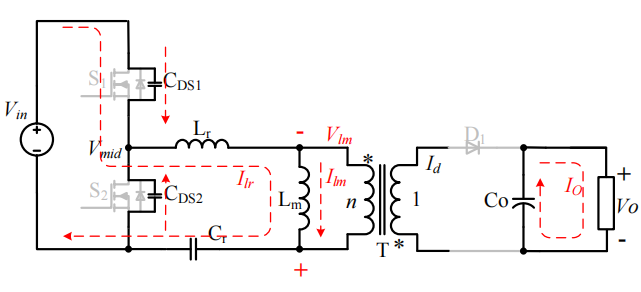

第 2 階段[t1~t2]：
當 t = t1 時，S1 開關關閉。在子區間[t1-t2]，開關管 S2 寄生電容電壓 VDS2 等于橋臂中點電壓 Vmind從 Vin到 0 呈線性下降，而電壓 VDS1從 0 到 Vin呈線性增加，此時電壓 VLm 為負，即變壓器二次電壓為正，但低于輸出電壓 Vo。因此，二次側整流器不導電。

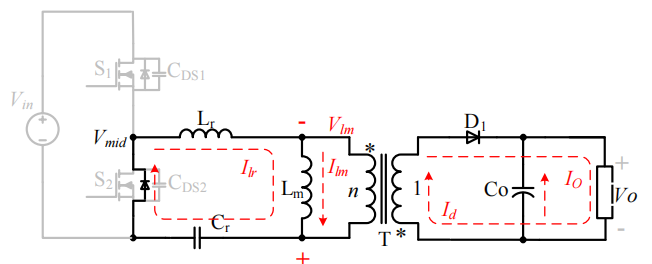

第 3 階段[t2~t3]：
在 t = t2 時刻，開關 S2的體二極管開始導通。在子區間[t2~t3]，電壓 VCr 略有升高，導致變壓器二次電壓升高，但仍小于輸出電壓 Vo，二次側整流器不導電。
在 t = t3 時刻，變壓器二次電壓增大到輸出電壓 Vo，二次側整流開始傳導。因此，變壓器一次電壓為 VLm = -NVo。

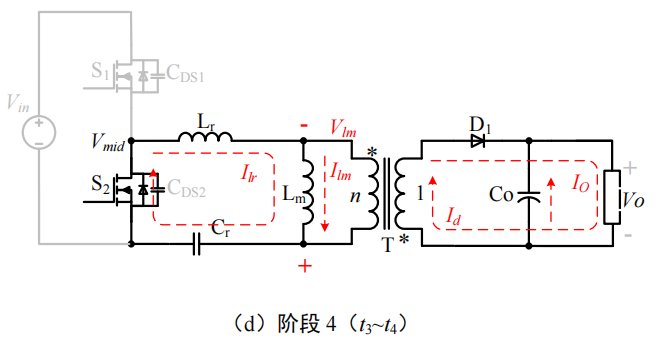

第 4 階段[t3~t4]：
在子區間[t3~t4]，Cr 和 Lr 之間發生諧振，在這種模式下輸出整流器二極管電流 Id 與變壓器匝比 n 的乘積反映出 ILm 和 ILr 之間的差值。

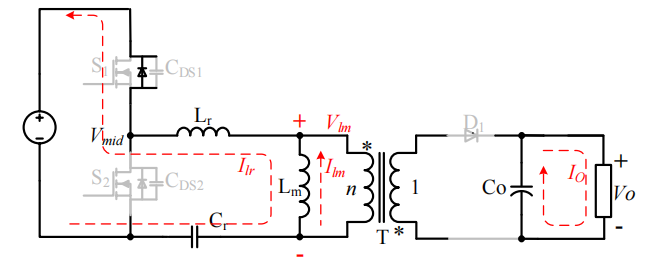

第 5 階段[t4~t5]：
在 t = t4 瞬間，S2 開關 ZVS 導通。在子區間[t4~t5]，諧振電感電流 iLr 和諧振電容電壓 vCr 的波形服從諧振頻率和諧振阻抗特性。在 t = t5 時刻，二次側整流器電流降至零，整流二極管 ZCS 關斷。因此，t = t5 時，iLr = iLm。同時當 t = t5 時 S2開關關閉。

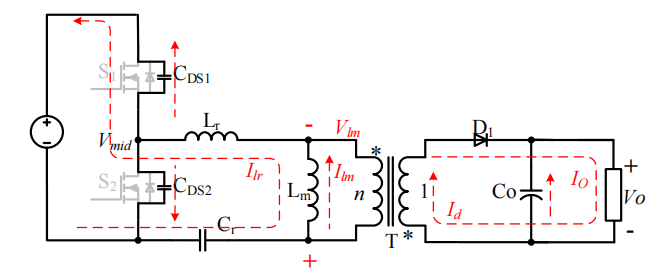

第 6 階段[t5~t7]：
在子區間[t5~t6]，電壓 Vmind=VDS2 從 0 到 Vin 呈線性增加，而電壓 VDS1 從 Vin 到 0 呈線性下降。在 t = t6時刻，開關 S1 的體二極管開始導通。t = t6 后不久，在 t = t7 瞬間，開關 S1 ZVS 導通，自此一個開關周期從新開
始
