Q2干什么?
42V輸出還是老老實實用輔助電源.431受不了

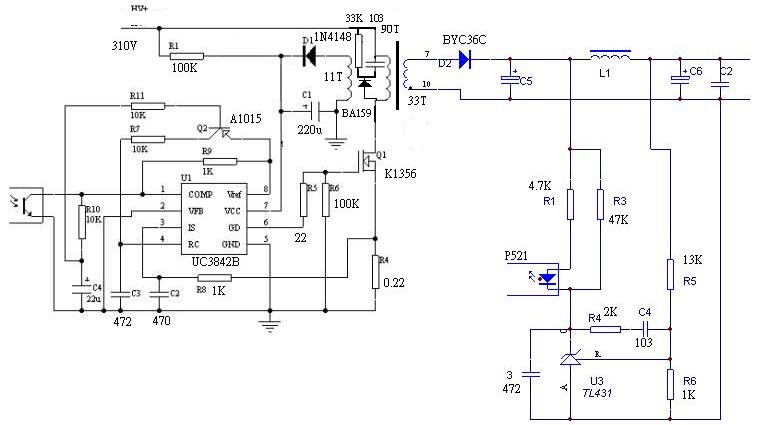

Q2是參考http://bbs.dianyuan.com/topic/2869 第3個電路,我原來設計的輸出是35v,但輸出由5-40v

典型的打嗝狀態.3842沒有輔助電源,高壓通過大電阻無法提供3842正常工作的電流,只能負責啟動.
外加電源電壓多少?至少需要17V,3842才能啟動.
輔助電源用4148比較危險.

我原來外加18v,沒有輸出.今天試了加21v,有輸出,原來的問題消失了,但發現另一問題
開始輸出電壓約4xV,不用一秒就下降到15-13v,接著便緩慢下降到12-11v
電路不能帶載,接上負載后變壓器有聲音,負載只在開機約一秒時有動作
以前見過你很多用uc384x作的電源,不知能否給我幾張圖我參考.功率不重要

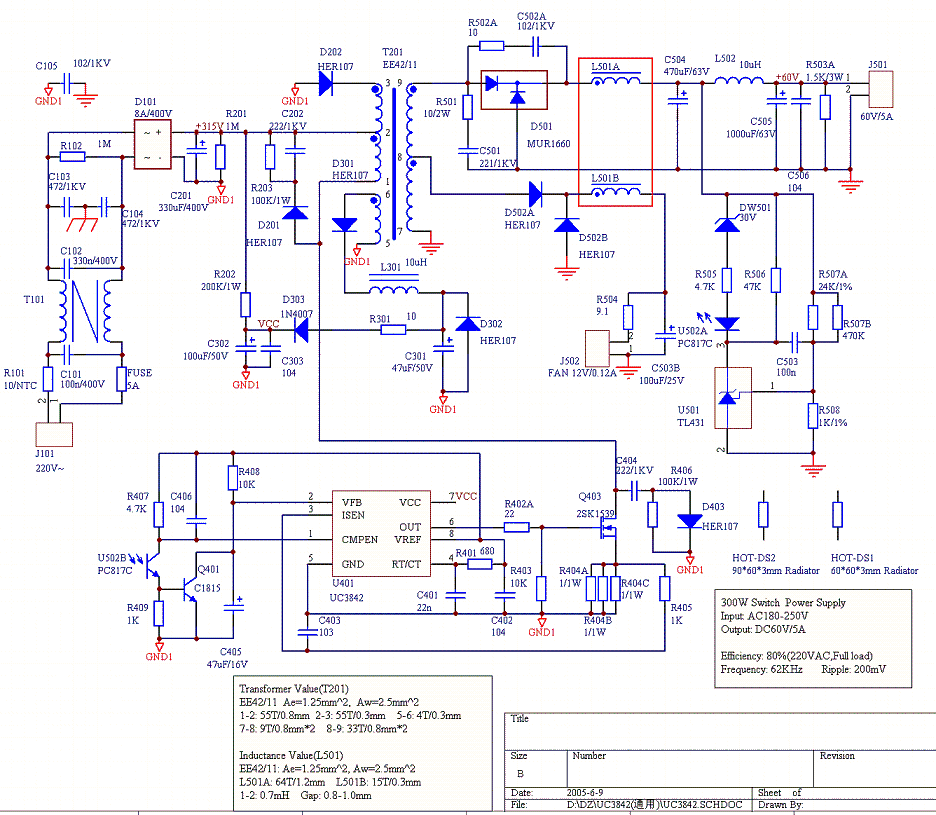

我只做過一個3842的電源,只是問題很多,請教了一些大蝦級的人物.下面是我的電路,能夠工作,只是沒有過多地測試,如果僅僅要求能夠工作,這個還可以,但是關于EMI、PFC等沒測過.功能:
1、過流保護大約在輸出7A(220V交流輸入)
2、有短路開機保護
3、有軟啟動
4、沒有超壓保護,有一定的欠壓保護功能
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118881948.gif');}" onmousewheel="return imgzoom(this);">
制作經驗:
1、頻率選擇60-80KHz為宜,不宜太高,否則變壓器、MOS發熱嚴重;
2、3842的8、3腳的電容盡量靠近5腳;
3、3842的1腳的電容盡量靠近8腳;
4、MOS的S腳的限流電阻必須是無感電阻;
5、輸出電感發熱較大,應放置在通風良好的地方;
6、MOS的D、S的RCD應根據實際電路取值,需要仔細調試.

請問R503A是不是把電容放電??
計算頻率是1.8/RTCT,但我怎樣也算不出62k,請問為何?
從你的經驗看來,布線很重要,不知能否提供pcb圖,沒有也不要緊

R503是假負載,有的時候,如果用3845的話,開關頻率則是1．8/RTCT的一半．其實38**系列的IC很好用,對布線要求也不如RCC的嚴格．只要按照電源的常規來做的話,一般不會出什么很大的狀況．

***
