漁公進

我那機子總算成功
了.不過現在又有
求于你,我中午進
城,因此想順便買
些元件做Jj,特想你
給我推薦一個簡單
的高頻機圖,好讓
我過下高頻癮.或
者給出上圖的元件
的準確參數給我.
先謝謝

全部回復(15)

只看樓主

正序查看

倒序查看

chyeqcyq

LV.2

2009-03-12 08:41

頂到漁公進

回復

chyeqcyq

LV.2

2009-03-12 08:41

頂到漁公進

回復

88年的

LV.6

2009-03-12 14:17

http://bbs.dianyuan.com/topic/178721去這個看看,做個超簡單的過過高頻.你那圖不好的.變壓器可以用EE55.IRF3205可以用1到3對(你那圖的話也要EE55才能到300瓦.

回復

漁公鳥

LV.8

2009-03-12 15:52

@chyeqcyq

頂到漁公進

哪個圖的參數?

回復

tanming8

LV.6

2009-03-12 16:15

這個圖不推薦你做,變壓器的工藝要求太高.一個不好燒管燒得你淚汪汪!

回復

tanming8

LV.6

2009-03-12 16:28

@88年的

http://bbs.dianyuan.com/topic/178721去這個看看,做個超簡單的過過高頻.你那圖不好的.變壓器可以用EE55.IRF3205可以用1到3對(你那圖的話也要EE55才能到300瓦.

"你那圖的話也要EE55才能到300瓦."
那倒不一定,我EE40磁芯、初級3*3T,次級60T、3205-4支.輸出串個0.1uf/1200V的電容250W雪白(100W+150W).(頻率200多K)就是不能空載(滿載管子不熱).空載的時候,我的媽呀!空載電壓好高!!變壓器都有魚腥味了(臭氧味).我的變壓器還是侵了絕緣漆的.管子立馬完蛋了.

回復

chyeqcyq

LV.2

2009-03-12 17:49

@漁公鳥

哪個圖的參數?

就是我帖子中的圖.

回復

chyeqcyq

LV.2

2009-03-12 18:09

@tanming8

這個圖不推薦你做,變壓器的工藝要求太高.一個不好燒管燒得你淚汪汪!

那由你的經驗給我推薦一個圖可嗎?

回復

漁公鳥

LV.8

2009-03-12 21:50

@chyeqcyq

就是我帖子中的圖.

這圖中不是有參數?這個電路我沒去搭過,不過聽說功率不小哦.

回復

tanming8

LV.6

2009-03-13 14:38

@chyeqcyq

那由你的經驗給我推薦一個圖可嗎?

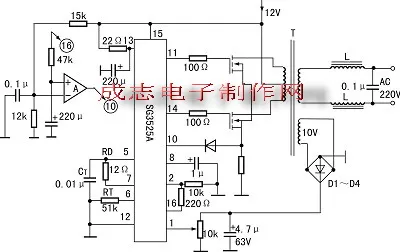

常見的SG3525A的電路就行啊!!MOS最好不要做自激機
借一個別人的圖給你

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3041441236926281.jpg');}" onmousewheel="return imgzoom(this);">

回復

chyeqcyq

LV.2

2009-03-13 14:57

@tanming8

常見的SG3525A的電路就行啊!!MOS最好不要做自激機借一個別人的圖給你[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/3041441236926281.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝你的圖.可是此圖對我來說太復雜了.

回復
