3843驅動并聯的MOS-FET行不行,有圖?
3843驅動并聯的MOS-FET行不行,有圖?
全部回復(25)
正序查看
倒序查看
@gansongbai
不好吧因該有2個r13和diiode分別驅動mos.在r13后面引小電阻r15r16會使兩mosmillor效應相互影響的.

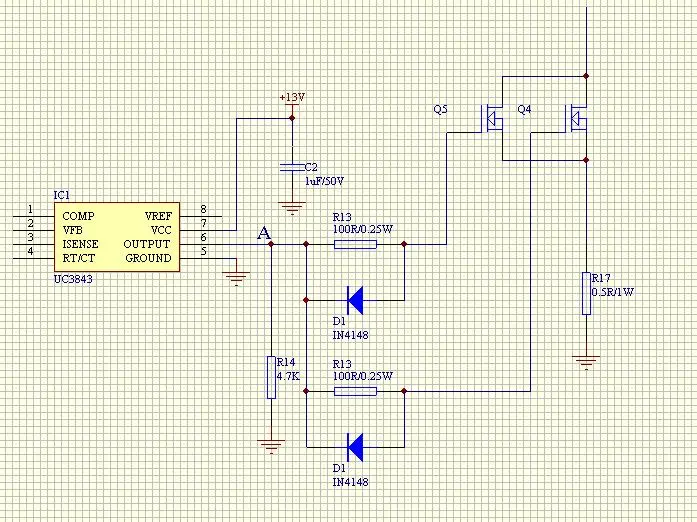

我把電路改了一下見圖.
可是A點的波形不是方波,而是鋸齒波,為什么.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1079491439.jpg');}" onmousewheel="return imgzoom(this);">
可是A點的波形不是方波,而是鋸齒波,為什么.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1079491439.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyhui1976
我把電路改了一下見圖.可是A點的波形不是方波,而是鋸齒波,為什么.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1079491439.jpg');}"onmousewheel="returnimgzoom(this);">
3843的趨動能力不足已應付兩個mos
需另加趨動,鋸齒波就是說明
需另加趨動,鋸齒波就是說明
0
回復
@lyhui1976
我把電路改了一下見圖.可是A點的波形不是方波,而是鋸齒波,為什么.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1079491439.jpg');}"onmousewheel="returnimgzoom(this);">
wow,變鋸齒波了,3843這么爛嗎?超出我得想象!
我認為是電路有搭錯
比如4.7k接地放電電阻可能用成47ohm了.
你想啊,就算mos gs短路,12v電壓加在100ohm電阻上,
也只有0.1A的電流阿,遠遠小于3843規格,怎么會拉成
鋸齒波呢?? 奇怪了!
by the way,3843電源很遠嗎?有104嗎?
我認為是電路有搭錯
比如4.7k接地放電電阻可能用成47ohm了.
你想啊,就算mos gs短路,12v電壓加在100ohm電阻上,
也只有0.1A的電流阿,遠遠小于3843規格,怎么會拉成
鋸齒波呢?? 奇怪了!
by the way,3843電源很遠嗎?有104嗎?
