我做的60W電子變壓器的功率磁環的初級定為140T,雖然在車間規定了線
的標準長度,但還是有一部分的圈數不對,因為沒有檢測半成品,所以要
到成品時才會篩檢出來,非常麻煩,但我又想不出該如何檢測,又快有有
一定的精度,
望哪位做過的DX教教我怎么解決這個問題,不勝感激!
如何檢測電子變壓器功率磁環的圈數是否準確
全部回復(20)
正序查看
倒序查看
@chym
怎么樣的,貴不貴?方不方便自制?
TH200/TH200R變壓器圈數測量儀
被測線圈形狀 內徑>4mm;外徑<120mm;高度<110mm;(特殊要求可定制)
量程方式 自動量程
顯示方式 6位LED
圈數測試范圍 0-30000圈
圈數測試精度 0-500圈±1,>500圈±0.3%
電阻測試范圍 無 100μΩ-20kΩ
電阻測試精度 無 0.2%
傳感器規格 標準
訊響選擇 斷路、相位、靜音可選
尺寸 335mm×320mm×290mm
重量 約6kg
工作溫度,濕度 0℃-40℃,≤90%RH
電源要求 198-242VAC,47.5-52.5Hz
功耗 ≤30VA
被測線圈形狀 內徑>4mm;外徑<120mm;高度<110mm;(特殊要求可定制)
量程方式 自動量程
顯示方式 6位LED
圈數測試范圍 0-30000圈
圈數測試精度 0-500圈±1,>500圈±0.3%
電阻測試范圍 無 100μΩ-20kΩ
電阻測試精度 無 0.2%
傳感器規格 標準
訊響選擇 斷路、相位、靜音可選
尺寸 335mm×320mm×290mm
重量 約6kg
工作溫度,濕度 0℃-40℃,≤90%RH
電源要求 198-242VAC,47.5-52.5Hz
功耗 ≤30VA
0
回復
@changze
這是手工造的其中一個缺陷,,,,還有數量上不去,,,,太慢,,,不準,,,工藝不好,,,大哥,,你是哪的????還有這個辦法???我有十幾臺機器(還在增加當中),,,在加工環形變壓器,,,含初級和次級,,,工藝不錯,,,中山有不少做高檔產品的人都在和我拿這個東東,,,價格也是很不錯的,,,,要不我寄幾個樣品給你試驗一下??????給個地址給我,,,,樣品我送給你,,,快遞費你出,,,
changze
我需要高檔的環形變壓器.
120W,輸出雙繞組,就是12V輸出能出120W,或24V輸出也可出120W,客戶使用時可選12V或24V的鹵素燈.
工作頻率33K.初/次級耐壓4KV.
高度最好小于25MM.
其他的基本同IR2161的那個應用irplhalo1e.
irplhalo1e.pdf
我需要高檔的環形變壓器.
120W,輸出雙繞組,就是12V輸出能出120W,或24V輸出也可出120W,客戶使用時可選12V或24V的鹵素燈.
工作頻率33K.初/次級耐壓4KV.
高度最好小于25MM.
其他的基本同IR2161的那個應用irplhalo1e.
irplhalo1e.pdf
0
回復

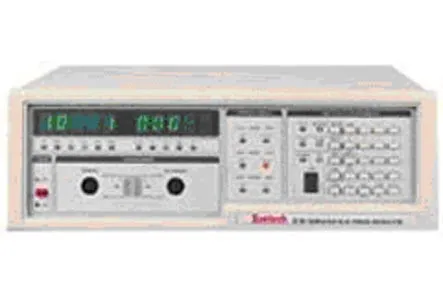

310 圈數相位測試器
主要特色
• 測試頻率: 1 kHz, 15.75 kHz, 20kHz, 50kHz
• 基本量測準確度: 0.5%
• 100組內部儀器設定可供儲存及呼叫
• 20腳掃瞄能力
• 良品/不良品判定
Zentech 310圈數相位測試器,應用于變壓器線圈圈數及相位的測試,無論變壓器制造生產線、變壓器進料檢驗等皆適用,100組內部儀器設定,減少重復設定參數的時間,將是變壓器圈數及相位檢測的最佳儀器.
規 格 表
型號 310
測試參數
(初級圈Np,次級圈Ns)
(初級圈電壓Vp, 次級圈電壓Vs)
(初級圈Np/次級圈Ns, 次級圈Ns/初級圈Np)
測試信號
測試位準 0.1 V ~10 V , ±10%, 0.1 V / step可編程
測試頻率 1 kHz, 15.75 kHz, 20 kHz, 50k Hz
量測顯示范圍
圈數 0.01 ~ 9999.9 圈
基本準確度 ±0.5%
量測速度
快速 5 meas./sec
慢速 2.5 meas./sec
判定方式 良品/不良品判定
顯示器 5 位數LED x 2
儲存/ 呼叫 100 組儀器設定
觸發 自動, 手動
一般規格
操作環境 溫度: 10 ℃~ 40 ℃ 濕度: 10% ~ 90 % RH
消耗功率 最大100 VA.
電源需求 90~125Vac 或190~250Vac 48 Hz ~ 62 Hz
重量 約 8 kg
尺寸(寬×高×深) 405×130×365 mm
訂購信息
Zentech 310 圈數相位測試器
A115001 腳踏開關
A115002 四孔電器接頭
A115004 測試治具(4mm)
A115005 測試治具(3+3.5mm)
A115006 測試治具(3.4mm)
A115007 測試治具(5mm)
A115008 變壓器成品測試盒(7.5-5mm)
A115009 變壓器鐵心測試盒(7.5-5mm)
A115010 匣比相位校正器
W22 038018 跳線(白)
W38 000750 測試線(BNC+五孔電器插頭 1.2m)
W38 000760 測試線(鱷魚夾+五孔電器插座)
W38 000770 測試線(紅色 30cm )
W38 000780 測試線(黑色 30cm )
W38 000790 測試線(紅色 鱷魚夾+香蕉頭60cm )
W38 000800 測試線(黑色 鱷魚夾+香蕉頭60cm )
W38 000810 測試盒與主機連接線(1m)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121683334.jpg');}" onmousewheel="return imgzoom(this);">
主要特色
• 測試頻率: 1 kHz, 15.75 kHz, 20kHz, 50kHz
• 基本量測準確度: 0.5%
• 100組內部儀器設定可供儲存及呼叫
• 20腳掃瞄能力
• 良品/不良品判定
Zentech 310圈數相位測試器,應用于變壓器線圈圈數及相位的測試,無論變壓器制造生產線、變壓器進料檢驗等皆適用,100組內部儀器設定,減少重復設定參數的時間,將是變壓器圈數及相位檢測的最佳儀器.
規 格 表
型號 310
測試參數
(初級圈Np,次級圈Ns)
(初級圈電壓Vp, 次級圈電壓Vs)
(初級圈Np/次級圈Ns, 次級圈Ns/初級圈Np)
測試信號
測試位準 0.1 V ~10 V , ±10%, 0.1 V / step可編程
測試頻率 1 kHz, 15.75 kHz, 20 kHz, 50k Hz
量測顯示范圍
圈數 0.01 ~ 9999.9 圈
基本準確度 ±0.5%
量測速度
快速 5 meas./sec
慢速 2.5 meas./sec
判定方式 良品/不良品判定
顯示器 5 位數LED x 2
儲存/ 呼叫 100 組儀器設定
觸發 自動, 手動
一般規格
操作環境 溫度: 10 ℃~ 40 ℃ 濕度: 10% ~ 90 % RH
消耗功率 最大100 VA.
電源需求 90~125Vac 或190~250Vac 48 Hz ~ 62 Hz
重量 約 8 kg
尺寸(寬×高×深) 405×130×365 mm
訂購信息
Zentech 310 圈數相位測試器
A115001 腳踏開關
A115002 四孔電器接頭
A115004 測試治具(4mm)
A115005 測試治具(3+3.5mm)
A115006 測試治具(3.4mm)
A115007 測試治具(5mm)
A115008 變壓器成品測試盒(7.5-5mm)
A115009 變壓器鐵心測試盒(7.5-5mm)
A115010 匣比相位校正器
W22 038018 跳線(白)
W38 000750 測試線(BNC+五孔電器插頭 1.2m)
W38 000760 測試線(鱷魚夾+五孔電器插座)
W38 000770 測試線(紅色 30cm )
W38 000780 測試線(黑色 30cm )
W38 000790 測試線(紅色 鱷魚夾+香蕉頭60cm )
W38 000800 測試線(黑色 鱷魚夾+香蕉頭60cm )
W38 000810 測試盒與主機連接線(1m)

0
回復
@同行相依
310 圈數相位測試器主要特色•測試頻率: 1 kHz, 15.75 kHz, 20kHz, 50kHz •基本量測準確度: 0.5% •100組內部儀器設定可供儲存及呼叫 •20腳掃瞄能力 •良品/不良品判定Zentech 310圈數相位測試器,應用于變壓器線圈圈數及相位的測試,無論變壓器制造生產線、變壓器進料檢驗等皆適用,100組內部儀器設定,減少重復設定參數的時間,將是變壓器圈數及相位檢測的最佳儀器.規 格 表型號310測試參數 (初級圈Np,次級圈Ns) (初級圈電壓Vp, 次級圈電壓Vs)(初級圈Np/次級圈Ns, 次級圈Ns/初級圈Np)測試信號測試位準0.1 V ~10 V , ±10%, 0.1 V / step可編程測試頻率1 kHz, 15.75 kHz, 20 kHz, 50k Hz 量測顯示范圍圈數0.01 ~ 9999.9 圈基本準確度±0.5% 量測速度快速5 meas./sec慢速2.5 meas./sec判定方式良品/不良品判定 顯示器5 位數LED x 2儲存/ 呼叫100 組儀器設定觸發自動, 手動一般規格操作環境溫度: 10 ℃~ 40 ℃ 濕度: 10% ~ 90 % RH消耗功率最大100 VA.電源需求90~125Vac 或190~250Vac 48 Hz ~ 62 Hz重量約 8 kg尺寸(寬×高×深)405×130×365 mm訂購信息Zentech 310圈數相位測試器A115001腳踏開關A115002四孔電器接頭A115004測試治具(4mm)A115005測試治具(3+3.5mm)A115006測試治具(3.4mm)A115007測試治具(5mm)A115008變壓器成品測試盒(7.5-5mm)A115009變壓器鐵心測試盒(7.5-5mm)A115010匣比相位校正器W22 038018跳線(白)W38 000750測試線(BNC+五孔電器插頭 1.2m)W38 000760測試線(鱷魚夾+五孔電器插座)W38 000770測試線(紅色 30cm )W38 000780測試線(黑色 30cm )W38 000790測試線(紅色 鱷魚夾+香蕉頭60cm )W38 000800測試線(黑色 鱷魚夾+香蕉頭60cm )W38 000810測試盒與主機連接線(1m)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1121683334.jpg');}"onmousewheel="returnimgzoom(this);">
兄弟其這個很簡單,你只要用WAYNE KERR 3245 LCR METER 或WAYNE KERR 3260 LCR METER,其中的Turn Ratio. 而且還可以測電感,及其它很多東西,只不過,儀器有點貴.
0
回復
@同行相依
310 圈數相位測試器主要特色•測試頻率: 1 kHz, 15.75 kHz, 20kHz, 50kHz •基本量測準確度: 0.5% •100組內部儀器設定可供儲存及呼叫 •20腳掃瞄能力 •良品/不良品判定Zentech 310圈數相位測試器,應用于變壓器線圈圈數及相位的測試,無論變壓器制造生產線、變壓器進料檢驗等皆適用,100組內部儀器設定,減少重復設定參數的時間,將是變壓器圈數及相位檢測的最佳儀器.規 格 表型號310測試參數 (初級圈Np,次級圈Ns) (初級圈電壓Vp, 次級圈電壓Vs)(初級圈Np/次級圈Ns, 次級圈Ns/初級圈Np)測試信號測試位準0.1 V ~10 V , ±10%, 0.1 V / step可編程測試頻率1 kHz, 15.75 kHz, 20 kHz, 50k Hz 量測顯示范圍圈數0.01 ~ 9999.9 圈基本準確度±0.5% 量測速度快速5 meas./sec慢速2.5 meas./sec判定方式良品/不良品判定 顯示器5 位數LED x 2儲存/ 呼叫100 組儀器設定觸發自動, 手動一般規格操作環境溫度: 10 ℃~ 40 ℃ 濕度: 10% ~ 90 % RH消耗功率最大100 VA.電源需求90~125Vac 或190~250Vac 48 Hz ~ 62 Hz重量約 8 kg尺寸(寬×高×深)405×130×365 mm訂購信息Zentech 310圈數相位測試器A115001腳踏開關A115002四孔電器接頭A115004測試治具(4mm)A115005測試治具(3+3.5mm)A115006測試治具(3.4mm)A115007測試治具(5mm)A115008變壓器成品測試盒(7.5-5mm)A115009變壓器鐵心測試盒(7.5-5mm)A115010匣比相位校正器W22 038018跳線(白)W38 000750測試線(BNC+五孔電器插頭 1.2m)W38 000760測試線(鱷魚夾+五孔電器插座)W38 000770測試線(紅色 30cm )W38 000780測試線(黑色 30cm )W38 000790測試線(紅色 鱷魚夾+香蕉頭60cm )W38 000800測試線(黑色 鱷魚夾+香蕉頭60cm )W38 000810測試盒與主機連接線(1m)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1121683334.jpg');}"onmousewheel="returnimgzoom(this);">
就是它了.
