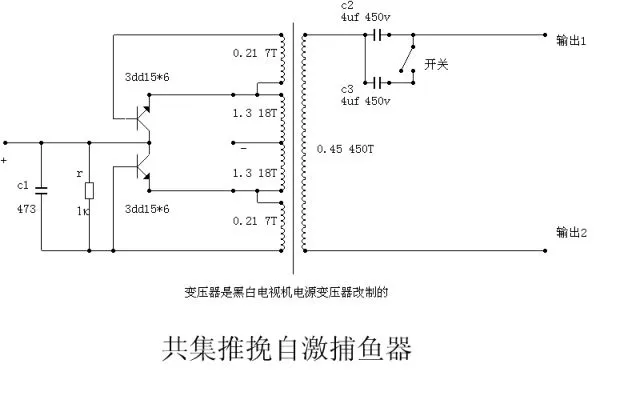

不用這種接法就能工作啊,為何?

調整啟動電阻,另外看下反饋的相位有沒有錯

你可能變壓器繞得不對,初級繞在最里面很難起振,我后來先繞次級450匝再繞初級,然后繞反饋,這樣就好了,注意相位

我也是先繞的次級,初級,反饋,可能是相位搞錯了,在重繞一次試試了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1384761240657312.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1384761240657327.jpg');}" onmousewheel="return imgzoom(this);">

我照這個又重繞了一次,一通電反饋就冒煙,郁悶啊!!!!!!!

多半你把管子的E和B搞錯了.

呵呵,他應該不會的．他又不是新手．仔細看下會找出原因的．就那幾根線

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1384761240753097.jpg');}" onmousewheel="return imgzoom(this);">[i mg] /bbs/u/76/1384761240753110.jpg [/img]

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1384761240753157.jpg');}" onmousewheel="return imgzoom(this);">

終于做好了!但不是用漁工鳥師傅的方法!

電容不錯

恩,兩個十來塊呢,耐壓1000V

各位師傅,我想做個200W麻煩你給個數據和圖紙,謝謝!五一快樂.sjqyfc@126.com

這個圖很容易做啊!重負載啟動性很好,就是空載電流大.如果鐵芯質量不好有5-6A,好點的鐵心也有3-4A,要注意的是反饋線圈的相位!如果接好不起振只要把反饋線圈換一下邊就可以了!但不要只換一頭,要把線圈的兩頭都一起互換!
漁公的這個數據頻率有點高,有300-400HZ,浮魚效果不好,把初級改成21+21,反饋9+9,次級500,浮魚效果要好一點!
