24VDC輸入
開環帶載200W燈泡

變壓器初級6T+6T 0.2銅皮;次級0.7mm雙線70T
繞法次36T 初級6T+6T 次級17T 初級6T+6T 次級17T
ETD49磁芯

3525+IRF3808 二對推挽輸出

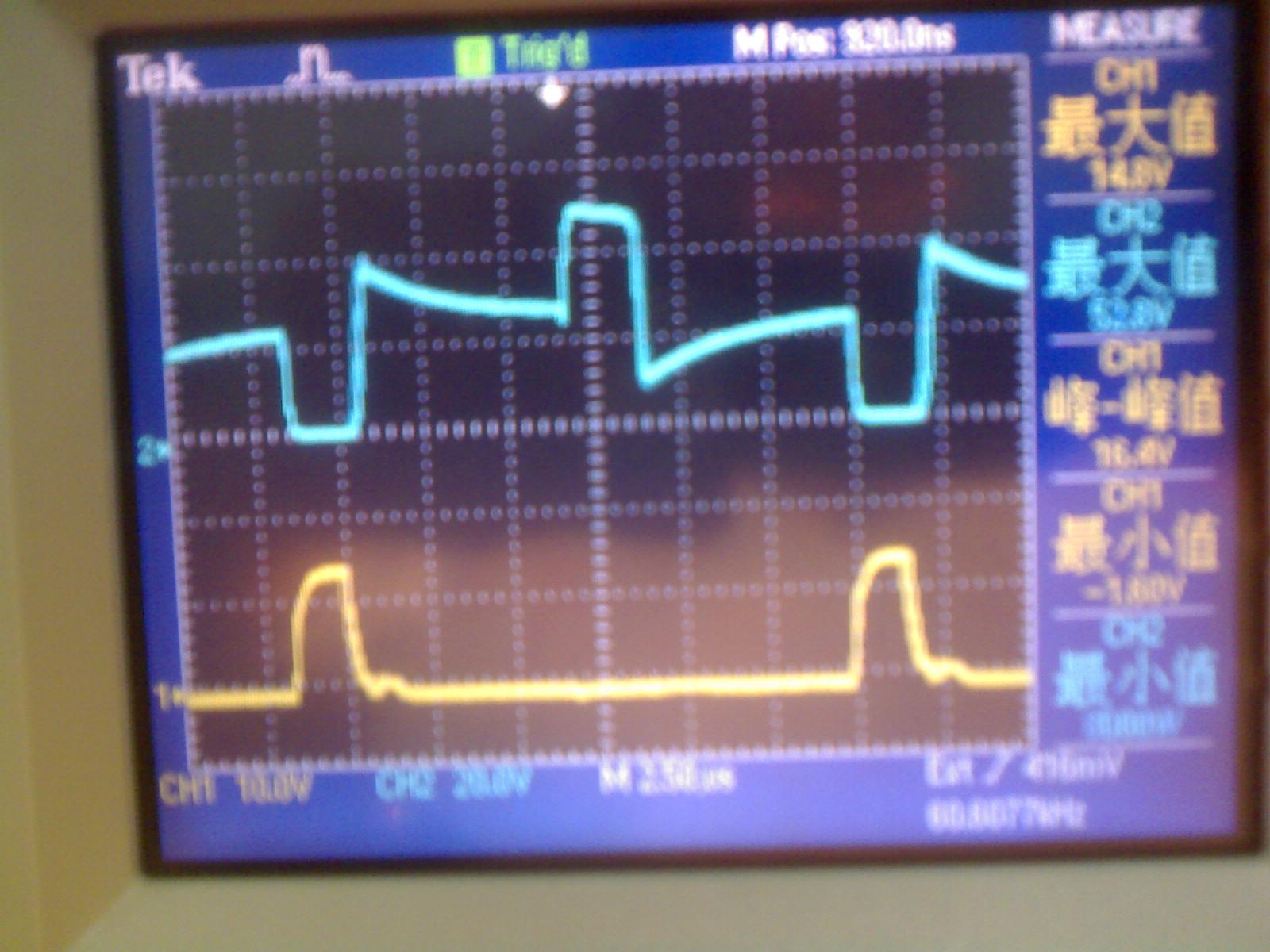

變壓器,MOS一分鐘后發熱嚴重

占空比小了些吧
3525  RD多少

現在是開環調試,占空比調的較小,帶的負載只是一個200W燈泡,準備做500-600W的.

驅動波型不陡,加了推動嗎?柵極電阻是否太大?

請先把占空比調在40%左右  測下波形

3525驅動正常,經10歐姆電阻到場效應管后波形就不陡了.
上面是沒有加推動的波形.
加推動8050/8550驅動波形基本沒變化,是不是要用專門的驅動芯片?

調整占空比影響不大
可能與變壓器有關,我繞了六七個變壓器,只有一個波形正常,但繞的難看,不好安裝.

你的前級頻率多少?

60kHz

頻率也太高了吧
請先把頻率降到20K  試下  會好很多的

尖峰  是不可避免的  多少都會有點的
只要不超基波的一半就行
在變壓器初級加入RC尖峰吸收電路  會好些
請先把頻率降到20K左右

IRF3808輸入電容達5000多pF,典型柵極電阻為2.5歐姆/單只.10歐姆電阻應該太大了.專用驅動IC不好找,8050/8550做驅動如不理想可用更大電流的管子試一下.

能推薦一些管子嗎?
我用過8050/8550 貼片的,效果不好.
是不是要用β值大的對管,或者用場效應的對管?

頻率影響不大
準備再繞一個變壓器試試

場效應管發熱還是大了

又繞了一只變壓器,繞組的接線端交叉,波形好很多,但還有尖峰.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2861741242892561.jpg');}" onmousewheel="return imgzoom(this);">

這是后級加上全波整流、濾波時G、D極波形,

占空比較小.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2861741243063704.jpg');}" onmousewheel="return imgzoom(this);">

這是加整流濾波,放開占空比的波形

感謝正弦芯的指導.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2861741243063836.jpg');}" onmousewheel="return imgzoom(this);">

感謝xuchao211,
把柵極電阻改為2歐后,波形邊沿正常.

請問你用的是什么牌子和型號的示波器

不客氣 .

tektronix
