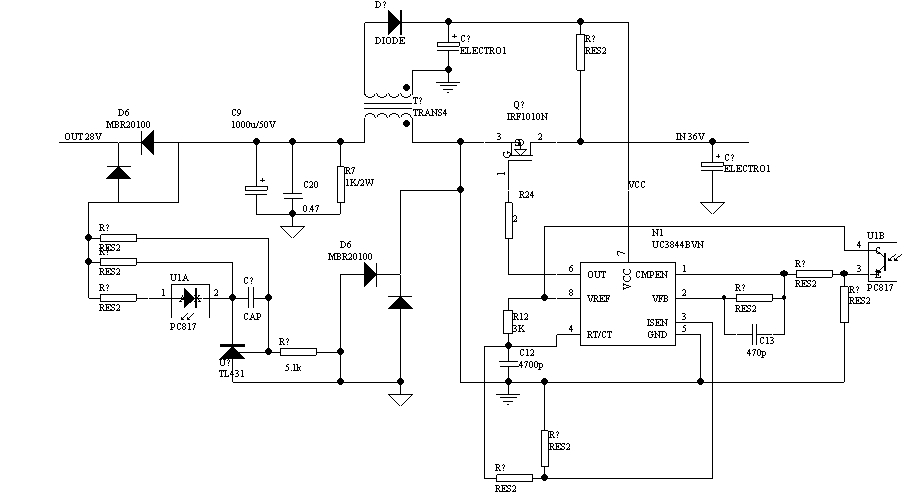

請大家幫忙看看我這樣用3842做BUCK電路可行嗎?

LV.4

2005-09-16 16:52

先把自己頂上去

回復

ucc2800

LV.7

2005-09-16 16:57

@啊啊啊啊

先把自己頂上去

過完中秋回來看看,我也很關心此帖

回復

LV.10

2005-09-16 17:19

在第四腳接兩個電阻分壓到第三腳(小于1V)才行.

回復

LV.4

2005-09-16 17:23

@st.you

在第四腳接兩個電阻分壓到第三腳(小于1V)才行.

謝謝,這應該是頻率補償作用嗎?

回復

LV.10

2005-09-16 17:38

@啊啊啊啊

謝謝,這應該是頻率補償作用嗎?

目的是把電流型變為電壓型工作方式．

回復

LV.10

2005-09-16 17:56

@啊啊啊啊

謝謝,這應該是頻率補償作用嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126864540.gif');}" onmousewheel="return imgzoom(this);">祝你成功.

回復

creater

LV.6

2005-09-16 20:48

you are bright?

回復

ceor

LV.4

2005-09-16 21:13

@st.you

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126864540.gif');}"onmousewheel="returnimgzoom(this);">祝你成功.

我覺得應該把2腳的電阻和電容換到一腳才行吧.

回復

LV.10

2005-09-17 08:29

@ceor

我覺得應該把2腳的電阻和電容換到一腳才行吧.

你說得沒錯.

回復

LV.4

2005-09-17 08:59

@st.you

再次向st兄表示感謝!
1、我的電路VCC另有電源供給,那么st兄給的供電回路是否可以不要?
2、采樣反饋一定要用TL431嗎?直接電阻分壓反饋給1腳有什么問題?

回復

LV.10

2005-09-17 09:48

@啊啊啊啊

再次向st兄表示感謝!1、我的電路VCC另有電源供給,那么st兄給的供電回路是否可以不要?2、采樣反饋一定要用TL431嗎?直接電阻分壓反饋給1腳有什么問題?

在輸出電感加一繞組就不用另外加電源.因為3842與輸出是不共地,所以要用光耦隔離反饋.431可以不用.

回復

LV.8

2005-09-17 10:11

@啊啊啊啊

先把自己頂上去

你這個不行的,首先3腳要接電流檢測的,沒有這個檢測信號,當然不能正常工作.你都接到地上去了,這樣的話,其始終都是以一一個死區在工作的.

回復

LV.8

2005-09-17 10:13

@開拓者1

你這個不行的,首先3腳要接電流檢測的,沒有這個檢測信號,當然不能正常工作.你都接到地上去了,這樣的話,其始終都是以一一個死區在工作的.

電源電壓太高了,36V,不炸掉你的電源芯片才怪呢

回復

LV.8

2005-09-17 10:16

@開拓者1

電源電壓太高了,36V,不炸掉你的電源芯片才怪呢

你自己看一下,你這個MOS管,是沒有電壓加在柵源極上的,再說了,你這個怎么把源極接在正端,這不就是有沒有柵源信號,都可以導通了嗎,這還能行,變成整流管了,而不是開關管.

回復

LV.8

2005-09-17 10:17

@開拓者1

開關管多用了,搞得和正激一樣,怎么還能叫BUCK呢

回復

LV.8

2005-09-17 10:22

@開拓者1

開關管多用了,搞得和正激一樣,怎么還能叫BUCK呢

整流管多用了,

回復

LV.4

2005-09-17 11:36

@開拓者1

你這個不行的,首先3腳要接電流檢測的,沒有這個檢測信號,當然不能正常工作.你都接到地上去了,這樣的話,其始終都是以一一個死區在工作的.

不同意你的說法,3腳電流檢測不錯,更確切的說應該是限流檢測,電流在采樣電阻上產生一個電壓,大于1v時開關關斷,因此3腳接地只是去掉了限流保護而已.

回復

LV.4

2005-09-17 11:37

@開拓者1

電源電壓太高了,36V,不炸掉你的電源芯片才怪呢

輸入36v,并不是說3842的電壓是36v

回復

LV.4

2005-09-17 11:40

@開拓者1

P溝道的罐子這樣話應該沒錯吧?
謝謝tangtianyi兄的支持,大家多討論一下!

回復

LV.8

2005-09-17 13:12

@啊啊啊啊

不同意你的說法,3腳電流檢測不錯,更確切的說應該是限流檢測,電流在采樣電阻上產生一個電壓,大于1v時開關關斷,因此3腳接地只是去掉了限流保護而已.

你也是一樣的搞不清楚電流控制和電壓控制的區別啊,上次也是有一個,和我爭論了半天

回復

LV.8

2005-09-17 13:13

@啊啊啊啊

不同意你的說法,3腳電流檢測不錯,更確切的說應該是限流檢測,電流在采樣電阻上產生一個電壓,大于1v時開關關斷,因此3腳接地只是去掉了限流保護而已.

柵源是沒有電壓信號的

回復

LV.2

2005-09-17 13:42

@啊啊啊啊

不同意你的說法,3腳電流檢測不錯,更確切的說應該是限流檢測,電流在采樣電阻上產生一個電壓,大于1v時開關關斷,因此3腳接地只是去掉了限流保護而已.

3腳接地以后,IC內部RS觸發器一直不會有RESET的信號,也就是說3842輸出一直為高電平,所以開關管應該不會開關.

回復

kangjl668

LV.4

2005-09-17 13:53

@st.you

pc817 3pin到地的電阻應改接到uc3844的1 pin

回復

LV.8

2005-09-17 14:07

@mathg

3腳接地以后,IC內部RS觸發器一直不會有RESET的信號,也就是說3842輸出一直為高電平,所以開關管應該不會開關.

會開關,因為還有一個死區時間的控制嗎,但就是不能夠自己調節占空比

回復

LV.2

2005-09-17 17:35

@開拓者1

會開關,因為還有一個死區時間的控制嗎,但就是不能夠自己調節占空比

你說的死區時間是指???????
IC OR MOS
從線路上可以看出來嗎?

回復

LV.8

2005-09-18 20:50

@mathg

你說的死區時間是指???????ICOR MOS從線路上可以看出來嗎?

把三腳接地,再測6腳的輸出波形,此時波形并不是全部開通,而是以一定的占空比開通的,沒有開通的就是死區時間,這就是死區時間,如果沒有死區,電路是無法啟動的,并且如果死區時間越小,啟動時對元器件的沖擊就越大,所以死區時間的設定還是要注意一下

回復

LV.4

2005-09-19 09:13

@開拓者1

你也是一樣的搞不清楚電流控制和電壓控制的區別啊,上次也是有一個,和我爭論了半天

搞清楚了,謝謝tangtianyi兄!

回復

ceor

LV.4

2005-09-19 18:15

@開拓者1

會開關,因為還有一個死區時間的控制嗎,但就是不能夠自己調節占空比

如果我把2腳接上反饋同樣可以實現DUTY CYCLE'S CONTROL

回復

LV.2

2005-09-19 22:01

@開拓者1

您的意思應該是指其DUTY沒有達到100%吧?也就是說看我設定震蕩的最大占空比咯!!
