看著電路圖才能分析啊,圖呢?

暈.是不是一種延遲作用呀.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127197625.jpg');}" onmousewheel="return imgzoom(this);">

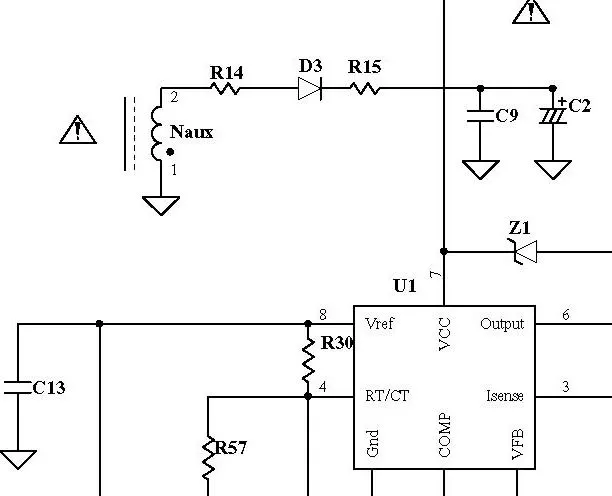

部分線路,請您幫忙研究一下!

看波形是反象的時候啊,有什麼問題?你的探頭怎麼夾的?

我開始也懷疑是探頭接反了,但是檢查了好幾遍,沒有錯啊!
波形上對應有電流的地方是正偏的!

懷疑是反沖,這個時候會出現那個波形.可以在這個D上并一個3n~0.01u的電容.

能否解釋一下加這個電容的意義?
另外我測試的產品是完全正常的產品,也就是說這個波形是一個正常存在的波形.
我將它貼出來只是因為我不太明白為什么會出現這樣的現象,而不是要改善什么.這位大哥能否從原理上去分析一下這個現象?謝謝

這個波形無關大局,并加電容即可消除的.主要是解決這個波形把反沖消除掉,就是這個作用.

頂

我發現你的這個電流只是在電壓到高轉換后的一小段時間里形成的,所以我覺得應該是一種延遲!

您說的“反沖”是指那段反向的電流嗎?是什么引起這個反沖的呢?

第一個負向尖峰可能是二極管結電容和電感震蕩形成的;
第二個負向尖峰,反激放電時候副邊電壓是慢慢下降的,而且你注意看對應處電壓有個低谷,但是過了二極管后的電容電壓可以保持,那么在這個地方二極管有可能反偏,因此可能有反向電流.
個人意見,歡迎討論.

謝謝這位大哥的回復!
我也覺得前面的震蕩是由于結電容引起.
但是后面哪個電壓波形的低谷是怎么產生的?是不是次極的影響,我還要去抓幾個波形看看!

嗯,期待ing

正頭疼這個問題，等高手解答。
