實測電流為每路LED18.5MA 230V時, 我的LED燈珠全壞了!(會不會是長時間點的原因)
注明:我的LED燈珠是可以用到20MA的, 已做過測試.
大家分析一下阻容線路
為什么會電解電容炸壞,R3燒黑!
實測電流為每路LED18.5MA 230V時, 我的LED燈珠全壞了!(會不會是長時間點的原因)
注明:我的LED燈珠是可以用到20MA的, 已做過測試.
實測電流為每路LED18.5MA 230V時, 我的LED燈珠全壞了!(會不會是長時間點的原因)
注明:我的LED燈珠是可以用到20MA的, 已做過測試.
全部回復(28)
正序查看
倒序查看
@00-led
有沒有高手給我提供一個好一點的阻容LED電源!小第是新手謝謝啦!

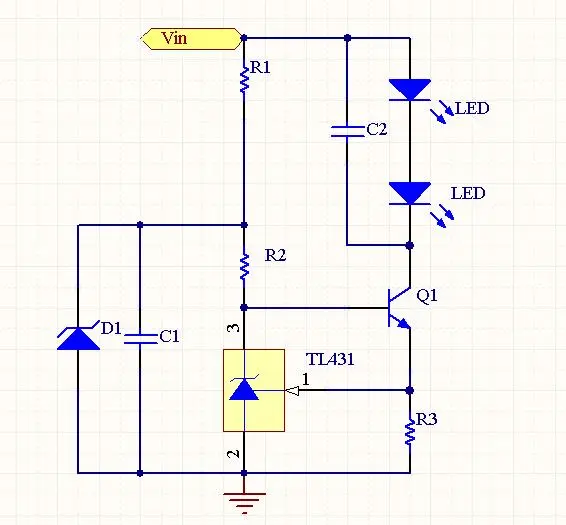

這兩個電路那一個好用一點!
請幫忙分析一下,要批量生產的!
各元件參數如何選?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3657601257579859.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3657601257579874.jpg');}" onmousewheel="return imgzoom(this);">
請幫忙分析一下,要批量生產的!
各元件參數如何選?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3657601257579859.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3657601257579874.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@00-led
這兩個電路那一個好用一點!請幫忙分析一下,要批量生產的!各元件參數如何選?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579859.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579874.jpg');}"onmousewheel="returnimgzoom(this);">
啥也不說了,悶聲發財去.
0
回復
@00-led
這兩個電路那一個好用一點!請幫忙分析一下,要批量生產的!各元件參數如何選?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579859.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579874.jpg');}"onmousewheel="returnimgzoom(this);">
這是一個線性恒流電路,他是通過控制三極管的導通壓降來實現恒流的.恒流精度還可以,就是效率有點低!三極管也比較燙
0
回復
@00-led
老兄,能不能提供一下具體的圖紙,謝謝!

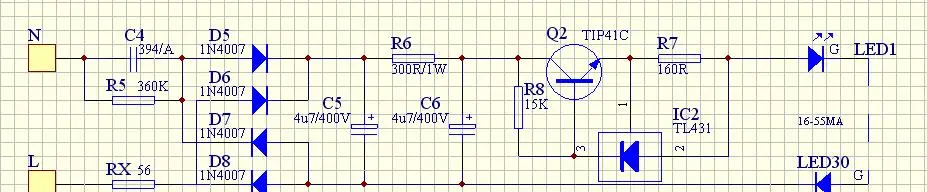

你的第2個電路(帶TL431的)就挺實用.結合你的那個電路圖來講,流過LED的電流在R7上會產生一個壓降,設計時R7的取值通過下式計算:R7=2.5/I(I即是流過LED的電流,2.5V是431的基準壓降.當然也有基準不是2.5V的431,好像有1.7V的,這樣效率還高點).除此之外,R8的選擇也特別重要,他的選擇與Q2有關,至于Q2的選擇就要保證電壓、電流及耗散功率不超其額定值.其他的主要就靠調試了,這個電路應該好調,恒流精度也不低,它屬于線性恒流電源,輸出紋波電流也不大,就是效率低點.希望你好運.
0
回復
@jamin.niu
我真搞不明白你整天除了吹牛罵人還能干什么?我不是分析得很清楚嗎?優點缺點都在,你自己也不仔細看一下,就知道冷潮熱諷.自己不做實驗就懷疑這懷疑哪的...像萬峰講的整天不讀書,不看報,呵呵,不知道中國現在的工程師都咋成這樣了?
你自己沒水平卻說別人沒水平.實際你能做到阻容的98%的效率?你不要考慮余量嗎,你設計220V輸入使用時,你要確保180V的時候能正常使用,這是最低電壓值.到220V時整體效率是多少,到240V的時候整體效率是多少.
你如果要按完全理想的狀態去計算,那我說,你用阻容降壓效率還不夠高,不如直接整流濾波,再接LED,效率能達到99.5%
盡說廢話的!
你如果要按完全理想的狀態去計算,那我說,你用阻容降壓效率還不夠高,不如直接整流濾波,再接LED,效率能達到99.5%
盡說廢話的!
0
回復
@00-led
這兩個電路那一個好用一點!請幫忙分析一下,要批量生產的!各元件參數如何選?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579859.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3657601257579874.jpg');}"onmousewheel="returnimgzoom(this);">
上面圖的穩壓管，電容，電阻的參數是什么，想試試看.
0
回復
@jamin.niu
阻容降壓電路可能是最好的LED驅動電路了,其優點:1.效率高,超過98%.2.電流穩定度還可以,可以設計在AC220V-240V的范圍.3.加外圍器件和結構可以過安規.4.諧波更加容易過,雖然功率因數低于0.4,但3和5次諧波卻很低.缺點:功率因數較低、有100Hz頻閃、輸入電壓調整率很差但綜合從可靠性、成本、實用性來講還是非常不錯的,當然前提是要設計好了,雖然只有5個主要器件,但學問還是有一點滴...
同意樓上的觀點。100HZ頻閃也可解決。容性的低功率因數不是缺點。目前我的100V120MA 輸出成本可以做到1元人民幣，小體積不用限流電阻，理論上無功耗，實際上也很低，基本上電路部分無溫升。
我認為做產品和做技術還是有非常大的區別的。可靠、低成本、實用是產品的首先，畢竟我們做的普通家居照明和商業照明，不是航天飛機！
