誠心請教這里的朋友一個關于DC-DC電源紋波的問題!
誠心請教這里的朋友一個關于DC-DC電源紋波的問題!

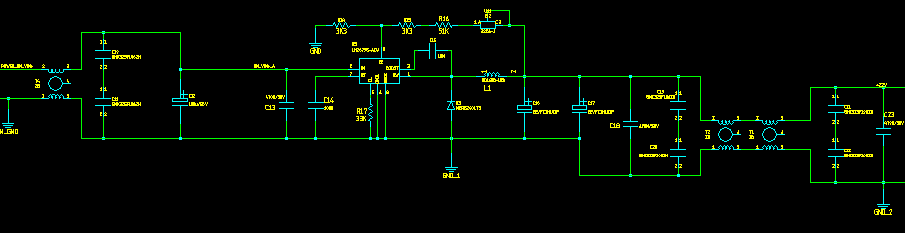

此圖是基本結構
我會上傳局部放大圖的
輸入25V 輸出24v 由2679這樣的ic實現工作頻率260k 不過由于不只一路
所以加上后面的2急隔離濾波電感 2mh左右的一個線圈
不知道對么?
問題出在 由于負載是一個24v驅動的電機 在純阻負載的時候 紋波還好
但是在上電機的時候 有很高的高頻出現 大約上M
大家能幫我看看么?
小弟在這里謝謝大家了.
全部回復(19)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
qqsky
LV.3
2
2005-10-27 01:44
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130348494.gif');}" onmousewheel="return imgzoom(this);">
對了忘記說了
輸出電流大概400mA左右
想請教大家一下怎么 繞那種即隔離又濾波的電感
現在是2股一起繞
33圈 M6 大的磁還
不帶電機還好 帶電機紋波很大
還有續流管加RC多大為好?怎么算呀!
還有什么方法建議嗎?
0
回復
提交
提示
qqsky
LV.3
3
2005-10-27 01:47

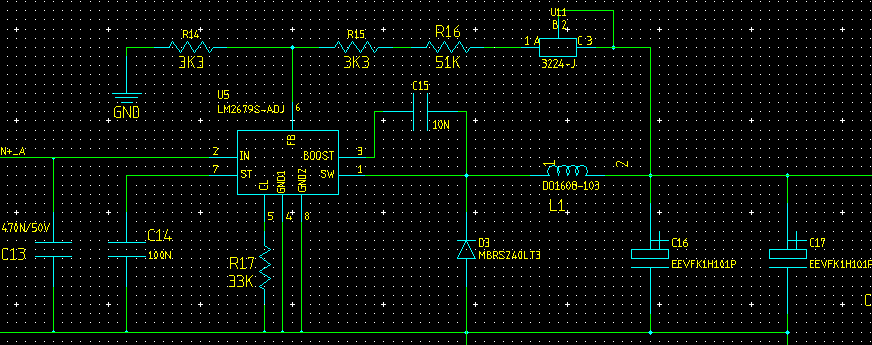

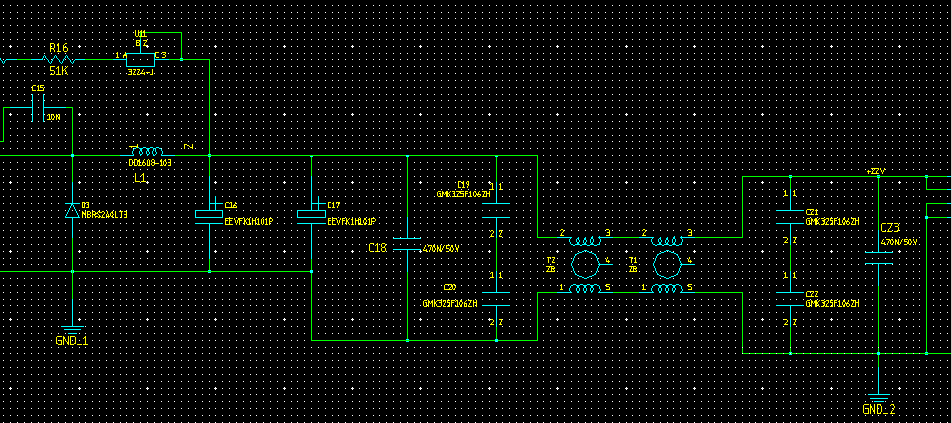

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130348784.gif');}" onmousewheel="return imgzoom(this);">
