新做的1000W機，測試階段,再此還要感謝銳駿的黃先生。

先上圖，這是手工搭接的，

EE65，初級 0.3mm的銅皮 37.8mm寬。3圈 3圈

次級，0.69兩股並繞96圈一抽頭，144圈一個抽頭。

我測試是用96圈的地方測試，全橋整流。並了一個2UF的電容。

不接負載，電流為250mA,輸出電壓，670V左右

接了1000W負載後，有210V左右

8對IRF3205 前級30KHZ

但電瓶電壓已經降到10V了，到JJ的電壓，隻有9V左右了，鬱悶，

電瓶是36AH的，可能太水了。

今天收到銳駿的黃先生給的牛管，到時候也測試一下。190N08 80V 190A 3.9MR

我不敢長時間試機，6平方的銅線很燙。

全部回復(26)

只看樓主

正序查看

倒序查看

zhong9820

LV.6

2010-07-05 10:19

沙發，太牛的JJ！

回復

620603001cms

LV.3

2010-07-05 10:23

請教yinzjchina先生，銅帶的引出線是用什么材料，如何焊接？

回復

yinzjchina

LV.4

2010-07-05 10:28

@620603001cms

請教yinzjchina先生，銅帶的引出線是用什么材料，如何焊接？

用0.3厚的銅皮剪的，直接焊上銅帶上，

是0.3厚的雙並的，等於0.6厚

把銅帶夾在中間，要完全吃錫

回復

為愛怡生

LV.3

2010-07-05 14:08

好機

回復

yinzjchina

LV.4

2010-07-05 14:20

@為愛怡生

好機

電魚好才是好呀，

看到電魚心裡很癢呀

回復

jiann

LV.6

2010-07-05 15:34

1000W的機機最好不要用36AH電池。不要并2UF電容，應該要并150-180UF，要達到800V以上耐壓。

回復

kgdwang

LV.7

2010-07-05 16:23

@jiann

1000W的機機最好不要用36AH電池。不要并2UF電容，應該要并150-180UF，要達到800V以上耐壓。

狼狼的頂一下，少一點也不行!!

回復

tgy445381

LV.2

2010-07-05 16:46

@kgdwang

狼狼的頂一下，少一點也不行!!

說的不錯是要狼狼頂

回復

龍王恨

LV.9

2010-07-05 17:33

漂亮，頂~

黃工老好人~~

回復

yinzjchina

LV.4

2010-07-06 08:13

@jiann

1000W的機機最好不要用36AH電池。不要并2UF電容，應該要并150-180UF，要達到800V以上耐壓。

我是試機用2UF，我正式裝機是

180UF-220U

耐壓450V，串聯

回復

yinzjchina

LV.4

2010-07-06 08:18

繼續上圖

回復

yinzjchina

LV.4

2010-07-06 13:20

@yinzjchina

繼續上圖[圖片] [圖片]

都沒有人頂呀

回復

水中小魚

LV.4

2010-07-06 14:49

@yinzjchina

繼續上圖[圖片] [圖片]

好JJ 頂一個

回復

學做魚機

LV.6

2010-07-06 17:10

@yinzjchina

繼續上圖[圖片] [圖片]

好機頂一個。

回復

德靂溪

LV.5

2010-07-06 17:34

@學做魚機

好機頂一個。

好ＪＪ頂啊

回復

啊彬

LV.4

2010-07-06 20:24

@德靂溪

好ＪＪ頂啊

我來頂一下

回復

黃紅廣1

LV.5

2010-07-06 21:40

@啊彬

我來頂一下

好強的JJ啊！！

回復

yinzjchina

LV.4

2010-07-07 08:09

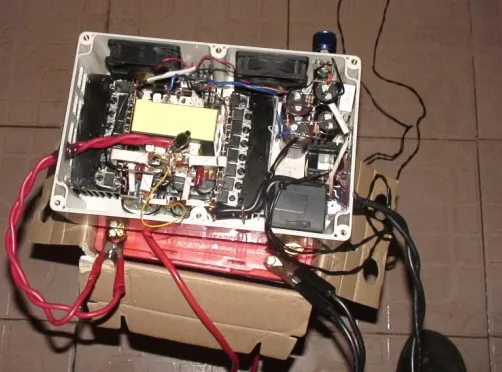

昨天晚上裝好通電了，也接好後級了，

做了35分鐘的老化測試，本想做1個小時的，老婆不讓做實驗了，單硅機有聲音

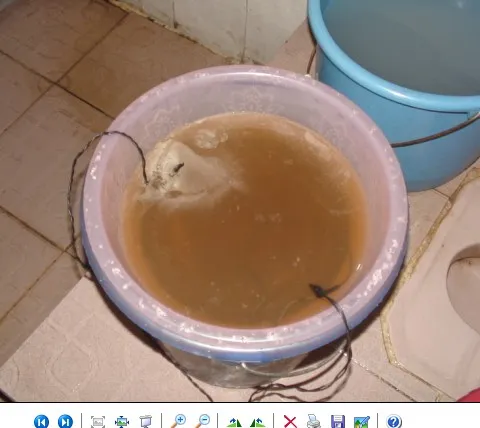

在臉盆裡面放好水，做兩個直徑為10CM的鐵圈，放在水裡。兩個相距有5CM左右

通電後冒泡，

35分鐘後，水變得很污濁，應該是把鐵圈給電解了。水的溫度有70度左右。

散熱片的溫度大概是32-37度左右。沒有人體溫度高。

電容兩端，輸出電壓在700V左右，橋式整流。

回復

曉風晨雨

LV.5

2010-07-07 12:33

@yinzjchina

昨天晚上裝好通電了，也接好後級了，做了35分鐘的老化測試，本想做1個小時的，老婆不讓做實驗了，單硅機有聲音在臉盆裡面放好水，做兩個直徑為10CM的鐵圈，放在水裡。兩個相距有5CM左右通電後冒泡， 35分鐘後，水變得很污濁，應該是把鐵圈給電解了。水的溫度有70度左右。散熱片的溫度大概是32-37度左右。沒有人體溫度高。電容兩端，輸出電壓在700V左右，橋式整流。[圖片] [圖片]

樓主想涮火鍋啊！呵呵。。。毀電瓶的機器。。。。
