不用變壓器??????
不隔離的手機充電器安全嗎?

就是怕不安全,大家討論下有沒好的東西,我不是搞這個的,新手只是想到我的各種設備都要背個重的電源就不舒服.

  樓主說的不用變壓器應該說是不用工頻變壓器而是用開關電源的.
  用開關電源的現在多的是.

有啊!
隔離的有用磁環做的,也有用開關電容做的,不過價格都開關電容的是最貴的啦,也以你也不會買的!
目前大部分都是用鐵氧體的高頻變壓器設計的.

China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 434366036

目前大部分都是用鐵氧體的高頻變壓器設計的.
鐵氧體的高頻變壓器難道不是變壓器嗎?

不管你用什么來做,我就想要一種超薄超小的,最好能整合到插頭里更好,我一個插座插三四個變壓器給ADSL、無繩電話、路由器、手機等等供電,但到都覺得不舒服

輸出550MA,電壓按你的要求設計,就只有插頭那么大,(裝在插頭內,能過CE認證)不過價格不菲,50K以上都要近30RMB!

E-MAIL: ST119@126.COM

我們做的充電器模塊,3W輸出的體積只有30x28x18mm,其中電路板尺寸27.5x20mm,1W輸出的外形尺寸24x21.5mm,電路板尺寸21.5x18mm,兩種電路板都能裝在插頭里,但要專用插頭,里面是空殼,可是我沒有殼.我一直想找合作,誰有殼或者愿意開外殼摸具共同生產告訴我呀.
深圳  馮旭升  13826550467

PoE普及的話ADSL, VoIP phone, 路由器就不需要電源了.

各位,輸出5W之電源(包括充電功能)采用什么變壓器才能使零件面高度低於7mm啊?本人有一款超薄電源,甚至用EFD15都高,唉,沒有合適的變壓器啊,苦惱中

如果非要追求板面高度的話,用EFD15 SMD骨架.
PCB上面挖個方型大洞,變壓器從焊接面反過來裝就可以了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1138186447.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1138186624.gif');}" onmousewheel="return imgzoom(this);">

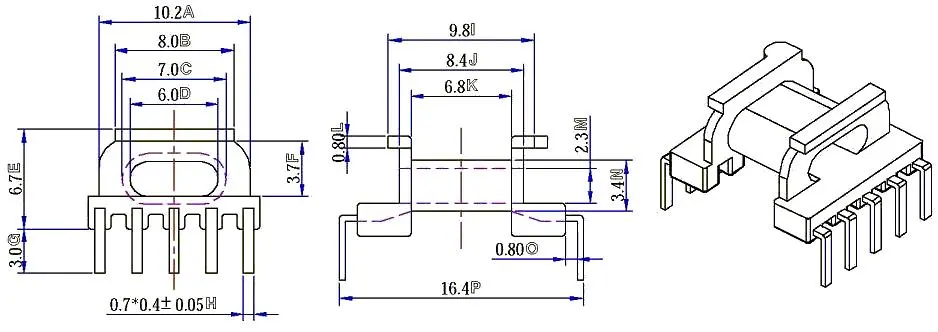

或者用EPC13吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1138186878.jpg');}" onmousewheel="return imgzoom(this);">

用電容降壓吧,在封閉的環境下使用,就不用擔心安全的問題了.
我現在用的剃須刀就是用的電容降壓的充電電路,我自己做的.

剃須刀多少錢?手機多少錢?剃須刀里就一電池和電機.手機里呢?那么多嬌貴的IC躺在里面等你去燒是不是?

一個并聯穩壓就能解決

謝謝.
其實我也曾如此想過,但是空間又有限,SMD封裝之EFD15太大了一些,所以安裝比較困難
當然啦,我也想不出更好的辦法,唉!!

非常感謝.
有沒有EPC13之CORE資料啊.能否提供?

骨架是:http://www.bobbin.com.tw/
CORE:金寧,東磁,TDK

新年快樂!

那交流電源里那么多的電磁干擾,感性設備通斷時所產生的尖峰脈沖,你也用EMI來消除?如果瞬間有一個高壓脈沖過來你用什么來隔?

象U盤大小的手機充電器,過了CCC、UL、VDS、CE等,早就有了朋友!

是不是用壓電陶瓷變壓器的 ?

謝謝.
新年快樂!

NO!NO!!!

據了解,樹林無EPC13(上圖)之BOBBIN.
或許老兄能提供聯系方式給我.謝謝!

這款是歸類到smd里面了.
不知你是找不到還是聯系了樹林對方說沒有,下面是其詳細的pdf文件,內有型號和聯系電話.
smd-epc-13-002.pdf

西門子原裝(深圳雅達OEM)就挺小的

它是用RCC做的,而且變壓器很特別.

謝謝提供.呵呵!

沒錯。
