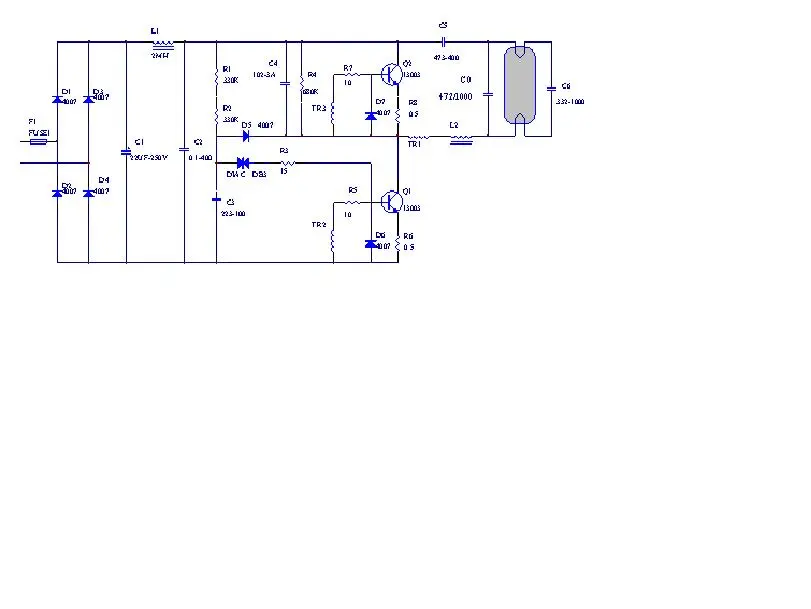

為什么要用橋式整流,不用倍壓整流啊?

你可以加大電容C1的容量到470微法看看,這時間,輸出功率會大一點.但缺點是功率因數的降低.你還可以改變震蕩變壓器的匝數比,減小震流電感等方法.但要注意你的諧振頻率的變化,和功率因數的變化.配合來調整.

將472/1000V和332/1000V燈頭電容用822/1000V和682/1000V或103/1000V或822/1000V試一下.另增大驅動電流和減小扼流電感.

13003的低壓管還是高壓管.高壓管我認為作不了

我對電子鎮流器不太了解,請問圖中兩個三極管的作用?謝謝!!!!

小磁環用多大?試一下10*6*4 5k  3:5:3 .再去調整一下協振電感和協振電容.

電子鎮流器能夠這樣做嗎?當你的燈管未接入或者說燈管損壞時,這個電子件也是必然會損壞的．
詳見我前幾天發的一個貼子．(大功率節能燈加入一只電容的調試心得)

以前做過,是27W的PL燈管和27W的PL-27W拂手燈管,記得電解用的是33UF/250V,最好是47UF的,13003溫度會較高,用13005會好很多,電感是EE25的,大概在0.6~0.8MH之間,諧振電容是15還是18N忘記了,不用前后分開接的,因?yàn)槠涔軌哼€不到40V,燈絲電流很小,并且開路也不會損壞,,,,
電阻大概是用了0.5,10,220K,330K這么幾種,,,磁環是10*6*5,匝比記不起來了,,,

CHYM,我覺得電路圖中的EMI電路的L,C接在電解后,不太合適.因?yàn)檫@樣加在三極管上的母線電壓超過400V.當253V時,母線電壓在410V左右.你說呢?

LZ的圖是用在100~120V的,,,

你這個電路一點都不好,要加元件的,要不就用IC,可以是IR2153

一定有效

把L1拿掉

倍壓的好做,這個電路對磁環要求也很高

將B E 兩極的電阻值相應減小,或?qū)⒍罅麟姼械碾姼辛繙p小,同時對正反饋電容作相應的調節

你這電路有兩個問題,1:燈管不能開路,若燈在使用的過程中燈絲提前斷了,電路還是會工作的.2:13002若是高壓管是不能咗120V的燈,你要用200V的低壓管.我給你一個電路(PCB) 282431217491697.pcb

你的說法也不對,這種電路是不能用400V的管來做的,要用200V的低壓管,我做的是用13003L(126)的0.35元一個,能做到27W,我發一款你看看,我量產過的.開關次數12000次. 282431217491960.pcb

說得很正確加十分

你過獎了,我想開一個關于節能燈如何提高開關次數的專題討論,希望大家能積極參與提出自己的觀點,你認為如何?我怕沒人頂,沉了.

咱會呢!如果搞好了一定人很多啊!
