該電路時如何工作的？請教大家！如何理解TL494開關電源
該電路時如何工作的？請教大家！全部回復(27)
正序查看
倒序查看
@gaohq
TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。[圖片]
請問：你所說“TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。” 那么首先在什么情況下，主變壓器T1的輔助繞組段號6--7有感應電壓？？ 這不是開玩笑嗎？難道這個繞組可以自發電？？？？

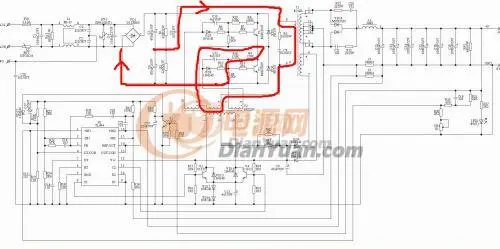

你自己好好看看，驅動變壓器上面的結構，是上電的一瞬間，由于此時電路上下管均未開通+300V經過C7 主變壓器2腳至9腳，經過驅動變壓器8腳到6腳，在由R2 R40 R9對地，那么此時主變壓器和驅動變壓器必然有很小的勵磁電流，此時驅動變壓器8腳為正 6腳為負 根據同名端定義，此時10腳為負，上管不開通，由于9腳為正，下管開通，此時主變壓器，勵磁電流線性上升，主變壓器開始向副邊繞組釋放能量，此時才由主變壓器的7 6腳向494供電，完成啟動和連續工作。 不妨可以做個實驗，將成品的板子，把下管的電阻 R2 R40 去掉，看看能不能啟動？不過這兩個電阻同時也擔任著不讓三極管驅動過飽和的目的，。 gaohp，說的一點都不符合邏輯，我是這樣理解，我開始并不是很了解，但是看了你的回復，我就仔細的分析了一下，就算我說的是錯誤的，但是我有我的理由，你可以說說你的理由，，。期待高手的解答，
0
回復
@610860616
[圖片] 請問：你所說“TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。”那么首先在什么情況下，主變壓器T1的輔助繞組段號6--7有感應電壓？？這不是開玩笑嗎？難道這個繞組可以自發電？？？？你自己好好看看，驅動變壓器上面的結構，是上電的一瞬間，由于此時電路上下管均未開通+300V經過C7主變壓器2腳至9腳，經過驅動變壓器8腳到6腳，在由R2R40R9對地，那么此時主變壓器和驅動變壓器必然有很小的勵磁電流，此時驅動變壓器8腳為正 6腳為負 根據同名端定義，此時10腳為負，上管不開通，由于9腳為正，下管開通，此時主變壓器，勵磁電流線性上升，主變壓器開始向副邊繞組釋放能量，此時才由主變壓器的7 6腳向494供電，完成啟動和連續工作。 不妨可以做個實驗，將成品的板子，把下管的電阻 R2R40去掉，看看能不能啟動？不過這兩個電阻同時也擔任著不讓三極管驅動過飽和的目的，。 gaohp，說的一點都不符合邏輯，我是這樣理解，我開始并不是很了解，但是看了你的回復，我就仔細的分析了一下，就算我說的是錯誤的，但是我有我的理由，你可以說說你的理由，，。期待高手的解答，
感謝610860616的回復，不過我有點疑問：兩個150K外加一個3.9K 的電阻，就算是310V的直流電壓，電流才1.02ma,何況分壓電容上的電壓也只有一半155V，這樣電流就只有0.5ma的大小，能達到勵磁的效果么？ 0
回復
@uChip
[圖片]感謝610860616的回復，不過我有點疑問：兩個150K外加一個3.9K的電阻，就算是310V的直流電壓，電流才1.02ma,何況分壓電容上的電壓也只有一半155V，這樣電流就只有0.5ma的大小，能達到勵磁的效果么？
剛才拿電源做了一個實驗：
1、先把C7（105/250V）去掉，上電后測量T1的8和9端點，無振蕩波形；
2、把C7還原，去掉R4(150K)，上電后測量T1的8和9端點，有振蕩波形；******
3、把R8（150K）也去掉，上電后測量T1的8和9端點，無振蕩波形；
4、把R4還原，上電后測量T1的8和9端點，有振蕩波形；******
綜上所述，該電路的上電自激是通過兩個分壓電容的其中一個與T1進行自激來給494供電的。
現在測量494的電源端有15V左右的電壓，紋波很大，不過測量494的輸出端沒有什么變化，（恒定輸出，是494壞了還是參數沒有調整好！）----糾正這句話，輸出是周期性的脈沖，只是低電平的時間很短，只有幾個微秒。這樣，V3和V4三極管的截止時間，也只有幾個微秒，從而T2的1、2、3繞組就會產生變化的磁場，副繞組（7、9和6、10）就會產生感應電動勢，驅動V1或V2管的導通，是T1的磁通量變化增強，在T1的副繞組實現輸出。
這是我自己的理解，不知道是否正確。
0
回復
@610860616
[圖片] 請問：你所說“TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。”那么首先在什么情況下，主變壓器T1的輔助繞組段號6--7有感應電壓？？這不是開玩笑嗎？難道這個繞組可以自發電？？？？你自己好好看看，驅動變壓器上面的結構，是上電的一瞬間，由于此時電路上下管均未開通+300V經過C7主變壓器2腳至9腳，經過驅動變壓器8腳到6腳，在由R2R40R9對地，那么此時主變壓器和驅動變壓器必然有很小的勵磁電流，此時驅動變壓器8腳為正 6腳為負 根據同名端定義，此時10腳為負，上管不開通，由于9腳為正，下管開通，此時主變壓器，勵磁電流線性上升，主變壓器開始向副邊繞組釋放能量，此時才由主變壓器的7 6腳向494供電，完成啟動和連續工作。 不妨可以做個實驗，將成品的板子，把下管的電阻 R2R40去掉，看看能不能啟動？不過這兩個電阻同時也擔任著不讓三極管驅動過飽和的目的，。 gaohp，說的一點都不符合邏輯，我是這樣理解，我開始并不是很了解，但是看了你的回復，我就仔細的分析了一下，就算我說的是錯誤的，但是我有我的理由，你可以說說你的理由，，。期待高手的解答，
請看我12樓的話。
0
回復
@610860616
[圖片] 請問：你所說“TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。”那么首先在什么情況下，主變壓器T1的輔助繞組段號6--7有感應電壓？？這不是開玩笑嗎？難道這個繞組可以自發電？？？？你自己好好看看，驅動變壓器上面的結構，是上電的一瞬間，由于此時電路上下管均未開通+300V經過C7主變壓器2腳至9腳，經過驅動變壓器8腳到6腳，在由R2R40R9對地，那么此時主變壓器和驅動變壓器必然有很小的勵磁電流，此時驅動變壓器8腳為正 6腳為負 根據同名端定義，此時10腳為負，上管不開通，由于9腳為正，下管開通，此時主變壓器，勵磁電流線性上升，主變壓器開始向副邊繞組釋放能量，此時才由主變壓器的7 6腳向494供電，完成啟動和連續工作。 不妨可以做個實驗，將成品的板子，把下管的電阻 R2R40去掉，看看能不能啟動？不過這兩個電阻同時也擔任著不讓三極管驅動過飽和的目的，。 gaohp，說的一點都不符合邏輯，我是這樣理解，我開始并不是很了解，但是看了你的回復，我就仔細的分析了一下，就算我說的是錯誤的，但是我有我的理由，你可以說說你的理由，，。期待高手的解答，
絕對精典---是精典哦！！！！
0
回復
@610860616
[圖片] 請問：你所說“TL494的供電就靠T1的輔助繞組（端號6--7）啊，全波整流后經C9濾波到VCC,這個電源還為驅動變壓器T2提供電源。”那么首先在什么情況下，主變壓器T1的輔助繞組段號6--7有感應電壓？？這不是開玩笑嗎？難道這個繞組可以自發電？？？？你自己好好看看，驅動變壓器上面的結構，是上電的一瞬間，由于此時電路上下管均未開通+300V經過C7主變壓器2腳至9腳，經過驅動變壓器8腳到6腳，在由R2R40R9對地，那么此時主變壓器和驅動變壓器必然有很小的勵磁電流，此時驅動變壓器8腳為正 6腳為負 根據同名端定義，此時10腳為負，上管不開通，由于9腳為正，下管開通，此時主變壓器，勵磁電流線性上升，主變壓器開始向副邊繞組釋放能量，此時才由主變壓器的7 6腳向494供電，完成啟動和連續工作。 不妨可以做個實驗，將成品的板子，把下管的電阻 R2R40去掉，看看能不能啟動？不過這兩個電阻同時也擔任著不讓三極管驅動過飽和的目的，。 gaohp，說的一點都不符合邏輯，我是這樣理解，我開始并不是很了解，但是看了你的回復，我就仔細的分析了一下，就算我說的是錯誤的，但是我有我的理由，你可以說說你的理由，，。期待高手的解答，
我很清楚這電源的起動工作過程 你只說對了一點點 有空我寫清楚些發來給大家分享
0
回復
@uChip
剛才拿電源做了一個實驗：1、先把C7（105/250V）去掉，上電后測量T1的8和9端點，無振蕩波形；2、把C7還原，去掉R4(150K)，上電后測量T1的8和9端點，有振蕩波形；******3、把R8（150K）也去掉，上電后測量T1的8和9端點，無振蕩波形；4、把R4還原，上電后測量T1的8和9端點，有振蕩波形；******綜上所述，該電路的上電自激是通過兩個分壓電容的其中一個與T1進行自激來給494供電的。現在測量494的電源端有15V左右的電壓，紋波很大，不過測量494的輸出端沒有什么變化，（恒定輸出，是494壞了還是參數沒有調整好！）----糾正這句話，輸出是周期性的脈沖，只是低電平的時間很短，只有幾個微秒。這樣，V3和V4三極管的截止時間，也只有幾個微秒，從而T2的1、2、3繞組就會產生變化的磁場，副繞組（7、9和6、10）就會產生感應電動勢，驅動V1或V2管的導通，是T1的磁通量變化增強，在T1的副繞組實現輸出。這是我自己的理解，不知道是否正確。
我有一個電源也是不工作，看得到T2上有震蕩，T1的6 7波形很小不足以為494供電。
