請教：反激振鈴的原因？

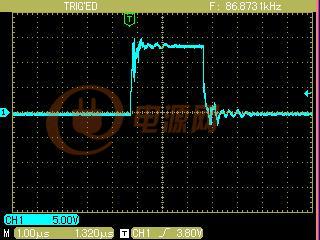

驅動波形圖如上，請教，是否正常？若有問題，可能出現問題的可能性!

1'不是輔助繞組的問題，用線性電源替代問題一樣！

2‘在整流二極管上加吸收，沒有改善；

3’改變濾波高頻電容，沒有改善；

全部回復(10)
正序查看
倒序查看
2011-07-26 22:34

估計是你的濾波電感產生的振鈴；可以嘗試并接一個電阻來驗證下。

如果問題確認了，建議從濾波電感的材質上尋求突破...

0
回復
mko145
LV.8
3
2011-07-27 00:15

試試下面兩個方法.   1. 驅動串個電阻  2. 換個電流大一些, 或小一些的 MOSFET

1
回復
rainever
LV.8
4
2011-07-27 09:16
@mko145
試試下面兩個方法.  1.驅動串個電阻 2.換個電流大一些,或小一些的MOSFET
Rgate大一點就好了，你若放個1K保證什么都好了
0
回復
NATE007
LV.6
5
2011-07-27 10:53
改善振蕩鋸齒波的接地點！
0
回復
2011-07-27 13:37
@rainever
Rgate大一點就好了，你若放個1K保證什么都好了[圖片]
放1k的話空載都會熱的。。串了10R的電阻。。這個是電阻前的驅動信號。
0
回復
2011-07-27 13:38
@NATE007
改善振蕩鋸齒波的接地點！

主控板確實沒有布好的感覺，但是接地線改過也沒有效果呀

0
回復
LV.1
8
2011-07-27 16:39
@chenfeng821121
主控板確實沒有布好的感覺，但是接地線改過也沒有效果呀
驅動回路大嗎？線多寬？
0
回復
zvszcs
LV.12
9
2011-07-27 17:38
@chenfeng821121
主控板確實沒有布好的感覺，但是接地線改過也沒有效果呀
PCB沒整好
0
回復
jepsun
LV.9
10
2011-07-31 12:36
這個問題，在驅動線比較長的時候，也容易出現。布板、驅動路，都是原因。
0
回復
bdzn
LV.9
11
2011-07-31 14:06
基本上正常，你可以試下把ＭＯＳ管的電流主回路改小效果會更好。
