【討論】奇怪的EMI現象

上次去認證公司測試MEI時,因為我把當天的場地時間都約了,其他公司的有個產品需要測試,我就讓出半個小時給他們測試,測試時我就在旁邊看了下,一個奇怪的現象令在場的工程師和測試員都很郁悶,輻射測試儀顯示的輻射曲線和電腦顯示的相差很遠

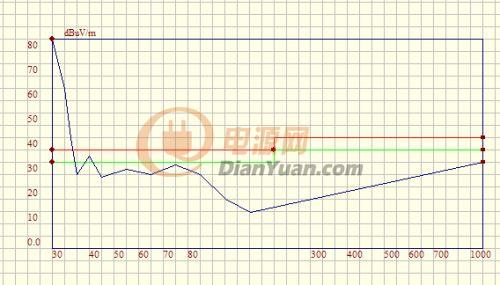

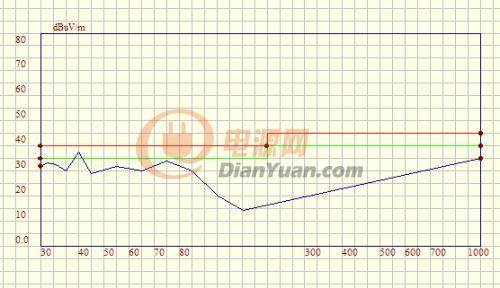

如下圖分別為我手工繪制的輻射測試儀和與輻射測試儀連接的電腦顯示的2張圖





大家看看30~40M那段

輻射測試儀顯示30M的起點是從近90DB慢慢降下來的,而電腦顯示的是30M左右,相差很遠,此時我建議測試員定30M出讀點,但輻射測試儀讀點到的數據有是沒有FAIL的,重復測試、換一個他們的同型號的另一臺樣品,現象一樣。

以前我碰到過冷機輻射超了很多,讀點OK,是因為熱機輻射降下來的現象。

但這個不一樣,反復測試現象還是一樣。

這個產品是一個12V/1A的適配器,輸入輸出都有共模,有X有Y,輸出線長3米,5525DC PULG

有幾個問題不解,特發帖出來請高手指點

1. 為什么會出現這樣的差異?(此安規公司知名度還比較高,不大會是儀器問題)

2.  輻射測試是以QP和AVG值為準,在輻射測試儀上是Peak值超了,而且超很多,而讀點又沒有FAIL,這樣在安規上可以PASS嗎?

3. 產品有問題的可能性比較大,但產品有什么問題會導致這種現象呢?

全部回復(75)
正序查看
倒序查看
2011-07-28 11:04
幫頂
0
回復
zvszcs
LV.12
3
2011-07-28 11:04

沙發

0
回復
2011-07-28 11:05

不懂  頂下

0
回復
zvszcs
LV.12
5
2011-07-28 11:06
@zvszcs
沙發
原理不懂,要是懂了就不做電源了,電源才賣幾個錢啊,一臺EMC設備幾百W
0
回復
hfb
LV.4
6
2011-07-28 11:07

關注 幫頂

0
回復
2011-07-28 11:08
@zvszcs
原理不懂,要是懂了就不做電源了,電源才賣幾個錢啊,一臺EMC設備幾百W

Z版也整過不少安規產品了,上面的2,3點的問題還請指點下

0
回復
zvszcs
LV.12
8
2011-07-28 11:15
@javike
Z版也整過不少安規產品了,上面的2,3點的問題還請指點下

還沒碰到這樣的現象,不太好解釋

0
回復
zvszcs
LV.12
9
2011-07-28 11:16
@zvszcs
還沒碰到這樣的現象,不太好解釋

難得的機會啊,應該看一下傳導的30M附近情況,就應該明白了

0
回復
2011-07-28 11:27
@zvszcs
難得的機會啊,應該看一下傳導的30M附近情況,就應該明白了
傳導也是插我的時間測的,PASS了,余量還都挺大的
0
回復
2011-07-28 11:46

這種儀器應該是數字話的吧,怎么兩邊會顯示不一樣呢?

0
回復
2011-07-28 11:48
@on_the_way_li
這種儀器應該是數字話的吧,怎么兩邊會顯示不一樣呢?
我也感覺很奇怪,重復測試還是這樣的
0
回復
2011-07-28 11:52
@javike
我也感覺很奇怪,重復測試還是這樣的
寄存器里一樣的數據,發到兩邊顯示不同,難以理解。。。
0
回復
2011-07-28 12:47
@on_the_way_li
寄存器里一樣的數據,發到兩邊顯示不同,難以理解。。。
頻譜測試儀里的是用寄存器寄存再傳輸給電腦的?不是用軟件同步的?
0
回復
LV.1
15
2011-07-28 12:48
@javike
傳導也是插我的時間測的,PASS了,余量還都挺大的

我也不懂,幫頂。。。。。。

0
回復
wuzhonggui
LV.9
16
2011-07-28 13:16
@javike
頻譜測試儀里的是用寄存器寄存再傳輸給電腦的?不是用軟件同步的?
是以準峰值為準的。
0
回復
bdzn
LV.9
17
2011-07-28 13:28
@wuzhonggui
是以準峰值為準的。
幫頂
0
回復
2011-07-28 13:30
@wuzhonggui
是以準峰值為準的。

平均值也不能超呀

現在問題是平均值和準峰值都OK,峰值超那么多

0
回復
2011-07-28 13:57

會不會是儀器顯示跟電腦顯示的延遲造成的

當時測試公司的工程師怎么解釋的

0
回復
zvszcs
LV.12
20
2011-07-28 14:11
@心中有冰
會不會是儀器顯示跟電腦顯示的延遲造成的當時測試公司的工程師怎么解釋的

我也是這么跟他說的啊

0
回復
2011-07-28 14:33
@心中有冰
會不會是儀器顯示跟電腦顯示的延遲造成的當時測試公司的工程師怎么解釋的

電腦顯示不是COPY儀器的嗎?如果是有延時,那應該所有的產品測試都會出現這樣的問題吧?

安規公司的工程師說從來沒見過這樣的現象,也很郁悶。

確認了一下,他們說那臺輻射測試儀是德國產的。



0
回復
2011-07-28 15:01
@javike
電腦顯示不是COPY儀器的嗎?如果是有延時,那應該所有的產品測試都會出現這樣的問題吧?安規公司的工程師說從來沒見過這樣的現象,也很郁悶。確認了一下,他們說那臺輻射測試儀是德國產的。

測試儀器哪里產的不重要,如果測試其他的產品沒有這個問題,那么肯定只有這個被測試的產品跟一般的被測試產品的差異了

對這種現象,只有從被測試的產品上找原因了



0
回復
GreenEnergy
LV.7
23
2011-07-28 18:30
猜測可能是儀器內部帶寬設置問題。
0
回復
2011-07-28 21:46
@心中有冰
測試儀器哪里產的不重要,如果測試其他的產品沒有這個問題,那么肯定只有這個被測試的產品跟一般的被測試產品的差異了對這種現象,只有從被測試的產品上找原因了
產品應該是有問題,問人家也不樂意講,但我看那產品輸入和輸出都有共模,有X電容有Y電容,才12W應該也不可能真超那么多呀
0
回復
2011-07-28 21:46
@GreenEnergy
猜測可能是儀器內部帶寬設置問題。
這個就不好說了,不懂這機器的原理
0
回復
zvszcs
LV.12
26
2011-07-28 22:08
@javike
這個就不好說了,不懂這機器的原理[圖片]
全懂還得了啊
0
回復
jianyedin
LV.9
27
2011-07-28 23:28
@zvszcs
全懂還得了啊
有可能是電腦讀數帶寬沒設對;電腦讀數起點沒設在30M
0
回復
2011-07-28 23:32
@jianyedin
有可能是電腦讀數帶寬沒設對;電腦讀數起點沒設在30M

這個不大可能吧,30~35M幾乎都超了,應該不至于,而且人家測試員靠那個吃飯怎么會呢

0
回復
zvszcs
LV.12
29
2011-07-29 07:55
@javike
[圖片]這個不大可能吧,30~35M幾乎都超了,應該不至于,而且人家測試員靠那個吃飯怎么會呢

測試的嘛,只要第一次設置是錯的,以后永遠都是錯的

0
回復
jianyedin
LV.9
30
2011-07-29 08:03
@zvszcs
測試的嘛,只要第一次設置是錯的,以后永遠都是錯的
昨晚睡覺時又想了想,我以前也遇到過,儀器是從0開始的,而電腦是從30M開始的,電腦把0--30M的丟棄了.
0
回復
2011-07-29 08:26

測試MEI?????------

我覺得只要讀點PASS,就算PASS。我是這么認為的。
