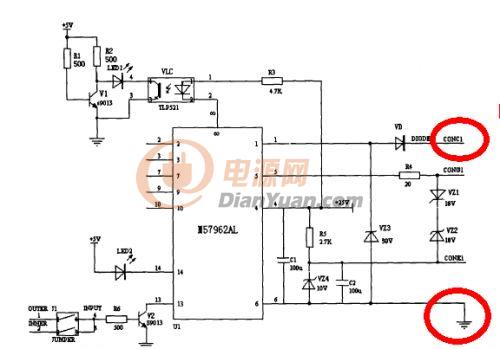

57962的典型應用如上圖，VCC給IGBT的開通提供+15V電壓，VEE給IGBT的關斷提供-10V電壓。如果單電源供電，把VEE短路即可，直接接IGBT的E極，但是，VCC不得超過20V。IGBT的柵極電壓必須小于20V。
如果要正負電壓，可以用25V分壓得到，具體做法是，用一個電阻和一個10V穩壓管串聯，電阻的另一端接+25V，穩壓管的陽極接25V的零，在電阻和穩壓管上各并一個104獨石電容。電阻1－2K。電阻上端為+15V，即VCC，電阻與穩壓管的連接點為0V，穩壓管的陽極為-10V，即VEE。新的0V接IGBT的E極。
那恐怕是有別的問題了。
你做的是半橋電路？還是別的什么？
看不到整體電路，很難給你什么幫助了。

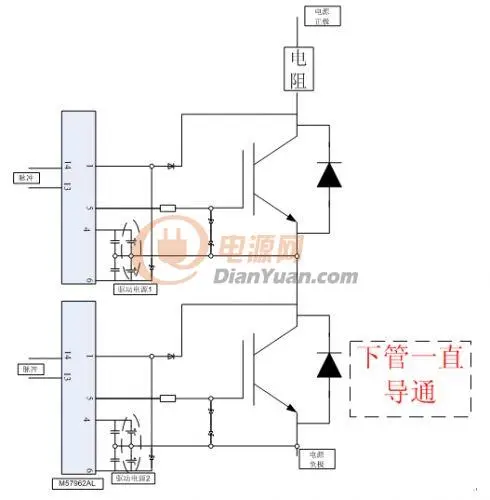

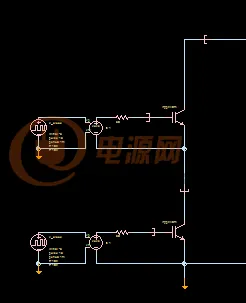

我就做了一個最簡單的，電源，電阻、2個IGBT，三部分串聯。簡單的開通和關斷。2個IGBT開通后，電阻承受整個電源電壓。最簡單的。 簡單的仿真圖（仿真沒問題）。我懷疑是驅動的問題，管子是好的。
我理解你的目的是：兩個IGBT直接串聯，同時開關，用低耐壓的管子替代高耐壓的管子。是否？
這件事難度很大，兩只IGBT同時驅動開關很容易，但是，驅動信號即便完全同時，IGBT的開關也不可能完全同時。所以，必須對每一只的VCE鉗位，保證任何一只IGBT任何時候都不過壓，這個問題不解決，這件事就做不成功。
如果IGBT的柵極驅動電壓正常，有一只不能開通，不能開通的那只已經壞了。如果是IGBT的單管，你可以把兩管的位置換了一試。
建議，在做試驗時，供電電壓應該低于一只IGBT的耐壓，否則，很容易損壞管子。
隔離了，不同的兩個電源 理論上，我認為可以工作，可是。。。不知道為什么
看吧，好悲催。
