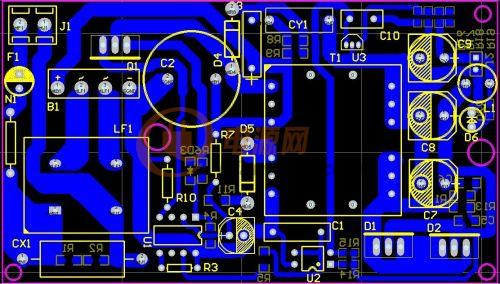

請教各位大俠按照cr6850 12v/5a反激式開關電源方案結果輸出電壓卻是24v,且有嘯叫。見圖和文件。

 輸出功率60W(12V-5A)的開關電源設計(原理圖、PCB_layout、元件清單、變壓器設計全部給出) 請教各位大俠按照cr6850 12v/5a反激式開關電源方案結果輸出電壓卻是24v,且有嘯叫
全部回復(13)
正序查看
倒序查看
2011-12-12 17:07
你的TL431部分弄錯了吧,哪兩個電阻要取值為10K與39K。
0
回復
cheng111
LV.11
3
2011-12-12 21:14
變壓器是自己繞的?嘯叫是空載還是滿載呢?
0
回復
fghfhgfh
LV.1
4
2011-12-13 09:12
@天空skydai
你的TL431部分弄錯了吧,哪兩個電阻要取值為10K與39K。
r18 r19 圖右上方四個電阻的中間兩個哦
0
回復
fghfhgfh
LV.1
5
2011-12-13 09:14
@cheng111
變壓器是自己繞的?嘯叫是空載還是滿載呢?
變壓器是讓廠家繞的,嘯叫負載端只接了一個二極管和一個限流電阻,指示用的。
0
回復
2011-12-13 19:50
@fghfhgfh
變壓器是讓廠家繞的,嘯叫負載端只接了一個二極管和一個限流電阻,指示用的。
是不是短路了。輸出。
0
回復
zq2007
LV.11
7
2011-12-13 20:05
重點檢查431與光耦回路。
0
回復
ctx1211
LV.7
8
2011-12-13 20:10
@fghfhgfh
變壓器是讓廠家繞的,嘯叫負載端只接了一個二極管和一個限流電阻,指示用的。
看看電流波形,看看是否有沒有飽和
0
回復
cheng111
LV.11
9
2011-12-13 20:57
@fghfhgfh
變壓器是讓廠家繞的,嘯叫負載端只接了一個二極管和一個限流電阻,指示用的。
可能是空載電源振蕩了,要測試一下開關管的驅動波形進行證實。調節電源的限制功率電路。
0
回復
小小覃
LV.2
10
2015-10-16 17:39

你做的這個效率高嗎?

0
回復
Rachelmi
LV.9
11
2015-10-16 17:49
先頂一下~
0
回復
2015-10-16 19:19
如果能掛波形看,是比較簡單的,可以試著降低輸入電壓看看,是否同名端反了。再有就是看看反饋電路是否正常工作。
0
回復
開二
LV.1
13
2015-10-16 22:32

我最近也在做這個12v5a的電源,結果輸出才6v多,郁悶了

0
回復
mfkdcet
LV.8
14
2015-10-16 23:01
@開二
我最近也在做這個12v5a的電源,結果輸出才6v多,郁悶了
如果是半電壓直接可以用內置的來做方便多了,全電壓做12V 4A,內置MOS的
0
