請教了:關于副邊RCD吸收網絡的疑惑

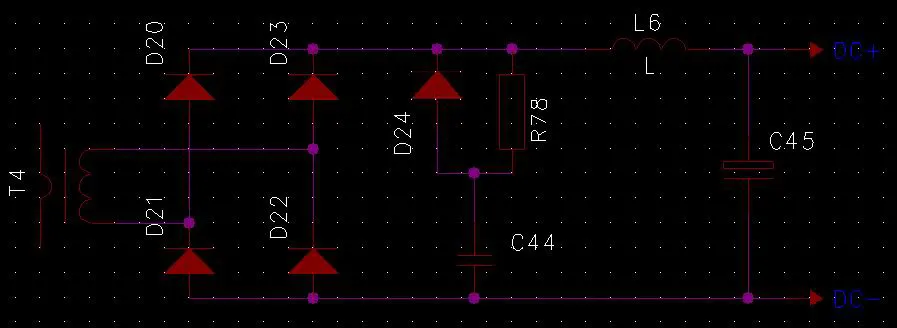

變壓器次級采用全橋,RCD吸收電路如圖中所示,不知道圖中D24的方向有沒有做反?

全部回復(27)
正序查看
倒序查看
圖中的D24是上圖正確還是下面的圖正確?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144028484.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@秀發飄飄
圖中的D24是上圖正確還是下面的圖正確?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144028484.jpg');}"onmousewheel="returnimgzoom(this);">
沒有做反
0
回復
@秀發飄飄
圖中的D24是上圖正確還是下面的圖正確?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144028484.jpg');}"onmousewheel="returnimgzoom(this);">
沒有做反
0
回復
@秀發飄飄
圖中的D24是上圖正確還是下面的圖正確?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144028484.jpg');}"onmousewheel="returnimgzoom(this);">
大家誰知道啊?
0
回復
@wyzlsq
第一個圖正確.
但是我在另外一個電路中看到二極管的方向怎么是第二個圖中的方向?我特意把那個圖貼出來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144213846.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@秀發飄飄
但是我在另外一個電路中看到二極管的方向怎么是第二個圖中的方向?我特意把那個圖貼出來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144213846.jpg');}"onmousewheel="returnimgzoom(this);">
大家誰知道???
0
回復
@秀發飄飄

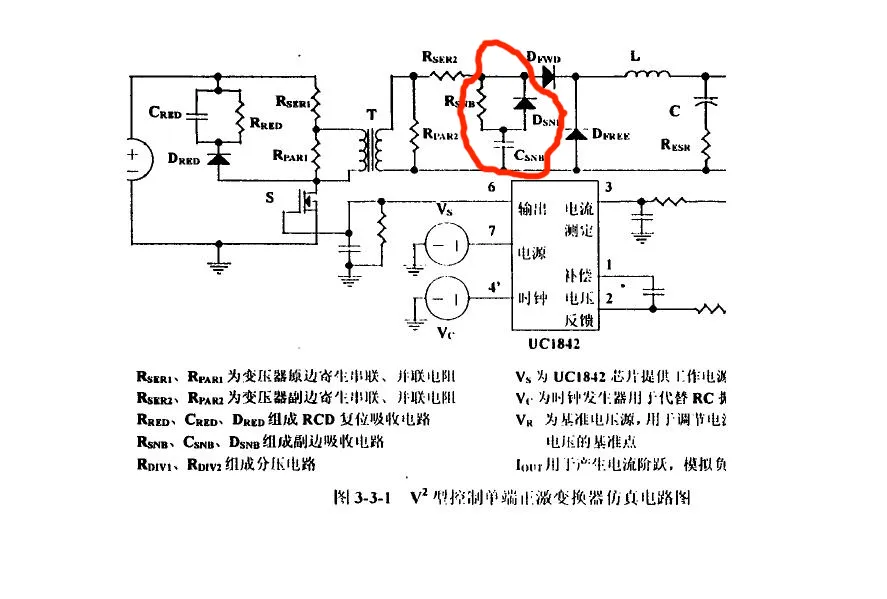

我再把那個圖貼一下,副邊RCD吸收的地方我用紅筆勾了一下.這是一片文章里的,但是也有人告訴我RCD吸收電路中二極管的方向要反向,大家幫我確定一下方向吧.
把圖貼出來了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144213713.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@panny2007
我發表下我個人的意見,若不對請大家指點! 大家知道在正激電路中,一般續流管兩端的電壓尖峰要高,溫度也高,為了防止損壞它,對它加RCD回路吸收.所以我認為你貼的第一個圖是正確的!那個資料上二極管的方向方了.
這是一片研究生論文里面的資料,看來我采用的是第二種,不過我電阻的位置是和二極管并聯,圖中采用的是與濾波電感并聯,那種方式更好會更好一些?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144467425.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@秀發飄飄
這是一片研究生論文里面的資料,看來我采用的是第二種,不過我電阻的位置是和二極管并聯,圖中采用的是與濾波電感并聯,那種方式更好會更好一些?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144467425.jpg');}"onmousewheel="returnimgzoom(this);">
每人回答啊
0
回復
