半橋驅動問題，

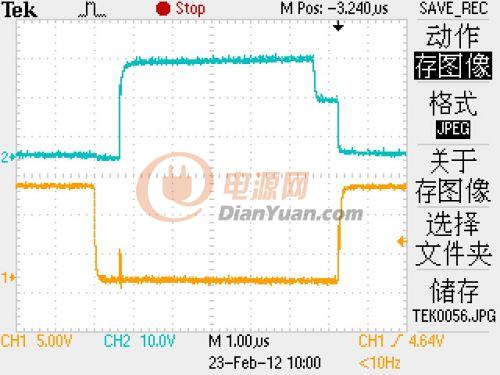

半橋驅動波形不好，請求高手怎么回事啊，驅動是用得ir2111 橋用得MOS管，上圖是黃色是下管的波形，藍色是上管的，電路只要目的是做無線電能傳輸。下圖為原理圖

開關頻率為80k 沒有帶負載。

全部回復(9)

只看樓主

正序查看

倒序查看

zhang2274

LV.1

2012-02-23 10:35

請高手指點一下。第一次做半橋迷糊中

回復

zq2007

LV.11

2012-02-23 21:35

@zhang2274

請高手指點一下。第一次做半橋迷糊中

上下兩個管子由反相的信號控制，當一個功率管開時，另一個關斷，這樣在輸出點 OUT 就得到電壓從 0 到 VHV的脈沖信號。由于開關延時的存在，當其中的一個管子柵極信號變為低時，它并不會立刻關斷，因此一個管子必須在另一個管子關斷后一定時間方可開啟，以防止同時開啟造成的電流穿通，這個時間稱為死區時間

回復

freezn

LV.3

2012-02-23 21:48

這個波形哪里不正常呢？

回復

btma

LV.8

2012-02-23 22:15

@freezn

這個波形哪里不正常呢？

上管的關閉和下管關閉在上管開通時不正常。

回復

freezn

LV.3

2012-02-23 23:01

@btma

上管的關閉和下管關閉在上管開通時不正常。

看不出哪里不正常

回復

btma

LV.8

2012-02-23 23:10

@freezn

看不出哪里不正常

上管關閉有臺階，無快速放電；下管關閉在上管開通時有毛刺，可能造成穿通。

回復

zhang2274

LV.1

2012-02-24 13:46

@btma

上管關閉有臺階，無快速放電；下管關閉在上管開通時有毛刺，可能造成穿通。

這個該如何解決呢，下管加RC電路可行嗎。上管關閉時臺階如何是好呢。

回復

zhang2274

LV.1

2012-02-24 13:56

@zq2007

上下兩個管子由反相的信號控制，當一個功率管開時，另一個關斷，這樣在輸出點OUT就得到電壓從0到VHV的脈沖信號。由于開關延時的存在，當其中的一個管子柵極信號變為低時，它并不會立刻關斷，因此一個管子必須在另一個管子關斷后一定時間方可開啟，以防止同時開啟造成的電流穿通，這個時間稱為死區時間

我看ir2111的死區時間為650多ns 示波器測出的兩個控制信號的（上圖）延時800NS 兩個信號的延時就是傳說中的死區區間。開關頻率是有單片機產生的。這個毛刺是由于死區時間引起的嗎？換個死區短的片子能預防嗎

回復

btma

LV.8

2012-02-24 18:22

@zhang2274

這個該如何解決呢，下管加RC電路可行嗎。上管關閉時臺階如何是好呢。

一般的處理方法是：減小G極驅動阻抗，加上快速放電電路。
