誰能解決這個問題

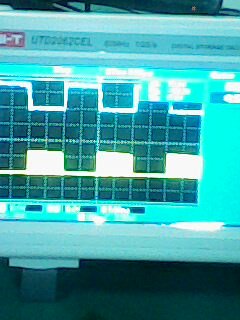

第一個波是ds間的波形，第二個是spwm波，手機像素不行，可以肯定spwm波是好的，就是在spwm的低電平段，ds也是導通的，怎么回事啊！

下面是我的電路圖Protl Schematic 好心的老師幫我看看啊

好心的老師幫我看看啊！Protl Schematic

全部回復(2)
正序查看
倒序查看
aczg01987
LV.10
2
2012-05-29 11:15
0
回復
rzbrong
LV.2
3
2012-05-31 10:35

1.看不清圖，不好說，你測的是哪個管的DS和SPWM？？？
2.看了下你的原理圖，發現D2和D3反向恢復不夠，（可能是反向恢復引起的誤導通）最好用肖特基的二極管！驅動電阻R11和R15有點小了，用20到30就差不多了！

3.12V驅動電源的電容用16V，容易爆吧！！
