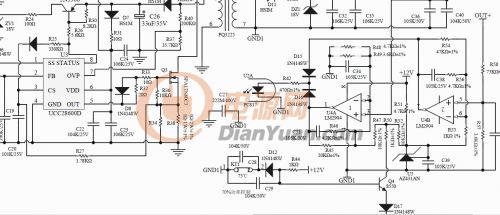

目前我手上有一個UCC28051+UCC28600 做的LED電源板，不知怎么不小心把它弄壞了。
電源輸入是90-264V
輸出：42V/1.2A.
目前的狀況是:輸出電壓正常，但恒壓時，最大電流才恒到0.4A。 后級用的是LM358,
358的7PIN在待機時輸出電壓是1.8V,帶載（Iout=0.4A)時輸出是1.2V，感覺奇怪了，正常時3587PIN怎么有電壓輸出呢？
帶載時UCC28600的FB端電壓是4.8V，此IC的特性是，當FB電壓為4.8V時，不是快進入Borst Mode狀態了嗎？
希望DX們指導，在線等，非常感謝！
【問】UCC28051+UCC28600 LED電源板帶不起負載是什么原因
全部回復(8)
正序查看
倒序查看
沒時間仔細看UCC28600的資料，但你說的358的7腳輸出應該是屬于正常，因?yàn)檫@個運放是負責電壓環路的誤差放大，然后將誤差放大信號通過光耦反饋到原邊去，從而控制PWM信號。樓主不要講這個誤差放大器理解成比較器就OK了。
對于你的描述的現象，我換衣電流環路出了問題。首先查下C39兩端的5V是否正常，其次是查358的2腳基準電壓0.231V是否正常。
如果都正常的話，你再查查電流取樣電阻阻值是否正常。
0
回復
@心中有冰
沒時間仔細看UCC28600的資料，但你說的358的7腳輸出應該是屬于正常，因?yàn)檫@個運放是負責電壓環路的誤差放大，然后將誤差放大信號通過光耦反饋到原邊去，從而控制PWM信號。樓主不要講這個誤差放大器理解成比較器就OK了。對于你的描述的現象，我換衣電流環路出了問題。首先查下C39兩端的5V是否正常，其次是查358的2腳基準電壓0.231V是否正常。如果都正常的話，你再查查電流取樣電阻阻值是否正常。
你說的對，我就是把它當比較器看待了，C39兩端是2.5V正常的，2腳的電壓是0.17也是正常的，但就是3腳取樣回來的電阻只有0.1V.可能358沒問題吧。會不會是UCC28600的問題呢？現在它是都進入保護的狀態似的，1pin的軟啟動電壓達到5V了，F(xiàn)B端的電壓也達到了4.8V，8腳也達到了5V高電平。我用萬用表點一點CS電流反饋腳，它輸出就能正常了Iout=1.4了，測試28600周圍元件又沒有損壞的，現在是想換個這IC了，還得去買！
0
回復
@guidewang
你說的對，我就是把它當比較器看待了，C39兩端是2.5V正常的，2腳的電壓是0.17也是正常的，但就是3腳取樣回來的電阻只有0.1V.可能358沒問題吧。會不會是UCC28600的問題呢？現在它是都進入保護的狀態似的，1pin的軟啟動電壓達到5V了，F(xiàn)B端的電壓也達到了4.8V，8腳也達到了5V高電平。我用萬用表點一點CS電流反饋腳，它輸出就能正常了Iout=1.4了，測試28600周圍元件又沒有損壞的，現在是想換個這IC了，還得去買！
那你有沒有測試CS腳的波形？很可能問題會在這里
