  • 求助：用TOP247YN做的24V/1A電源加載到300mA以上時芯片和輸出二極管都很熱

求助：用TOP247YN做的24V/1A電源加載到300mA以上時芯片和輸出二極管都很熱

用TOP246YN設計了一款電源，空載的時候一切正常，但是加大負載到300mA以上之后，芯片和輸出二極管都很熱，變壓器也有發熱的感覺！請問有沒有什么辦法可以解決一下？





全部回復(32)
正序查看
倒序查看
2012-07-18 15:50
請各位大俠多多幫忙！
0
回復
謝厚林
LV.12
3
2012-07-19 15:31

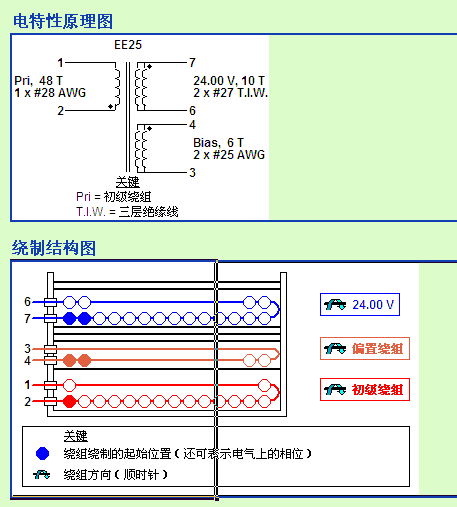

有圈數沒感量
0
回復
2012-07-19 15:38
@謝厚林
有圈數沒感量





0
回復
2012-07-19 15:40
@謝厚林
有圈數沒感量
您好，謝工，是這個么？我是剛接觸這一塊 不是特別明白，電壓出來了，還挺穩的，就是加負載超過300mA電源芯片就發熱，怎么能解決一下啊？謝謝您，幫幫忙！
0
回復
謝厚林
LV.12
6
2012-07-19 15:44
工程師，不要說很熱，很熱是多少度？
0
回復
謝厚林
LV.12
7
2012-07-19 15:45
@chaihongwei
您好，謝工，是這個么？我是剛接觸這一塊不是特別明白，電壓出來了，還挺穩的，就是加負載超過300mA電源芯片就發熱，怎么能解決一下啊？謝謝您，幫幫忙！
感量有點小，改大到680uH
0
回復
2012-07-19 15:47
@謝厚林
工程師，不要說很熱，很熱是多少度？
接上負載3分鐘之后摸散熱片有燙手的感覺，大概有60度左右。5分鐘之后電源指示燈熄滅，斷電后重新上電，又能工作幾分鐘，重復這個過程
0
回復
2012-07-19 15:52
@謝厚林
感量有點小，改大到680uH

謝工，用改變初級線圈的匝數么？

0
回復
chaihongwei
LV.2
10
2012-07-19 16:35
@謝厚林
工程師，不要說很熱，很熱是多少度？

您好，謝工，我在不改變匝數的情況下，減小氣息是電感量增大到680uH，效果比原來好一些，但5分鐘之后溫度還是會達到40多度！還能再改善一些么？



0
回復
chaihongwei
LV.2
11
2012-07-19 16:37
@謝厚林
工程師，不要說很熱，很熱是多少度？

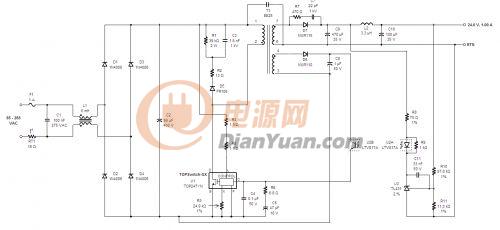

這是我畫的電路圖和PCB，打算是做雙路24v的，但現在只用一路就是這個問題
0
回復
謝厚林
LV.12
12
2012-07-19 17:43
@chaihongwei
您好，謝工，我在不改變匝數的情況下，減小氣息是電感量增大到680uH，效果比原來好一些，但5分鐘之后溫度還是會達到40多度！還能再改善一些么？

IC加散熱器了嗎？

0
回復
謝厚林
LV.12
13
2012-07-19 17:44
@chaihongwei
這是我畫的電路圖和PCB，打算是做雙路24v的，但現在只用一路就是這個問題[圖片] [圖片]

你的layout看出你是不準備給IC加散熱器。做24W一定需要外加散熱器

0
回復
chaihongwei
LV.2
14
2012-07-20 08:04
@謝厚林
你的layout看出你是不準備給IC加散熱器。做24W一定需要外加散熱器
謝工，我加了一個小的散熱片，IC下邊的那兩個大焊點的封裝就是散熱片，因為手上只有這種封裝的小散熱片，所以就加了這個，是不是散熱片有點小啊？
0
回復
謝厚林
LV.12
15
2012-07-20 08:28
@chaihongwei
謝工，我加了一個小的散熱片，IC下邊的那兩個大焊點的封裝就是散熱片，因為手上只有這種封裝的小散熱片，所以就加了這個，是不是散熱片有點小啊？

是小了點。

0
回復
chaihongwei
LV.2
16
2012-07-20 08:37
@謝厚林
是小了點。

謝工，我昨天把電感改大了一些，現在能夠燒機了，就是變壓器也發熱，有30度左右，變壓器發熱是不是代表我用的線細了一些？



0
回復
chaihongwei
LV.2
17
2012-07-20 08:38
@謝厚林
是小了點。
謝工，麻煩您再幫我看看原理圖上有沒有什么參數是不合適的？謝謝了
0
回復
謝厚林
LV.12
18
2012-07-20 13:20
@chaihongwei
謝工，我昨天把電感改大了一些，現在能夠燒機了，就是變壓器也發熱，有30度左右，變壓器發熱是不是代表我用的線細了一些？
變壓器本來是發熱器件，看是磁芯熱還是線熱？
0
回復
chaihongwei
LV.2
19
2012-07-20 13:41
@謝厚林
變壓器本來是發熱器件，看是磁芯熱還是線熱？
磁芯和線都熱，但感覺磁芯的溫度高一些！加載到500mA持續5分鐘左右變壓器外部的溫度有50度左右！
0
回復
謝厚林
LV.12
20
2012-07-23 13:55
@chaihongwei
磁芯和線都熱，但感覺磁芯的溫度高一些！加載到500mA持續5分鐘左右變壓器外部的溫度有50度左右！

5分鐘已經快接近穩定了。50度不算高

0
回復
chaihongwei
LV.2
21
2012-07-23 15:57
@謝厚林
5分鐘已經快接近穩定了。50度不算高
謝工，我的PCB布局和走線，還有原理圖的參數配置有問題嗎？
0
回復
謝厚林
LV.12
22
2012-07-24 14:23
@chaihongwei
謝工，麻煩您再幫我看看原理圖上有沒有什么參數是不合適的？謝謝了
兄弟，原理圖看不清楚，需要的話，可以發到我郵箱
0
回復
chaihongwei
LV.2
23
2012-07-25 10:13
@謝厚林
兄弟，原理圖看不清楚，需要的話，可以發到我郵箱
謝工，您郵箱是多少？現在又出現了一個新的問題，芯片的溫度降下來了，30度左右，但是燒了5分鐘左右后電源就不工作了斷電幾十秒后重新上電又可以工作了；還有就是我把TOP247YN用線引出來后上電電源不能工作，變壓器出現茲茲的聲音，是不是我的PCB布局有問題呢？
0
回復
xin520ccc
LV.4
24
2013-07-06 19:51
@chaihongwei
謝工，您郵箱是多少？現在又出現了一個新的問題，芯片的溫度降下來了，30度左右，但是燒了5分鐘左右后電源就不工作了斷電幾十秒后重新上電又可以工作了；還有就是我把TOP247YN用線引出來后上電電源不能工作，變壓器出現茲茲的聲音，是不是我的PCB布局有問題呢？
最近我也正想做一個這樣的電源雙２４Ｖ的輸出２安的，體積小點，想用來驅動ＩＧＢＴ電路。
0
回復
xin520ccc
LV.4
25
2013-07-06 19:52
@chaihongwei
謝工，您郵箱是多少？現在又出現了一個新的問題，芯片的溫度降下來了，30度左右，但是燒了5分鐘左右后電源就不工作了斷電幾十秒后重新上電又可以工作了；還有就是我把TOP247YN用線引出來后上電電源不能工作，變壓器出現茲茲的聲音，是不是我的PCB布局有問題呢？
祝你快點做成！到時教教我
0
回復
謝厚林
LV.12
26
2013-07-09 09:23
@xin520ccc
最近我也正想做一個這樣的電源雙２４Ｖ的輸出２安的，體積小點，想用來驅動ＩＧＢＴ電路。

直接下載PI的軟件用TOP247Y生成一個設計

0
回復
2013-07-20 04:21
變壓器數據有問題需要重新計算。
0
回復
2013-07-20 04:46
資料顯示EE25有兩種型號，我按EE2519計算了一下，匝比為46；14；8，LP＝350.77UH，這個是最合理的。另一個型號基本上差不多。請試驗一下。
0
回復
2013-07-20 04:51
@科偉科技5989
資料顯示EE25有兩種型號，我按EE2519計算了一下，匝比為46；14；8，LP＝350.77UH，這個是最合理的。另一個型號基本上差不多。請試驗一下。
效率按86，頻率132K，最低輸入電壓75V
0
回復
2013-12-15 11:03
樓主，我是新手，想請教您一些問題，關于top芯片調節哪個引腳才能使得正常工作啊？我的top芯片老是不工作，想請教您一下！
0
回復
chaihongwei
LV.2
31
2013-12-31 13:55
@世界的城
樓主，我是新手，想請教您一些問題，關于top芯片調節哪個引腳才能使得正常工作啊？我的top芯片老是不工作，想請教您一下！
什么現象啊？是打嗝么？
