UC3842是一款優秀的開關電源管理芯片，在很多開關電源設計方案中都能看到它的身影。不過應用面廣有時就意味著遇到的問題也較多，本文就將介紹在實際操作過程中UC3842遇到的啟動電壓異常問題。感興趣的朋友快隨小編來一起看一看吧。

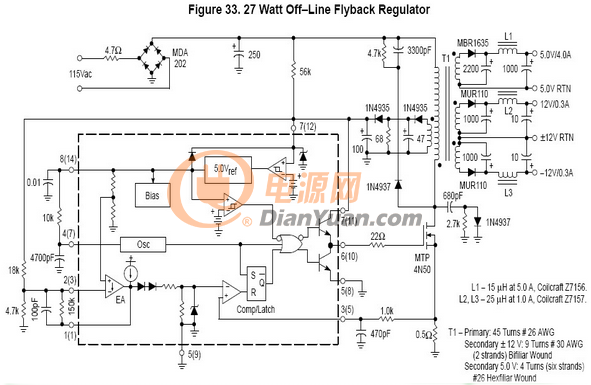

圖1

圖1為UC3842的反激線路圖，從啟動電路看56K電阻上的分壓有100V左右（按整流濾波后VDC=150V計算），但是UC3842的啟動電壓應該是16-30V，說明這里的電壓出現了異常。首先要對引腳和電容進行檢查，UC3842的7腳接在56k電阻下端，而100uF電容接在56k電阻下端，需要分別對其進行計算。

此外需要提醒大家注意的是，上電后100uF電容和這幾個電阻的過渡過程是必須分析的。而啟動的時候主要靠電流，啟動以后就是輔助繞組供電，并不會有那么高的電壓。啟動瞬間將100uF電容充電到16V左右，線路啟動后，啟動電阻就不工作，是不是后面就有輔助線圈供電了呢？

實際上，絕對不能認為這是“瞬間”。56k和18k+4.7k電阻、100uF電容、時間常數達1.6秒，所以并不是“瞬間”，只能說100uF電容上電壓是逐漸升高的。

并且啟動后，56k電阻也不是不工作，上面仍通過電流，大致是1.8mA。整流濾波得到的150V電壓，通過56K給100u電容充電至16V，3842開始工作，供電繞組給47u充電至12V，18K和4.7K分壓反饋給2腳，和內置的2.5V參考比較。

通過以上的分析，大家是否對UC3842啟動電壓異常問題有了進一步的認識呢？很多時候計算結果的異常只是其中某一項參數計算的不仔細或沒有進行詳細的觀察，才最終導致了錯誤的結果。希望大家在閱讀過本文之后，再遇到類似的問題能夠舉一反三，順利解決。
