加大工模環的感量看看.

共模電感已加到57mH,漏感:0.59mH無效.

屬于共模部分,應該是PCB或transformer有問題

變厭器:1/2 NP,SHIELD ,NS,SHIELD,1/2NP,NF和1/2 NP,NF,SHIELD ,NS,SHIELD,1/2NP 均無效

pcb:1154147243.pcb

打不開資料.

沒裝protel, 看不到圖紙, Y電容多大? 怎么連的?

pcb:1154153742.ddb

472,222,+對地,-對地均無效

你的shield接哪個PIN?是銅箔還是繞組屏蔽?
另外你的Y1電容次極位置不好

這樣的波形是不是散熱片沒有接地?共模電感用EE型的,讓漏感更大些.

無散熱片,

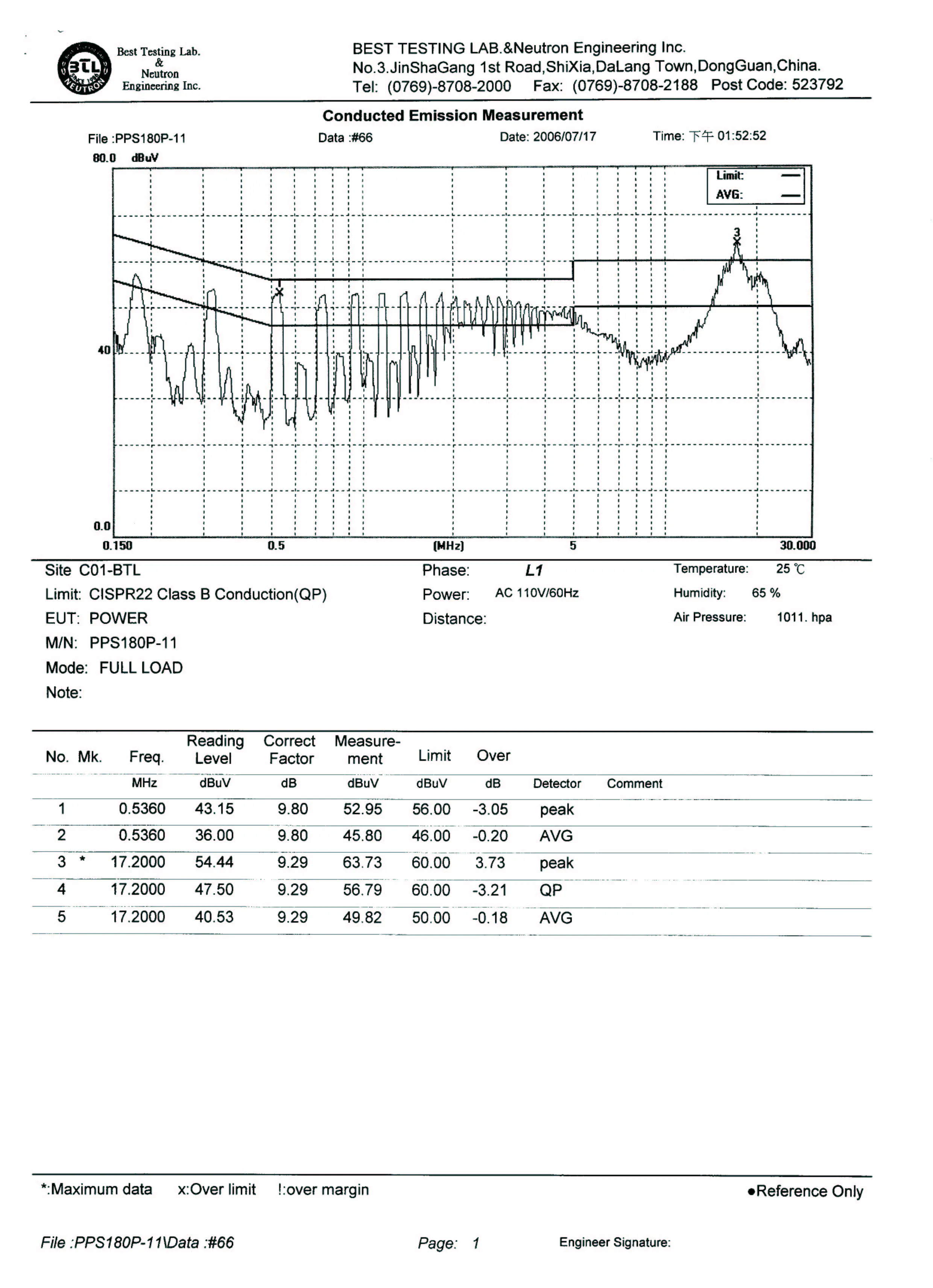

我這款12V/20A也是差不多的,頭都搞大了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1154320473.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1154320744.jpg');}" onmousewheel="return imgzoom(this);">

你的變壓器有這樣繞過嗎?SHIELD,1/2NP,NS,NF,1/2NP,

前面UU9.8電感量太大了,可以減少到20多MH試一下.另處你變壓器是用什么繞方法．

Did you see front information?common choke 20mh is not uesful,

請檢查變壓器是否有加屏蔽繞組?
且要接地
如果上述無效建議改善:
輸入電感量要加大到65-70mH以上,
用要高u值的磁芯
輸出 要加共模電感,(如T9*6*4).

MOS管不加散熱片,溫升測試應該過不了
SB3100位也過不了

電路圖還可以,主要是PCB和TR結構問題.輸入共模電感有30mH就可以了

30mH沒有任何作用.
變壓器結構換過好多繞法與屏蔽,沒用.

你這兩款是不是變壓器不加屏蔽?

你的樣品有無雜音?有時控制不好就會出現莫名其妙的情況,呵呵,我就吃過這個苦.

有沒有搞錯?

在MOS管DS端并一個471/1KV看看

看來遇到世外高人了,用的是COOL MOS嗎?

你認為會搞錯嗎?它的波型是在0.5-5M這部分,且波型是很密的那一種.和上面的那種不加屏蔽的有很大的差異,應是控制部分不好而產生的干擾,加個差模會好點,但可能在他的板上放不下,以上觀點,僅供參考,不對之處,不要拍磚.

ds 加471 不行

你在TL431處調試一下,1,3腳兩端加個104/105試試看,也可加個差模電感,用黃白環的那種,500uH左右就可以了.

不能加電感,cost down?

呵呵!不過你還是試試看吧,EMC測的多了改的多了,還是有很大的幫助的.

加471會在MOS管上引起很大功耗;100PF都有0.5W,高端輸入時.
