恐怕不行.
看看3842或ON-SEMI的NCP1200,把反射電壓調低點,再把開關管及初級漏感的嵌位做好點,用1200V的開關管試試.

可以啊,用半橋的,你定購嗎??????
!!!

用半橋當然可以,但恐怕太浪費了.
用半橋當然可以,但恐怕太浪費了.其實我是希望能利用top系列,但沒有合適的辦法把電壓降下來,恐怕只能用3842之類了.

可作成和3842那樣用的起動電源
!

漒\3842橍憃娗斀寖
虽慠鷿壛椆椆堦槩驱动变压婍丆扐惀壜柘欈
欒欒

線性加穩壓如何?
Davy兄,用線性變壓器加線性穩壓輸出如何?

是指普通的工頻變壓器么?
是指普通的工頻變壓器么?當然可以,但是體積、重量太大了,而且寬電壓范圍輸入電壓情況下效率不高.

輔助電源功率大嗎?
不是380V輸入嗎,為何變成寬范圍輸入了,若功率不大應該可以考慮.

雙管正激
簡單可靠
華為的一種電源就是這種輔助電源

可以使用兵字變壓器8W一個并不大
我用過可靠性高

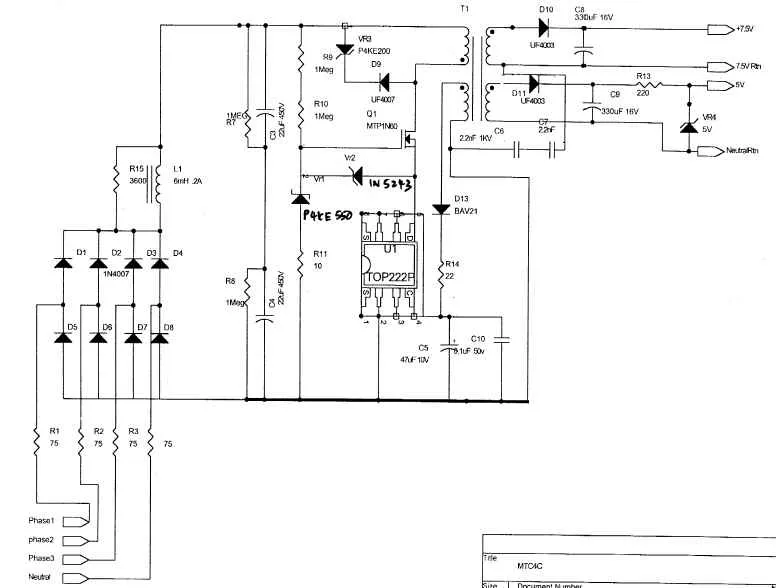

Look
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1064721718.jpg');}" onmousewheel="return imgzoom(this);">

看不清呀
能不能MAIL給我
LIUBOCHAO@126.COM謝謝

我看到的一個輔助電源
沒有用直流母線上的電壓,而是采用三相半波整流,然后用反激.

半波整流,如果中線斷掉,想一下后果
.

沒有人這樣做
沒有人這樣做,費的不是力.我是用5W變壓器加DC/DC、或用384*,管子用800V足夠了.交流調速、伺服系統都是這樣.

中線斷掉會出現什么現象?
?

大師全橋不是Umax會很高嗎 top怎么承受啊 對反射電壓和漏感要求是不是太高了

我覺得沒什么問題的啊 不明白 看不出會有什么后果

用過,容易爆呀!

已經是一年多的帖子了,我看了一下,沒事,最多不工作.

大哥R15 L1什么作用 怎么確定參數的啊

輔助電壓輸出該多大啊 取6v差不多了吧

沒有什么后果,中線斷掉后輔助電源就不工作了

雙管反激簡單可靠!

沒有必要用top管,用雙極性開關管的rcc電路,輸入直流電壓作到650v沒有問題,我們已經作了很多年了.用mos管的rcc電路或3842反激電路,輸入直流電壓可以做到1200v.均為多路輸出的輔助電源.
