收到Rohm碳化硅MOS評估板已經有一段時間了，今天終于有空寫帖子。
先曬曬評估板和待評估的SIC MOSFET器件
樣品中遺憾的是沒有4條腿的SiC MOSFET,等后期有了再補上

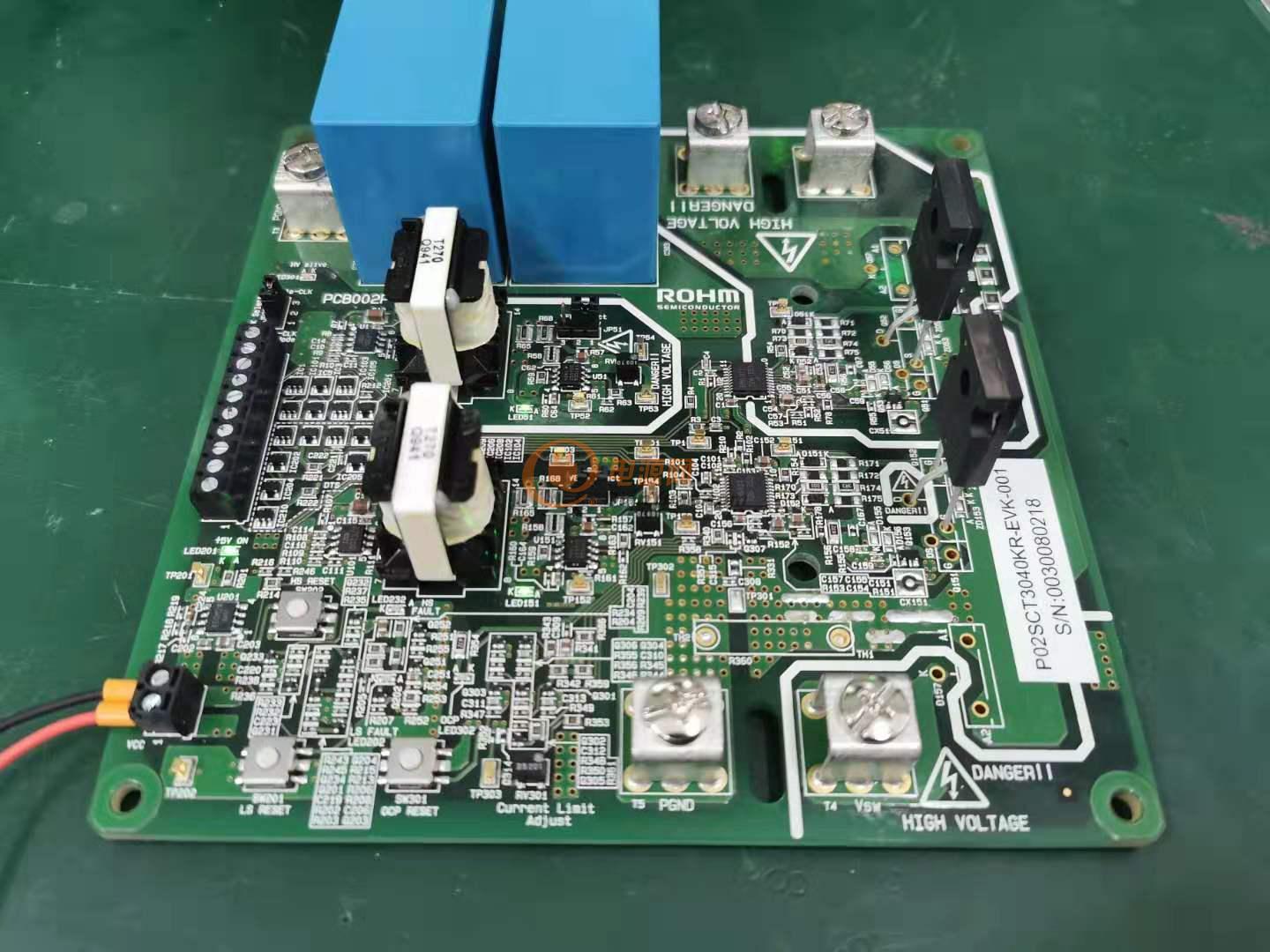

碳化硅評估板照片如下圖
評估板圖片先到這，接下來對板子的細節和器件進行評估分享
對評估版的細節做個簡單介紹
1、主電路上封裝兼容TO247-3L和TO247-4L兩種封裝，可以方便的對比兩種封裝的器件特性差異
2、驅動芯片采用Rohm SIC MOSFET 專用驅動IC，型號BM6101
詳細器件資料
/upload/community/2019/08/11/1565527258-31824.pdf
驅動芯片框圖及不同封裝的應用參考
3、雙脈沖控制部分，3個按鍵模擬信號機故障復位
先來看一組SCT2080的測試數據
| VGSTH | IDSS | BVDSS | IGSSF | IGSSR | RDSON |
| 3.036V | 195.7nA | 2300V | 9.1nA | 7.0nA | 75.5 mohm |
| 3.077V | 203.1nA | 2309V | 10.5nA | 2.6nA | 75.2 mohm |
額定電壓1200V的SIC MOSFET,阻斷電壓居然到了2300V，可見余量很大
最新的SCT3080KE測試結果如下，Vgsth稍有提高，阻斷電壓依然高于額定600多V，良心產品啊
| IDSS | BVDSS | BVDSS | VGSTH | RDSON |
| 0.69uA | 1839V | 1885V | 3.354V | 81.1mohm |
| 0.71uA | 1839V | 1885V | 3.361V | 81.1mohm |
SCT3040 KE測試數據
| IDSS | BVDSS | BVDSS | VGSTH | RDSON |
| 0.78uA | 1714V | 1764V | 3.527V | 40.4mohm |
| 0.81uA | 1714V | 1764V | 3.668V | 40.5mohm |
從測試結果看，Rohm SIC MOSFET器件的一致性都較好，電壓裕量大
找了一個TO247-4L的器件可以完美兼容安裝，驅動問題解決了就可以上高壓測試了
今天找到問題所在了，這個評估版默認是按TO247-4L設計的，使用4L的器件測試驅動是OK的，可以準備上高壓進行測試了
設置驅動電壓+18V/-2V,實測關斷電壓-1.918V
之前測試有問題主要是沒有焊接漏空的電阻
至此問題原因已分析清楚。
先做一個階段性總結
1.該評估板設計上很好的兼容了247-3和247-4的封裝器件，使得參數評估對比簡化很多
2.控制拓?fù)渖峡梢詫?shí)現半橋、BUCK降壓、BOOST升壓等拓?fù)?
3.驅動信號也做了很多實用的設計，比如死區時間、互鎖、單獨驅動、同步驅動等
4.保護功能全面，過流保護點可調的過流保護電路、故障鎖存、故障復位、故障指示等
5.可調的驅動電壓，可以適用Rohm不同Gen的SiC MOSFET
總體來說該評估板設計上是很完善的，所有器件采用Rohm的電子元器件，具有較好的生態解決方案
等Rohm 247-4L器件樣品拿到后再做進一步測試
