1 方案名稱：5-100V寬電壓輸入DC-DC降壓恒流驅動芯片外置MOS電流5A_LED驅動方案
2 品牌名稱：世微半導體
3 方案特點:
AP2400 是一款 PWM 工作模式,高效率、外圍簡單、外驅功率管，適用于 5-1 0V 輸入的高精度降壓 LED 恒流驅動芯片。
外驅 MOS，輸出電流可達 6A。
AP2400 可實現三段功能切換，通過 MODE1/2/3 切換三種功能模式：全亮，半亮，爆閃，全亮/半亮/爆閃循環模式。
AP2400 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。AP2400 帶有輸出短路保護功能，5～1 0V 輸入條件下，短時短路不會損壞電源器件。
AP2400 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。
4產品特點
寬輸入電壓范圍：5V～100V
可設定電流范圍：10mA～6000mA
固定工作頻率：150KHZ
內置抖頻電路，降低對其他設備的 EMI干擾
平均電流模式采樣，恒流精度更高
0-100%占空比控制，無電流節點跳變
輸出短路保護
過溫保護
三功能模式：全亮/半亮/爆閃/三功能循環
SOP8 封裝
5應用領域
電動車，摩托車燈照明
汽車燈照明
手電筒
6 電路圖
深圳市世微半導體有限公司
林xs 18923843922 QQ 3004803466

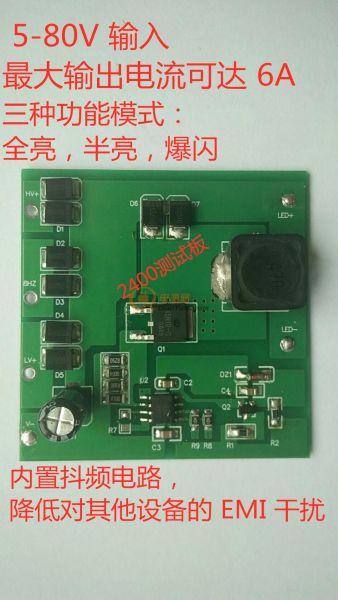

7方案實物圖
