1.如何判斷三極管是否飽和？
三極管的主流作用是開關和放大。開關電路中，工作點必須在飽和區和截止區之間來回切換。放大電路中，則必須穩定在放大區內。
比較容易識別三極管的截止區，截止可以理解成關閉。但是打開后的三極管卻面臨一個困境：兩個區域相鄰（飽和與放大），這該如何區分呢？
判斷是否進入飽和區的方法，其本質是矛盾分析法。用法說明如下：

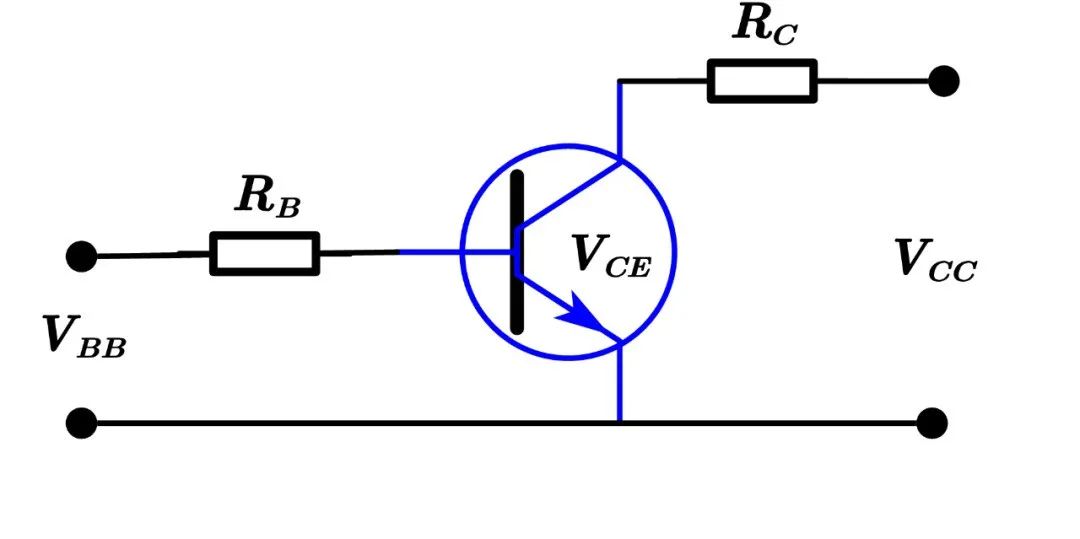

第一步，計算負載線上端點IC.SAT值，并假設三極管進入放大區。
第二步，計算電路基極電流IB，因?yàn)榧僭O(shè)的是放大區，因此下邊的公式仍然成立，并借此計集電極電流IC。
第三步，判斷IC和IC.SAT是否矛盾，如果IC>IC.SAT，則矛盾，假設不成立。
通過以上三步，可以初步實現區分兩個區域的目的。
2.如何進入三極管的深度飽和狀態？
為什么說負載線約束了三極管的工作狀態？靜態工作點為什么不是“靜態”的？一文中討論了靜態工作點和負載線。得到的結論是：靜態工作點在負載線上移動。且受各種參數影響，三極管的飽和區、放大區會動態變化，這就導致靜態工作點的落點不穩定。
因此，知道三極管的工作狀態很重要。特別的，對于工作在開關狀態的三極管，我們不希望管子受到環境參數的影響而使得工作點產生漂移。
開關電路，三極管需要工作在可靠的飽和區中，即深度飽和。
曾有博文指出，三極管進入深度飽和區具有兩個特征：IB很大或者IC很小。
我始終記不住，于是在前人的基礎上結合自己理解繪制了下圖：
1）臨界飽和公式，圖中編號①，本文第二次用到。
2）離放大區遠一些不就更容易區分？圖中編號②
編號①是說，索性以電路設計的最大值IC.MAX（IC不變），作為判斷的臨界值，并求出此時最大的基極電流。那么保證實際IB遠超臨界IB好幾倍，就一定是深度飽和-----即，做到IB很大。
編號②是說，從圖形上看，工作點沿著飽和區曲線向下滑動，會遠離放大區。基于飽和區形狀上窄下寬的特點，底部越寬則距離放大區越遠，且該處的IC和VCE都很小----即，做到IC很小。
從上而下的滑動可以理解成，工作點在往“深處”滑動。
三極管進入深度飽和的兩種方式：
其一，確保實際IB遠大于飽和臨界IB（基于IC.MAX）。
注：帶入公式（1）的電流增益是放大區的增益，而實際飽和區的增益很小。這也能解釋?zhuān)瑸槭裁瓷疃蕊柡蛥^(qū)的基極電流比臨界值要大許多，實際分母很小。
其二，確保集電極電阻很大，使得IC和VCE很小（IB不變），讓工作點沿著飽和曲線向下滑動。
有一個取巧辦法，就是當VBB=VCC時，可以通過使RB大于10倍的RC，使管子進入深度飽和狀態。但是在汽車電子中，三極管經常被用作各種電源的開關，并使用MCU的數字端口驅動。意味著三極管的驅動端VBB通常是5V，而輸出端VCC接的是12V，因此取巧之法無法使用。
最可靠的辦法還是，先計算出飽和最大臨界IB，然后在此基礎上取數倍，使得折算后的電流增益遠小于放大增益（10附近），并以此為依據。
舉一個例子，如下圖，管子進入深度飽和，IB遠大于IB.SAT.MAX，實際增益也遠小于放大增益，VOUT穩定輸出0V。
