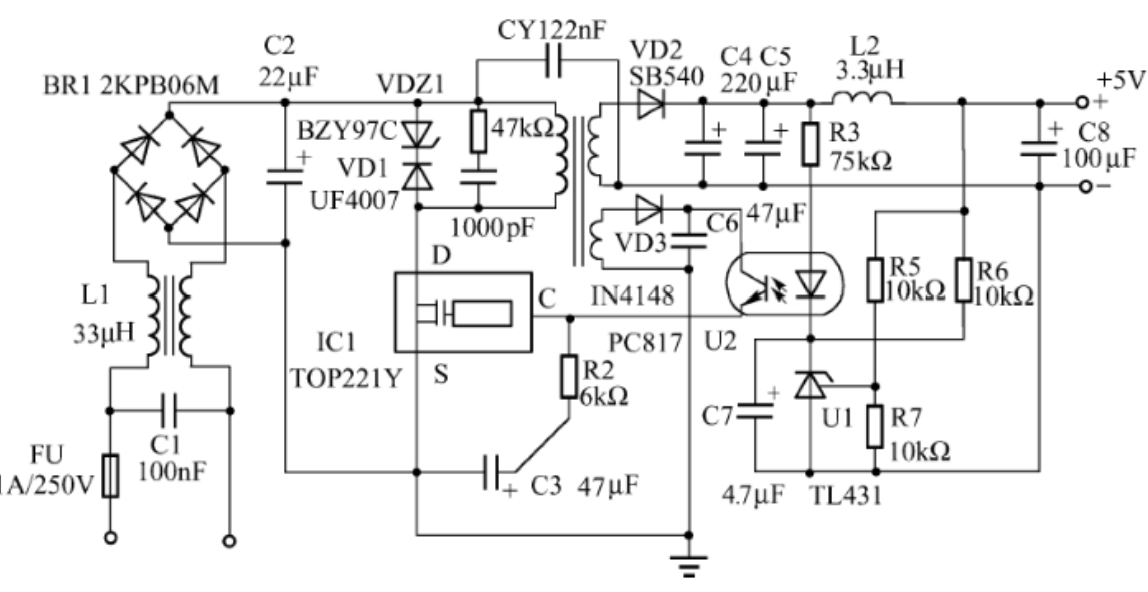

采用TOPSwitch-Ⅱ系列的TOP221Y器件構成的隔離式5V/0.8A輸出精密開關電源電路原理圖如圖所示，AC輸入經C1和L1構成的EMI濾波器抑制電磁噪聲，輸入至整流電路。
由于TOP221Y具有頻率抖動特性，可有效抑制噪聲干擾，因而在小功率開關電源中，只需簡單的EMI濾波器，并采用合理的接地技術，即可符合有關電磁兼容性的要求。
BR1選用快恢復特性的整流橋(2KPB06M)，整流后的脈動直流電經C2濾波，提供給TOP221Y開關調制電路。
高頻變壓器的次級繞組有兩個:
一個是主繞組，它提供電源的主能量，高頻電壓經快速二極管SB540整流后由濾波電容C4、C5濾波，再經L2構成低通濾波器輸出至負載。
L2的主要功能是抑制高頻噪聲輸出至負載，以防止負載受其干擾。
輸出端的電解電容C6的主要功能是降低輸出直流電壓的交流紋波。
另一個次級繞組為反饋電壓繞組，輸出的反饋電壓由二極管整流后加在光電耦合器的二極管正極上，電阻R5和U1構成基準電壓源，為光電耦合器提供基準電壓，這樣光電耦合器中的二極管的發光強度是由輸出電壓控制的，經光電耦合器耦合到TOP221Y的控制端，從而實現脈寬的可控，達到穩壓目的。
電阻R6和C6是控制環路的補償元件。
