ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。傳送有么有損失？

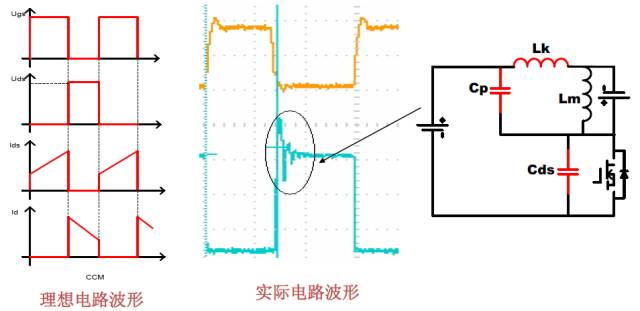

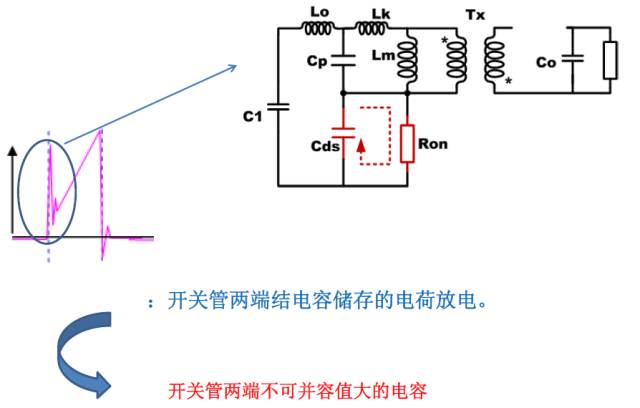

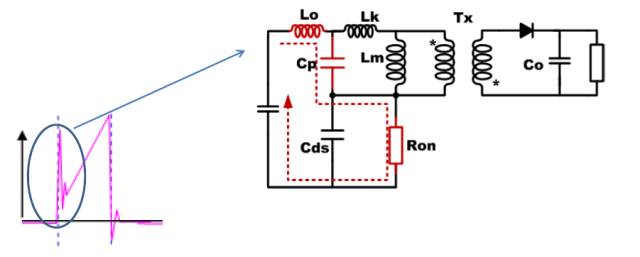

開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流），如何減小？

看了這篇文章，我對反激電源的變壓器設計有了一個全新的認識，收藏起來。

圖片這么炫，花了不少心思呢

理論有點深，直接看結果，怎么實現

學習到了，感謝分享

反激變壓器的傳輸曲線是怎么樣發生變化的

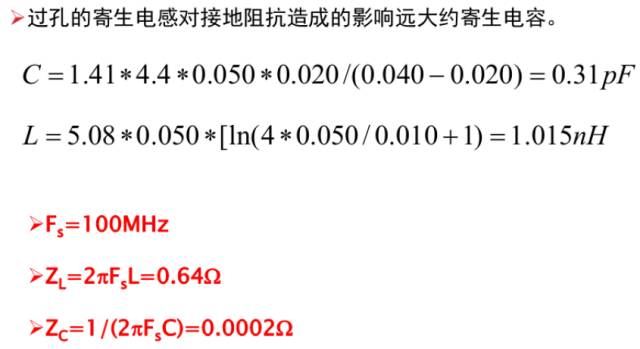

在信號換層的過孔附近放置接地過孔，為信號提供短距離的回路，減少信號回路的阻抗

ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送，原理是這樣的

變壓器的設計是電源設計的核心，里面涉及到很多知識，只有學會了變壓器，才能學會電源。

如何在高頻下實現有效的 Flyback 變換器噪音抑制？

開關電源的傳輸曲線是怎么樣發生變化

反激變壓器的輸入電壓有哪些注意事項

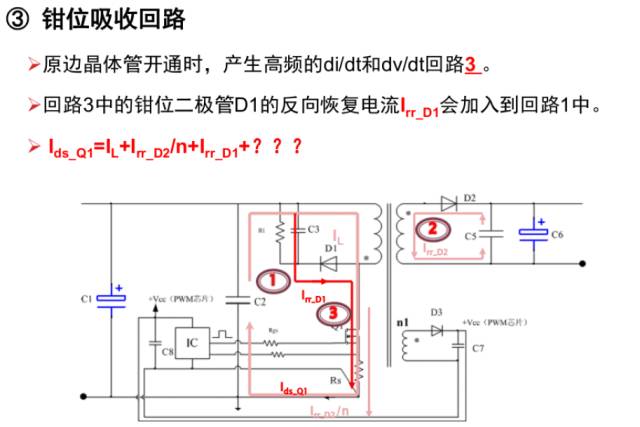

如何有效降低反激變換器中開關管導通時產生的電流尖峰？在文檔提到的RCD吸收電路中，諧振回路參數（Cp電容、線路寄生電感）具體應該如何計算和選型才能達到最佳吸收效果

這個變壓器設計有哪些注意事項

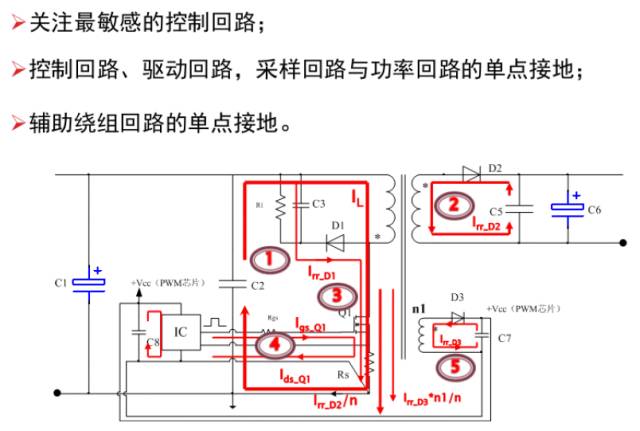

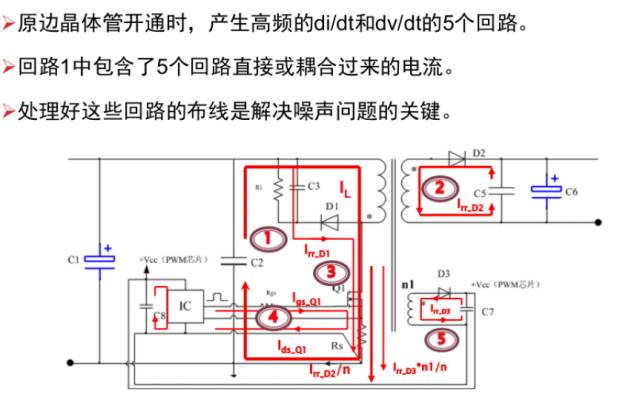

如何降低反激變換器噪聲對系統的影響？

漏感與 Cp? 諧振可能使MOSFET漏極電壓振鈴（需RCD吸收或主動鉗位）

小電容是用來濾除高頻干擾的，使輸出電壓純凈，電容越小，諧振頻率越高，可濾除的干擾頻率越高

通過在開關管漏極并聯一個電阻和電容，形成一個RC吸收網絡，吸收開關管關斷時產生的反向恢復電流，從而抑制尖峰電壓
